5. Assemblage final

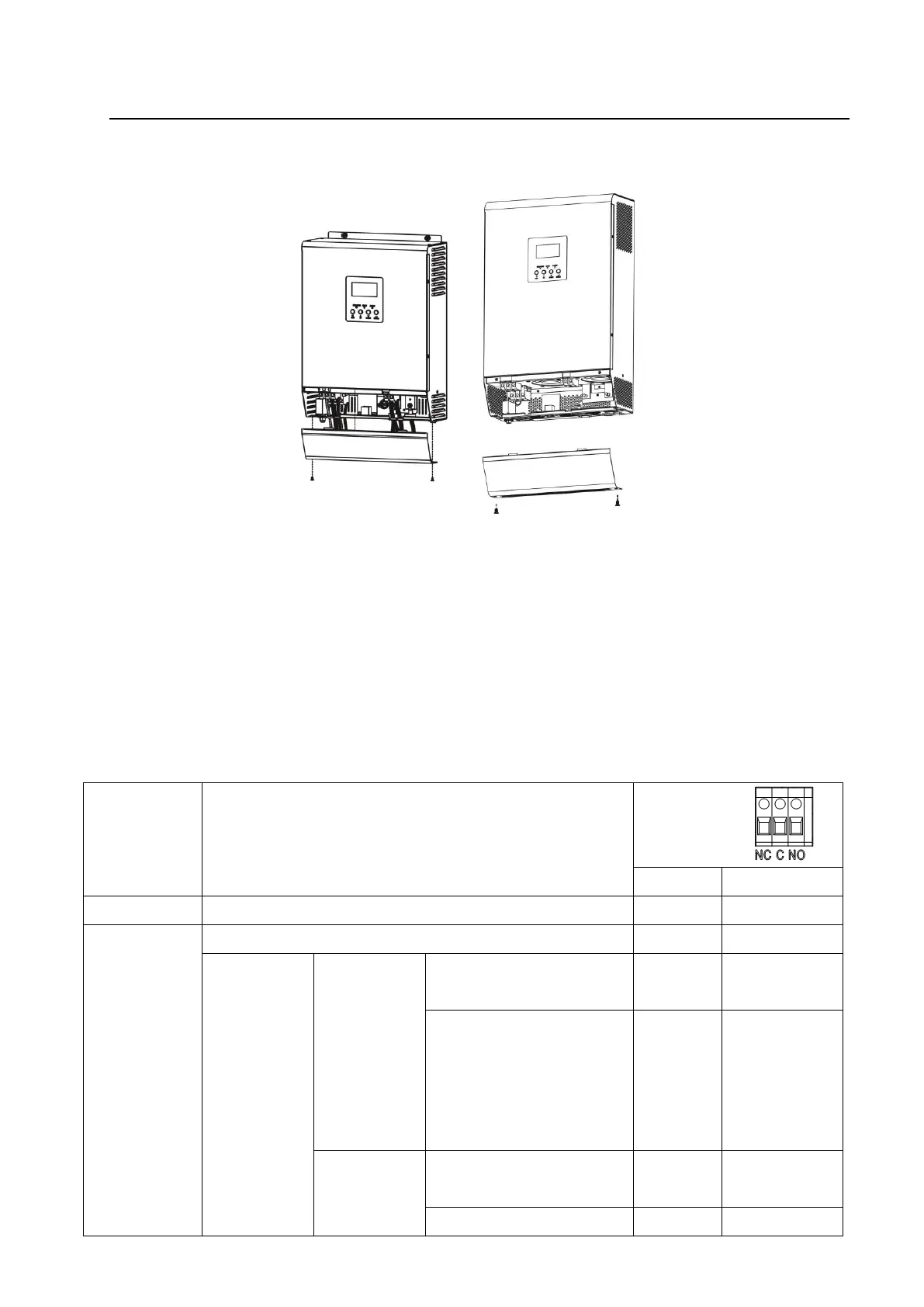

Après avoir connecté tous les câbles, fixez le couvercle inférieur à l'aide de deux vis comme illustré ci-dessous.
Communication
Merci d’utiliser le câble de communication fourni pour connecter l'onduleur et PC. Insérez le CD fourni dans
l’ordinateur (ou téléchargez le logiciel) et suivez les instructions pour installer le logiciel de surveillance.
Communication Contact sec
Il y a un contact sec (3A/250VAC) disponible sur le panneau arrière. Il peut être utilisé pour communiquer avec
un appareil externe lorsque la tension de la batterie atteigne le niveau d'avertissement
Etat
Condition
Contact sec:
NC & C
NO & C
Eteint
Le C2 est éteint et aucune sortie n’est alimenté
Fermé
Ouvert
Allumé
La sortie est alimentée par le secteur
Fermé
Ouvert
La sortie est
alimentée par
la batterie ou
par l’énergie
solaire
Program 01
Programmé
sur “secteur”
Tension batterie < niveau
d’avertissement
Ouvert
Fermé
Tension batterie > valeur de
Program 13 ou le
chargement de la batterie
atteint sa tension max de
charge
Fermé
Ouvert
Program 01
Programmé
sur “SBU” or
Tension batterie < valeur de
Program 12
Ouvert
Fermé
Tension batterie >
Fermé
Ouvert
