9
Nombre de modules PV en parallèle : 6
Nombre total de modules PV : 1 x 6 = 6
Avec les modèles 4K/5K voici comment sélectionner les modules photovoltaïques appropriés. Après avoir vérifié
que le Voc du module PV ne dépasse pas 90V et que le Vmpp max. du module photovoltaïque est proche de 60
Vdc ou dans la plage 56Vdc ~ 72Vdc, nous pouvons choisir module PV avec les spécifications ci-dessous.
Puissance max (Pmax)
260W
Nombre max de modules PV en série
2  30.9 x 2 ≒ 56 ~ 72
Tension max Vmpp (V)
30.9V
Courant max Impp(A)
8.42A
Nombre de modules PV en parallèle
6  50 A / 8.42
Nombre total de modules PV
2 x 6 = 12
Tension circuit ouvert Voc(V)
37.7V
Court circuit Isc(A)
8.89A
Nombre maximum de modules PV en série: 2
Nombre de modules PV en parallèle: 6
Nombre total de modules PV: 2 x 6 = 12

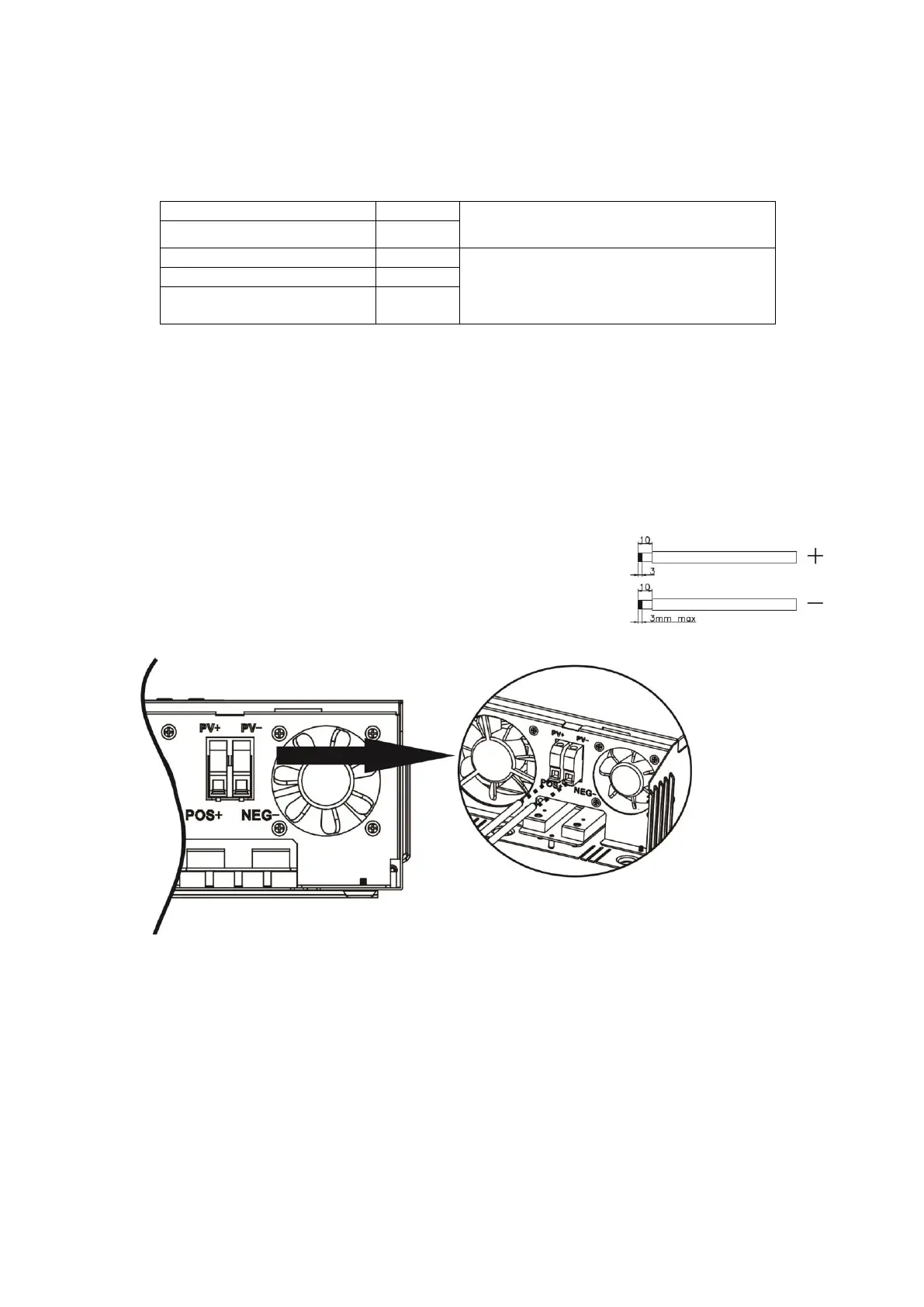

Veuillez suivre les étapes suivantes pour connecter les modules PV :
1. Dénudez les conducteurs positifs et négatifs sur une longueur de 10 mm.
2. Vérifiez la bonne polarité des connexions entre les câbles des modules PV et les connecteurs d'entrée PV.
Raccordez ensuite le pôle positif (+) du câble de connexion au pôle positif (+)
du connecteur d'entrée PV. Raccordez le pôle négatif (-) du câble de connexion
au pôle négatif (-) du connecteur d'entrée PV.
3. Assurez-vous que les câbles soient bien serrés.
