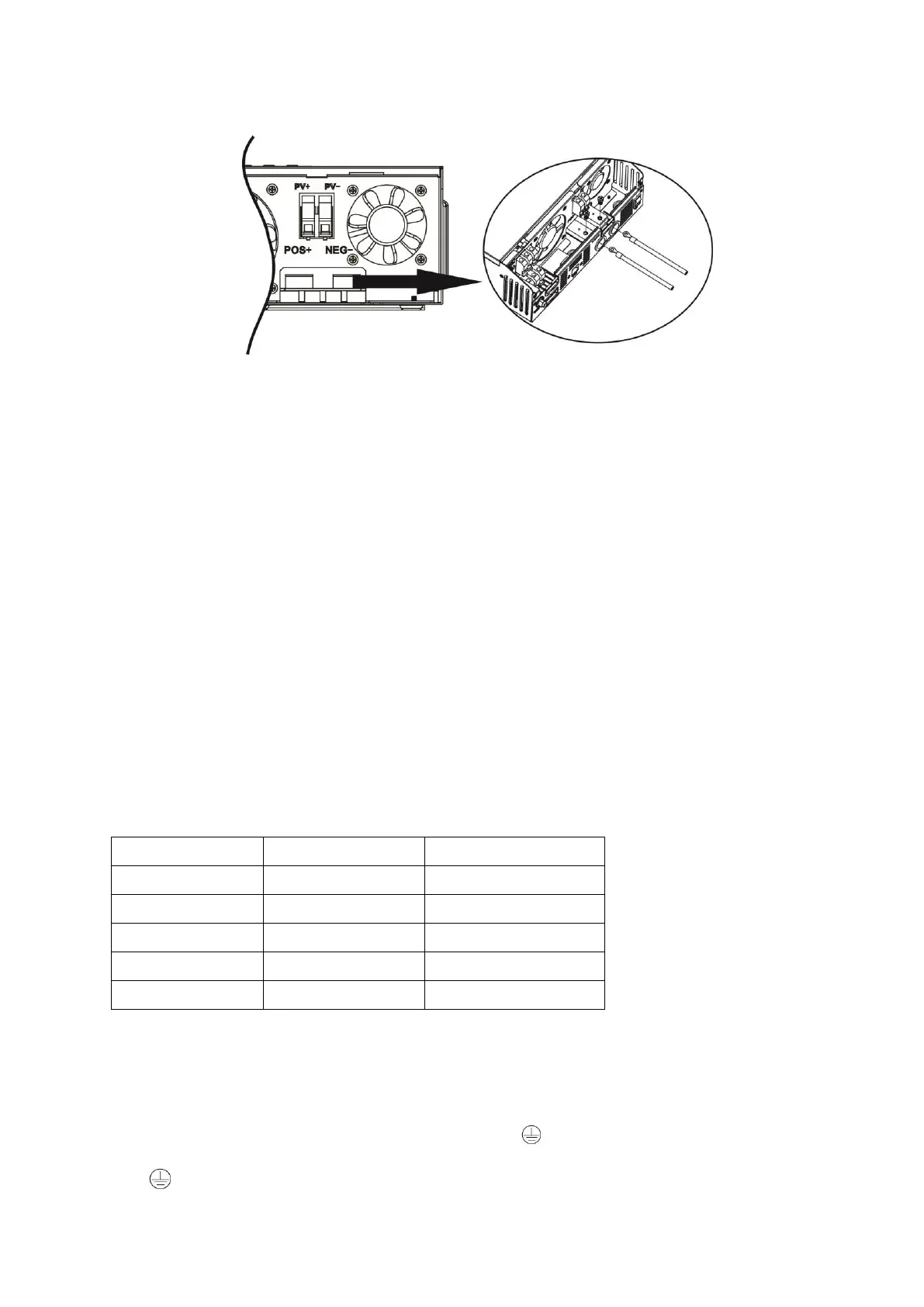

3. Placez la cosse du câble de batterie à plat sur le connecteur de batterie de l'onduleur et serrez les boulons au
couple de 2 à 3 Nm. Assurez-vous que la polarité des connexions sur la batterie, l'onduleur et la charge sont
corrects, et que les cosses sont fermement serrées sur les bornes de la batterie.
AVERTISSEMENT: Risque de choc électrique. L'installation doit être effectuée avec précaution en raison de
la tension de batterie élevée en série.
ATTENTION! Ne placez aucun objet entre la partie plate de la borne de l'onduleur et la cosse. Sinon, risque de
surchauffe.
ATTENTION! Ne pas appliquer de substance anti oxydantes sur les bornes avant que les terminaux soient reliés.
ATTENTION! Avant de procéder au raccordement DC final ou à la fermeture du disjoncteur DC / sectionneur,
vérifier que le positif (+) est raccordé au positif (+) et le négatif (-) est connecté au négatif (-).
3-5. Connection AC Entrée/Sortie
ATTENTION! Avant de connecter à la source d'alimentation, installer un disjoncteur séparé (AC) entre
l'onduleur et la source d'alimentation. Cela permettra de débrancher le C2 lors de l'entretien et protéger les
équipements contre les surintensités d'entrée AC. Il est recommandé d’utiliser un disjoncteur de 10A pour 1KVA,
20A pour 2KVA, 32A pour 3KVA, 40A pour 4KVA et 50A pour 5KVA
ATTENTION! Il y a deux borniers avec des marquages "IN" pour « entrée »et "OUT" pour « sortie ». NE PAS
confondre les connecteurs d'entrée et de sortie.
ATTENTION! Tout le câblage doit être effectué par un personnel qualifié.
ATTENTION! Il est très important pour la sécurité du système et un fonctionnement optimum d'utiliser un câble
approprié pour la connexion d'entrée (AC). Pour réduire les risques de blessures, s'il vous plaît utiliser la taille
correcte des câbles recommandée comme ci-dessous. Câbles AC suggérés :
Suivez les étapes ci-dessous avant de connecter AC d'entrée / sortie :
1) Avant de connecter l'entrée et la sortie, assurez-vous d'ouvrir tous les sectionneurs.
2) Dénuder les câbles de 6mm pour le 1KVA et 10mm pour les 2K à 5KVA.
3) Insérer les fils d'entrée CA selon les polarités indiquées sur le bornier et serrer les vis des bornes. Veillez
à raccorder le conducteur de protection PE en premier ( ).
L→Phase (marron ou noir)
→Terre (jaune-vert)
N→Neutre (bleu)
