Selection and Dimensions
MD380 User Manual
- 270 -
Table 8-7 Recommended cable diameter and cable lug model (size F)
AC Drive Model
Rated Input
Current
(A)
Recommended
Output Power
Cable Diameter
(mm
2
)
Torque of
Torque Driver
(N.m)
Recommended
Cable Lug Model
MD380-2T37G 157.00 70
10.5
GTNR70-8
MD380-2T45G 180.00 95 GTNR95-10
MD380-2T55G 214.00 120 GTNR120-12
MD380T37G 76.00 25 GTNR25-8
MD380T45G 92.00 35 GTNR35-8
MD380T55G 113.00 50 GTNR50-8
MD380-5T37G 76.00 25 GTNR25-8
MD380-5T45G 92.00 35 GTNR35-8
MD380-5T55G 113.00 50 GTNR50-8

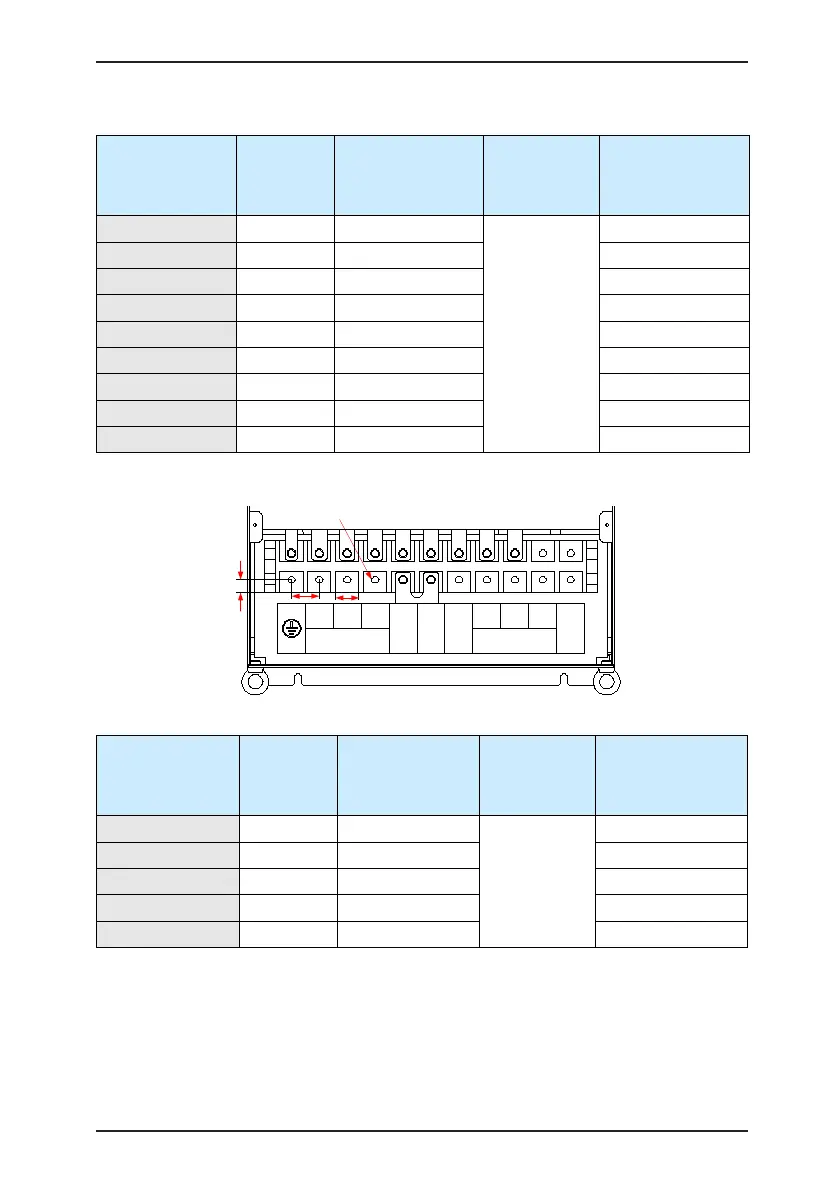

Figure 8-8 Dimensions of power terminals of the MD380 (size G)
M10 combination scew
17
36
30
R S T
POWER
U V W
MOTOR
(-)(+)
P
Table 8-8 Recommended cable diameter and cable lug model (size G)
AC Drive Model
Rated Input
Current
(A)
Recommended
Output Power
Cable Diameter
(mm
2
)
Torque of
Torque Driver
(N.m)
Recommended
Cable Lug Model
MD380-2T75G 307.00 150
20
GTNR150-10
MD380T75G 157.00 70 GTNR70-10
MD380T90G 180.00 95 GTNR95-10
MD380-5T75G 157.00 70 GTNR70-10
MD380-5T90G 180.00 95 GTNR95-10
