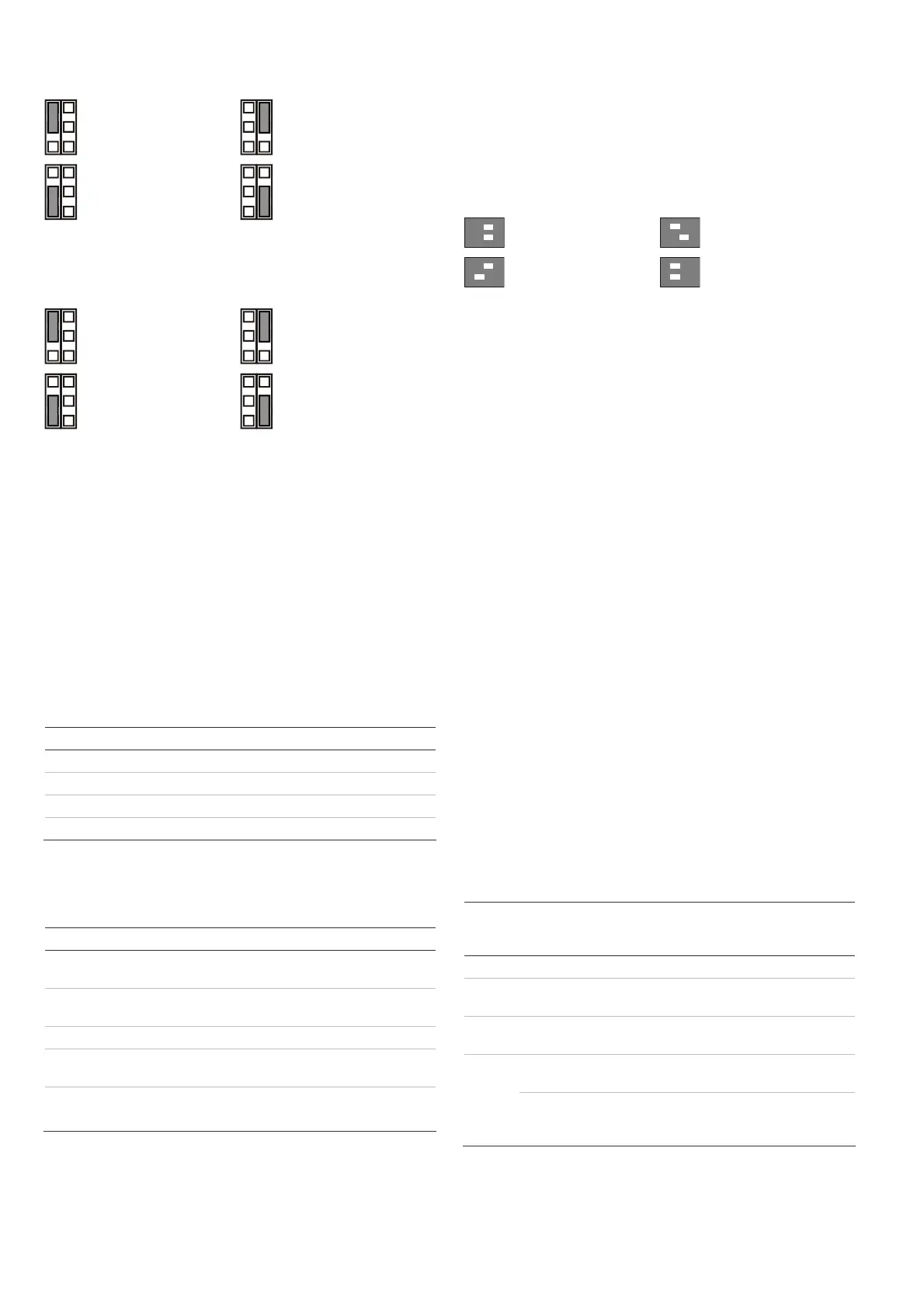

18 / 36 P/N 146550999-1 • REV C • ISS 30APR12
JA : détermine la résistance FDL de l'alarme embarquée
(Ra)
1 k
2,2 k
4,7 k
(configuration
d'usine par défaut)
5,6 k
Position OFF : aucune FDL d'alarme.
JT : détermine la résistance FDL de l'autoprotection
embarquée (Rt)
1 k
2,2 k
4,7 k
(configuration
d'usine par défaut)
5,6 k
Position OFF : aucune FDL d'autoprotection.
Configuration de la zone
Pour configurer la zone, suivez la procédure ci-après.
Sélectionnez les valeurs appropriées de résistance FDL
avec les cavaliers JA et JT. Par exemple, le réglage du
cavalier JT détermine la valeur Rt.
Pour les sorties isolées, retirez le cavalier JT.
Retirez les cavaliers JA et JT pour exclure les valeurs de
FDL embarquée.
Pour configurer une zone unique avec toutes les résistances
embarquées réglées, la résistance de la zone peut être définie
comme suit :
Tableau 2 : Valeurs de résistance de zone
Etat de la zone Valeur Par défaut
Autoprotection (court-circuit) 0 0
Normal Rt 4,7 k
Alarme Rt + Ra 9,4 k
Autoprotection (ouvert)
Commutateurs DIP
Tableau 3 : SW1, paramètres généraux
Commutateur Valeurs
6: Voyant Position ON : Voyant
allumé*
Position OFF : Voyant
éteint
5: Contrôle à
distance
Position ON : Contrôle
à distance activé
Position OFF : Contrôle à
distance désactivé*
4: Réservé
3: Polarité Position ON : Polarité
positive
Position OFF : Polarité
négative*
1, 2: Portée du
radar
1 On, 2 On : 12 m*
1 Off, 2 On : 9 m
1 On, 2 Off : 6 m
1 Off, 2 Off : 4 m
* Configuration usine par défaut
Commutateur DIP SW1
SW1-1, SW1-2 : Portée du radar
Utilisez les commutateurs SW1-1 et SW1-2 pour définir la
portée du radar de sorte qu'elle s'adapte précisément à
l'application. Ce radar inclut une fonction de crénelage spatial
(range-gating), ce qui signifie que la portée de détection est
extrêmement précise.
ON
12
4 m
ON
12
9 m
ON
12
6 m
ON
12
12 m
Configuration
d'usine par défaut.
SW1-3 : Polarité
Position ON : Polarité positive. Configure les entrées (WT, test
de marche et D/N, mode jour/nuit) avec le paramètre Active
(Actif) haut.
Position OFF : Polarité négative. Configure les entrées (WT,
test de marche et D/N, mode jour/nuit) avec le paramètre
Active (Actif) bas. Configuration d'usine par défaut.
Cette fonctionnalité est expliquée à la Figure 9.
Légende de la fig. 9
(1) Polarité haute
(2) Polarité basse
(3) Test de marche
(4) Jour/nuit
Cette fonction dépend également du réglage du
commutateur SW1-5. Reportez-vous à la section « SW1-5 :
F
onction de contrôle à distance » ci-dessous.
SW1-4 : Réservé
Ne pas modifier.
SW1-5 : Fonction de contrôle à distance
Position ON : contrôle à distance activé. Active les entrées du
test de marche (WT) et du mode jour/nuit.
Position OFF : contrôle à distance désactivé. Désactive les
entrées du test de marche et du mode jour/nuit (configuration
d'usine par défaut).
La fonction suivante dépend du réglage du contrôle à distance.
Tableau 4 : Fonctions dépendant du réglage du contrôle à
distance
Elément Description Contrôle à
distance activé sur
SW1-5
Contrôle à
distance désactivé
sur SW1-5
SW1-3 Polarité Sélectionnable Positive seulement
WT Entrée du test
de marche
Activé Désactivé
D/N Entrée du
mode jour/nuit
Activé Désactivé
Autre Mode vert Activé en mode jour
sans test de marche
Désactivé
Mémoire
d'alarme
Activée en mode
jour sans test de
marche
Désactivée
Reportez-vous également la section « Connexions » en page
17.
