Den här detektorns dubbla behandlingsteknik är mycket
resistent mot falsklarm. Undvik trots detta potentiella källor till
instabilitet, såsom:
PIR-risker:
• direkt solljus på detektorn
• värmekällor inom detektorns täckningsområde
• kraftigt luftdrag på detektorn
• Djur inom synfältet för (DD1012(-D)-detektorer)
• avskärmning av detektorns täckningsområde med stora
föremål såsom möbler m.m.
Risker med mikrovågor:
• montera inte på vibrerande ytor
• metallytor som reflekterar mikrovågor
• vattenrörelser genom plaströr
• föremål som rör sig eller vibrerar, som t.ex. fläktar och
värme- eller luftkonditioneringstrummor
Vi rekommenderar att detektorn regelbundet gångtestas och
kontrolleras via centralapparaten/manöverpanelen.
Montering av detektorn:
1. Ta av täckluckan och ta bort skruven (se figur 2, del 1
och 2).
2. Bänd försiktigt upp detektorn med hjälp av en skruvmejsel
(fig. 2, del 3 och 4).
Varning! Vidrör inte den pyroelektriska sensorn (figur 6).
3 Ta ut skruven för locket (figur 4, del 2).
4. Fäst bakstycket på väggen på en höjd mellan 1,8–
3,0 meter från golvet.
Se figur 4.
- För plan montering ska du använda minst två skruvar
(DIN 7998) i positionerna A.
- För hörnmontering ska du använda skruvarna i position
B eller C.
- För installering av bortbrytningsskydd ST400 ska du
använda monteringspositionerna A eller B.
Monteringspositionen för ST 400 visas som pos. 3 i
figur 4. Öppna utgången på bakstycket (figur 5, del 2).
5. Dra kablarna till detektorn (se bild 4 och 12). Använd
bakstyckets kabelingångar (figur 5, del 1) och kabelränna
(figur 5, del 3)
6. Välj önskade bygel och DIP-omkopplarinställningar (se
“
Ställa in detektorn” nedan för mer information.
7.
Ta bort maskskydd och sätt dit klisterskydd på spegeln,
om så krävs. Se “Inställning av täckningsområdet” på
sida
n 35 för mera detaljer.
8 För takmontering ska du använda SB01-monteringsfäste.
Monteringspositionen för SB01 visas som del 1 i figur 4.
9 Stäng skyddet, sätt i fästskruven och placera täckluckan.
Anslutningar
Se figur 12.
Tabell 6: Detektoranslutningar
Skruv Beteckning Beskrivning
1, 2 GND, +12 V Strömförsörjning (9–15 V, 12 V nominal)
Skruv Beteckning Beskrivning
3, 4 LARM Utgående larmrelä (33 Ω). Använd bygel JA för
att ställa in den inbyggda EOL-motståndet i
serie med reläet. Se “Byglar” nedan.
5, 6 SABOTAGE Utgående sabotagebrytare (0 Ω). Använd
bygel JT för att ställa in den inbyggda EOL-
motståndet i serie med kontakten. Se “Byglar”
nedan.
7 Gångtest Denna ingång aktiverar och inaktiverar
lysdioden (gång test Till/Från) Gångtestläge
kan bara aktiveras när detektorn är i dagläge
(pin 8). Aktiv högt eller lågt bestäms av SW1-3
(se “SW1-3: Polaritet” på sidan 35).
8 Dag/natt Denna ingång växlar detektor i dagläge (visar
minne på lysdiodindikatorn) eller nattläge
(aktiverar larmminne och raderar tidigare
sparade larm). Aktiv hög eller låg polaritet
bestäms av SW1-3 (se “SW1-3: Polaritet” på
sidan 35).
OBS!
• Ingång 7 och 8 kan bara användas när SW1-5 är inställd
på fjärrkontroll på. Se “SW1-5: Fjärstyringsfunktion” på
sida
n 35.
• Lysdioden är bara aktiv när SW1-6 är inställd på LED på.
Figur 10 förklarar hur en enkel sektion skapas med multipla
motståndskonfigureringar.
Figur 10 anslutning
(1) Larmrelä
(2) Larmsektion
(3) Sabotageutgång
Ra Larm EOL-motstånd
Rt Sabotage EOL-motstånd
Ställa in detektorn
Se figur 13 för bygel och DIP-omkopplingar.

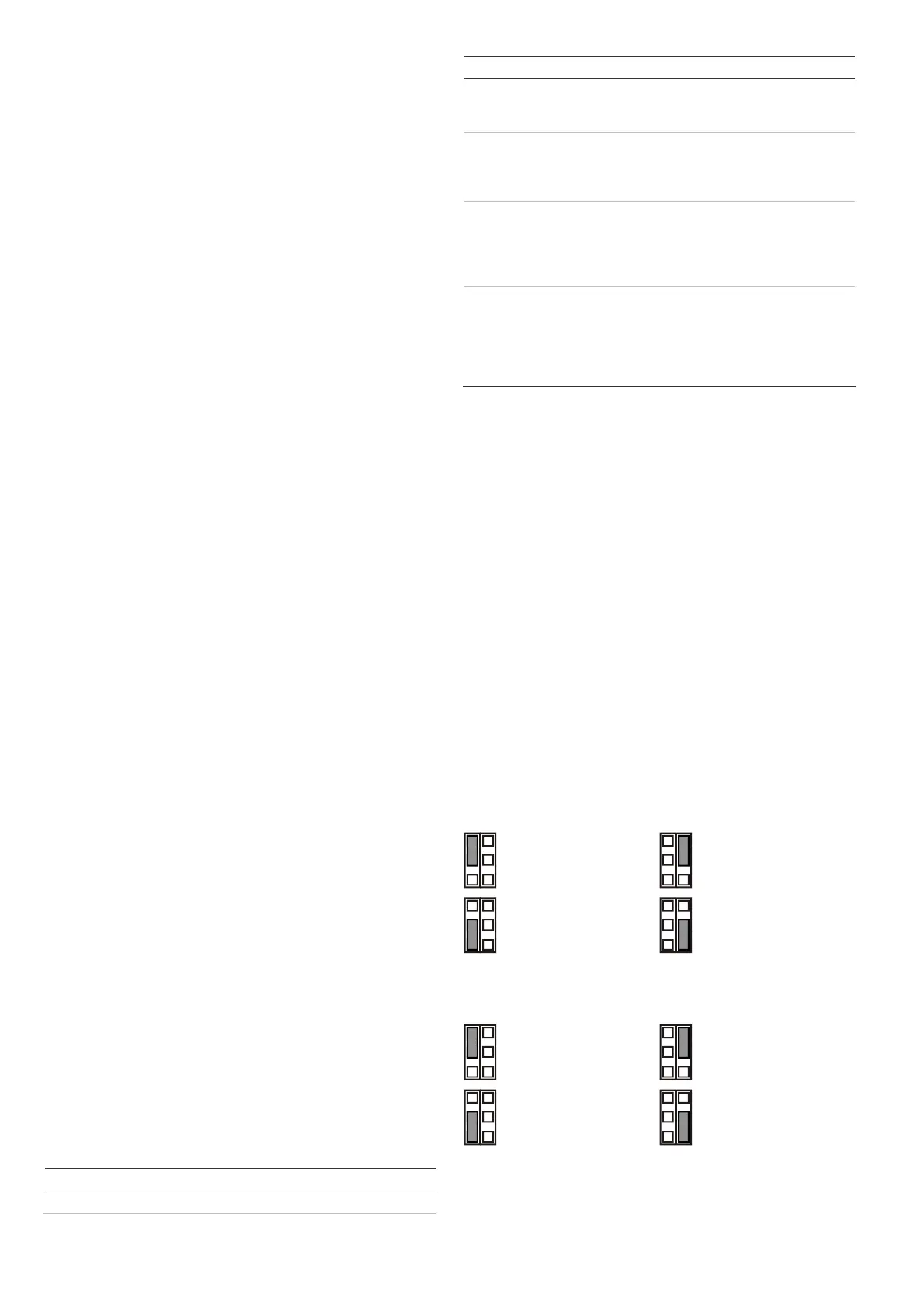

Byglar
Byglar inställda för inbyggt EOL-läge och -värde. Kretsen visas
i figur 10.
JA: Ställ in inbyggd EOL-motstånd (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksstandard)
5,6 kΩ
Av: Inget inbyggt EOL-motstånd (brytande relä).
JT: Ställ in inbyggd sabotage EOL-motstånd (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksstandard)
5,6 kΩ
Av: Inget inbyggt EOL-motstånd (brytande relä).
