22 / 26 P/N 466-5226-EMEA-ML • REV D • ISS 17SEP18
Figura 7: Alinhamento de sensor e íman
(1) Marcas de alinhamento
Conjuntos de acessório
Conjunto de 10 caixas
espaçadoras para sensor (RF-
DC101SR-K4)
Conjunto de 10 caixas
espaçadoras para sensor (RF-
DC101BSR-K4)
Conjunto de 10 caixas
espaçadoras para íman (RF-
DC101SM-K4)
Conjunto de 10 caixas
espaçadoras para íman (RF-
DC101BSM-K4)
Íman grande único (RF-
DC101BM-K4)
Íman grande único (RF-
DC101BBM-K4)
Directrizes de instalação
Utilize as directrizes de instalação seguintes:
• Monte o sensor na moldura da porta. Monte o íman na
porta. Se o sensor for usado em portas duplas, monte o
sensor na porta menos usada e monte o íman na porta
mais usada.
• Se possível, localize sensores num raio de 60 m do
painel. Um transmissor pode ter um alcance de 600 m ou
mais no exterior, mas o espaço circundante no local de
instalação pode ter um efeito significativo sobre o alcance
do transmissor. Por vezes, uma alteração na localização
do sensor pode ajudar a ultrapassar condições adversas
da rede sem fios.
• A quando da instalação, certifique-se de que as setas do
magneto e os pontos de alinhamento do sensor se
encontram alinhados, e de que a distância entre eles não
é superior a 1 cm por forma a assegurar a condição de
“fechado” em superfícies metálicas. Ver Figura 7.
• Coloque sensores pelo menos a 12 cm acima do piso
para evitar danificá-los.
• Evite montar sensores em áreas onde fiquem expostos a
humidade onde possa ser excedido o intervalo de
operação do sensor de −10 a +55°C.
• Monte directamente num perno, se possível. Se não
estiver disponível qualquer perno, use buchas de parede.
• Evite montar o sensor em áreas com uma elevada
quantidade de metais ou cablagem eléctrica.
• As resistências de fim de linha (EOL) têm de estar sempre
ligadas aos terminais de contacto externos, se o contacto
externo estiver a ser utilizado. Consulte “Cablagem de
contacto externo” abaixo para obter informações
detalhadas da cablagem.
• Monte os sensores com parafusos, não com fita de dupla
face.
Cuidado: É necessário estar livre de electricidade estática ao
manusear componentes electrónicos. Toque numa superfície
metálica com ligação à terra antes de tocar numa placa de
circuitos, ou use uma pulseira de ligação à terra.
Programação
Os passos seguintes descrevem as directrizes gerais para
programar (registar) o sensor na memória do painel. Consulte
a documentação específica do painel e/ou receptor para obter
as informações completas de programação.
1. Coloque o painel em modo de programação.
2. No menu de REGISTO DE SENSORES, seleccione o
grupo de sensores adequado e as atribuições de número
de sensor.
3. Quando for solicitado no painel a activação do sensor
para o registo, retire a lingueta de puxar da pilha (Figura
1) ou retire a tampa do sensor (Figura 2) e, se necessário,
introduza a pilha no suporte, tendo atenção à polaridade
correcta (Figura 3).
4. O sistema deve reconhecer o registo do sensor no ecrã
táctil e/ou por áudio (dependendo do painel).
5. Saia do modo de programação.
Selecção de entrada
Só pode ser utilizado um reed switch interno em qualquer
momento.

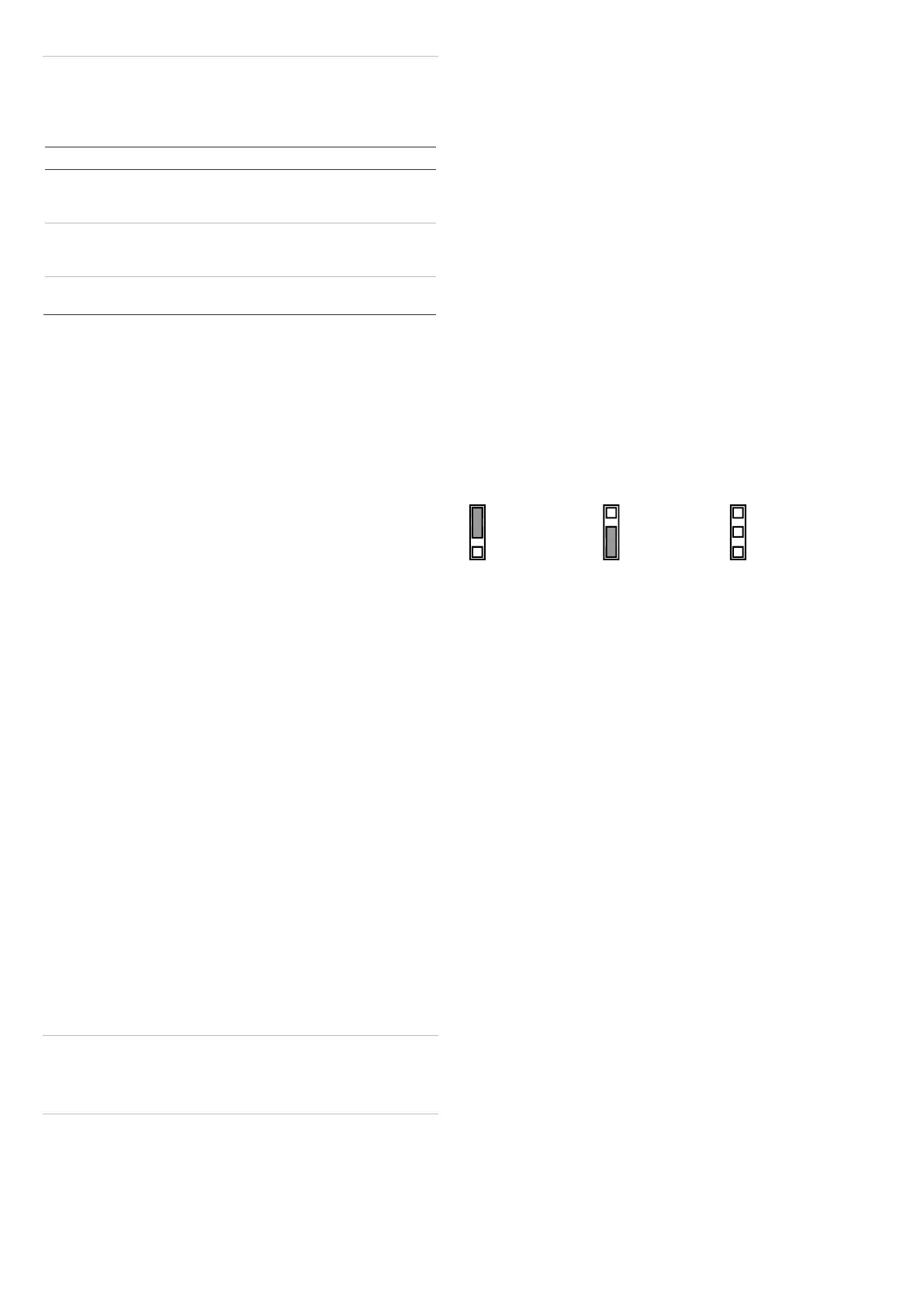

Posicione o jumper de selecção de entrada para seleccionar o
reed switch interno 1, o reed switch interno 2 ou apenas o
contacto externo (Figura 4, item 1).
Nota: O dispositivo deve ser desligado enquanto posiciona o
jumper de selecção de entrada.
Cablagem de contacto externo
Use as especificações seguintes para o contacto externo:
• Comprimento máximo do cabo: 30 m
• Cabo entrelaçado, Ø0,5–1,0 mm (24–18 AWG)
• Interruptores externos selados hermeticamente (reed
switch selado) que fornecem uma abertura ou fecho de,
no mínimo, 500 milisegundos em caso de alarme
Podem ser usados contactos externos e um reed switch
interno em simultâneo.
Pode ligar até cinco contactos externos em série.
Pode ligar os blocos de terminais nos sensores com cabos de
um contacto externo. O contacto inclui indicação de alarme e
de tamper. O contacto externo está ligado com duas
resistências de fim de linha (EOL): uma em série e outra
passando o contacto externo (Figura 5, item 2).
As resistências EOL têm de ser instaladas no dispositivo de
detecção externo, para ter uma supervisão adequada. Esta
indica as leituras seguintes para uma configuração
normalmente fechada:
• Aberto/curto: Tamper ou contactos externos não usados
• 1 R (4,7 kΩ): Todos os dispositivos fechados (uma EOL)
• 2 R (9,4 kΩ): Alarme (ambas EOL)
Verificação da comunicação RF
Antes de montar o sensor, verifique que o local de montagem
do sensor permite boas comunicações RF ao painel.
