4. NOMENCLATURE AND FUNCTIONS

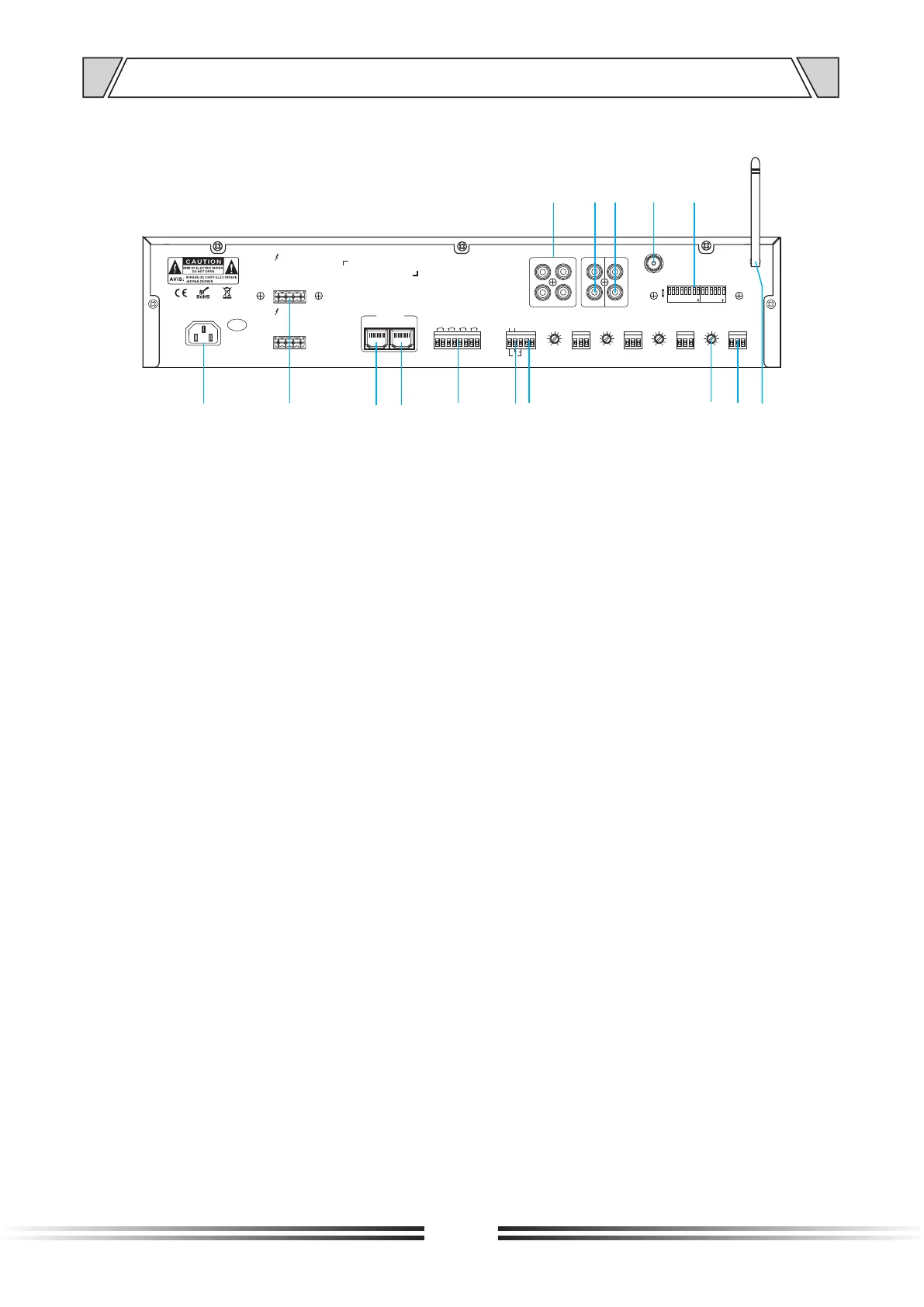

4.2 REAR PANEL
1. AC input socket.
2. CH1/CH2/CH3/CH4 audio output port.
3. REM MIC input network port.
4. PANEL access network port.
5. MUTE trigger port.
6. ALARM1, ALARM2 trigger port.
7. EMC input port.
8. GAIN adjustment potentiometer of input channel.
9. INPUT balanced input interface.
10. Bluetooth antenna.
11. Function dial switch.
12. FM antenna interface.
13. LINE1 input interface.
14. LINE2 input interface.
15. AUDIO OUTPUT interface.
