Inspection and Installation
2. メインフレーム周辺の梱包材を取り除く.
3. 図1-1のように、モジュールをスロットに押し込みます.
4. ドライバーでモジュールを固定します.ネジの位置はマシンフレームの上下左右
にあります.
5. 他のモジュールを1つずつインストールする.

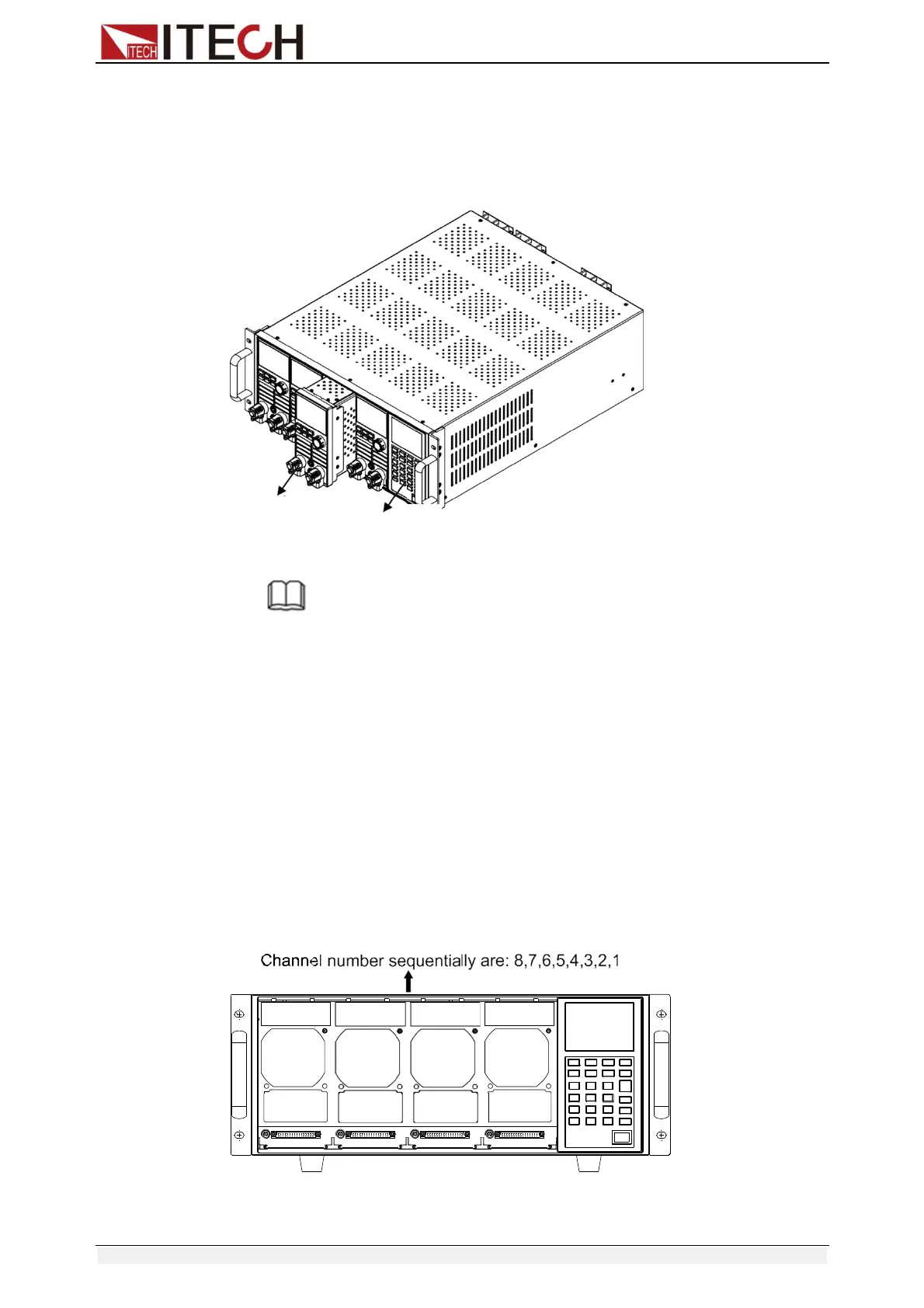

図1-2 チャンネル番号分布
Module
Mainframe
図1-1 モジュールの設置
NOTE
静電気はモジュールを損傷します。モジュールの設置は、標準的な静電防止の操作スタイル
に従って行ってください。回路基板やコネクタに触れないようにしてください。.
1.3.1
チャンネル番号
IT8700の場合、すべてのモジュールのチャンネル番号は、メインフレームの右側に対する
モジュールの位置によって決定されます。IT8702では、チャンネル数は8となり、第1、第2
チャンネルは常にメインフレームの右隣、第7、第8チャンネルは常にメインフレームの左隣
となります。占有されていない場所でも、ロードチャンネル数は固定です。負荷モジュール
には1つまたは2つのチャンネルがあります。1チャンネルモデルのチャンネル番号は、ス
ロットの位置に応じて右から左に向かって以下のようになります。1番目のチャンネル、3番
目のチャンネル、5番目のチャンネル.... IT8722のようなデュアルチャネルのモジュールで
は、チャネル番号は次のようになります。 IT8722のようなデュアルチャネルのモジュール
の場合、チャネル番号は、1番目と2番目のチャネル、3番目と4番目のチャネル、5番目と6
番目のチャネル...となります。IT8701P/IT8702PメインフレームとIT8703/IT8703P拡張メイ
ンフレームも同じように理解できます。
Copyright © Itech Electronic Co., Ltd.
9
