Inspection and Installation
1.6
被測定機器の接続
本機は、電子負荷とDUTの間の2つの接続方法に対応しています。ローカル測定と
リモートセンシング.
ローカル測定：機器が感知する電圧は、機器の入力端子の電圧である.
リモートセンシング：機器が感知した電圧は、テスト中のリモート端子の電圧であ
る.
DUTの接続（ローカル測定)

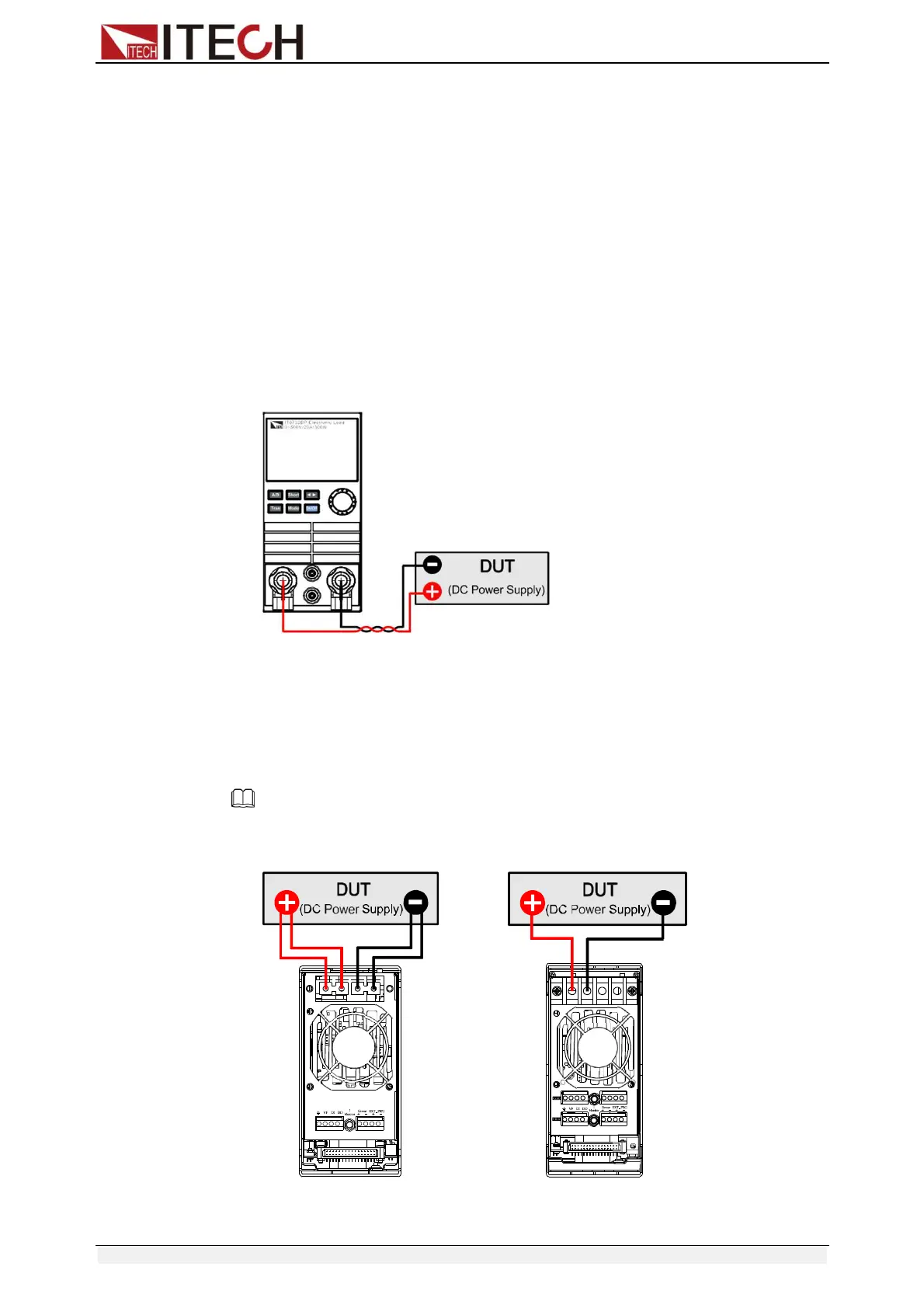

ローカルセンシングの接続図と手順は以下の通りです:
フロントパネル端子配線
1. DUTを接続する前に、本体の電源がオフになっていることを確認してくださ
い.
2. 入力端子を緩め、赤と黒のテストケーブルを入力端子に接続します。再度、
端子を締める.
3. 赤と黒のケーブルの反対側をDUTに直接接続する.
Note
IT8731P/IT8732P/IT8732BP/IT8733P/IT8733BP/IT8722P/IT8723P/IT8722BPモジュール
は、フロントパネルの端子配線に対応しています。.
リアパネル端子配線
(シングルチャンネルモジュール) (ダブルチャンネルモジュール)
Copyright © Itech Electronic Co., Ltd.
