Panel function introduction
第
3
章 パネル機能の紹介
この章では、主にフロントパネルキーの機能と操作について紹介します。 メインフ
レームのフロントパネルのキーボード操作、シングル／デュアルチャネルモジュール
のキーボード操作、VFD表示について主に説明しています。
3.1
メインフレームの操作
フロントパネルキーは、ローカルモードでのみ有効です。電源を入れると自動的に
ローカルモードになり、フロントパネルのキーでチャンネル番号の選択や電圧、電流
などのパラメータを設定することができます。電源を入れ直すと、本体はインストール
されているすべてのモジュールを再度スキャンし、最後に電源を切ったときのパラ
メータを呼び出すことができます。
3.1.1
メインフレームのキーボード機能紹介
IT8702/IT8701P/IT8702Pのキーボードは同じです。IT8702Pを例にとると、キー
ボードの紹介は以下の通りです。

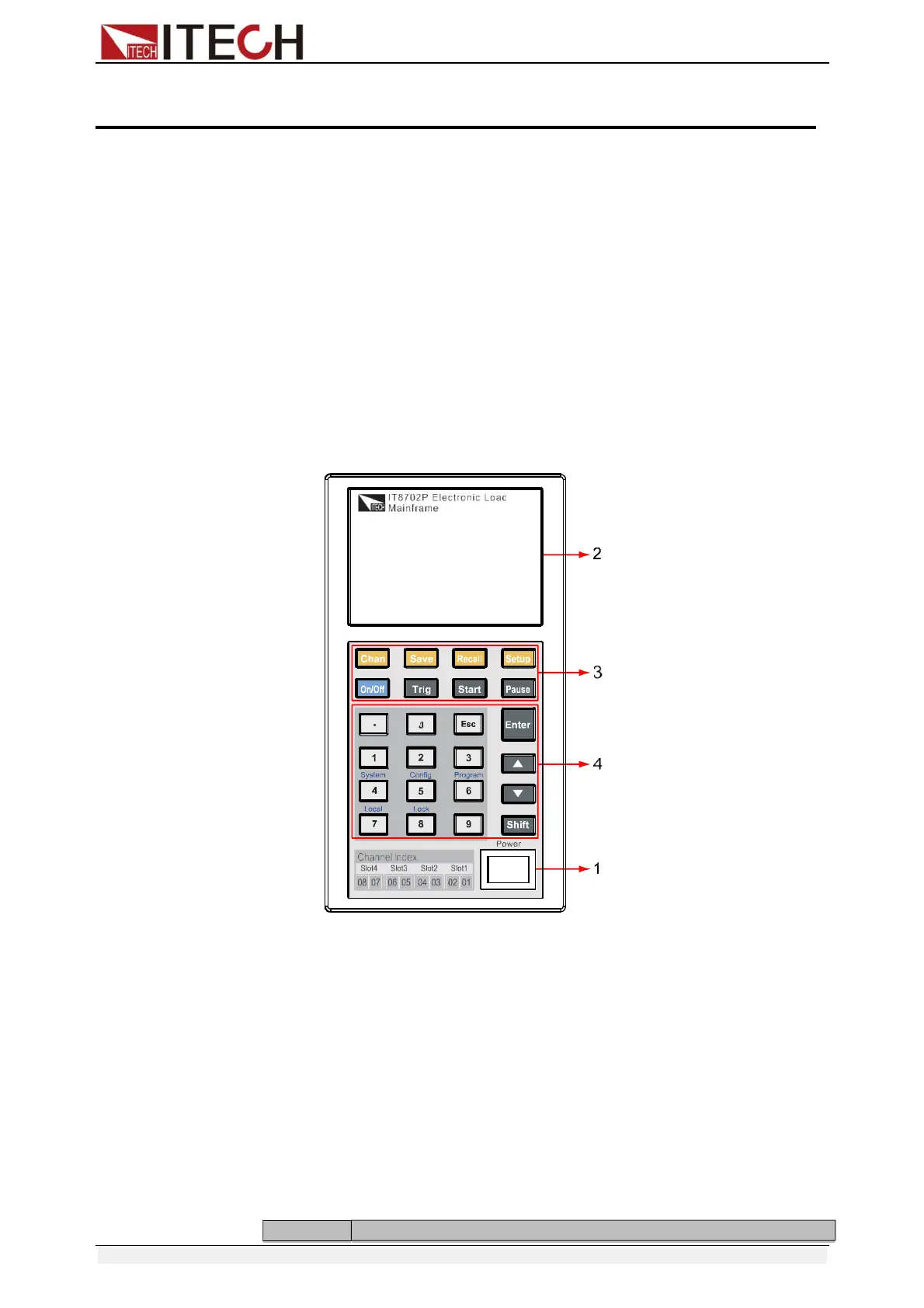

図3-1 IT8702Pメインフレームのフロントパネル
1. 電源スイッチ：電子負荷のON/OFFを行います。110/220Vの電圧に正しく接続し
てください。POWERボタンを押すと、すべてのフロントパネルが短時間点灯し、す
べてのチャンネルがパワーオンセルフテストを行います。
2. VFDディスプレイ：POWERキーを押すと、VFDスクリーンが点灯し、本機の
BOISソフトウェアのバージョン番号が表示されます。約1秒後に、システムはセ
ルフテストを開始し、約1秒後に、負荷のインストールされたモジュールをすべて
チェックし、すべてのチャンネルの番号、電圧および電流の測定値を表示します。
以下に紹介する各チャンネルのパラメータ設定・編集の操作は、本体のフロント
パネルで行います。
3. ファンクションキー ： 各キーの機能と具体的な操作方法については以下の通り
です。
Key Description
