Operations introduction

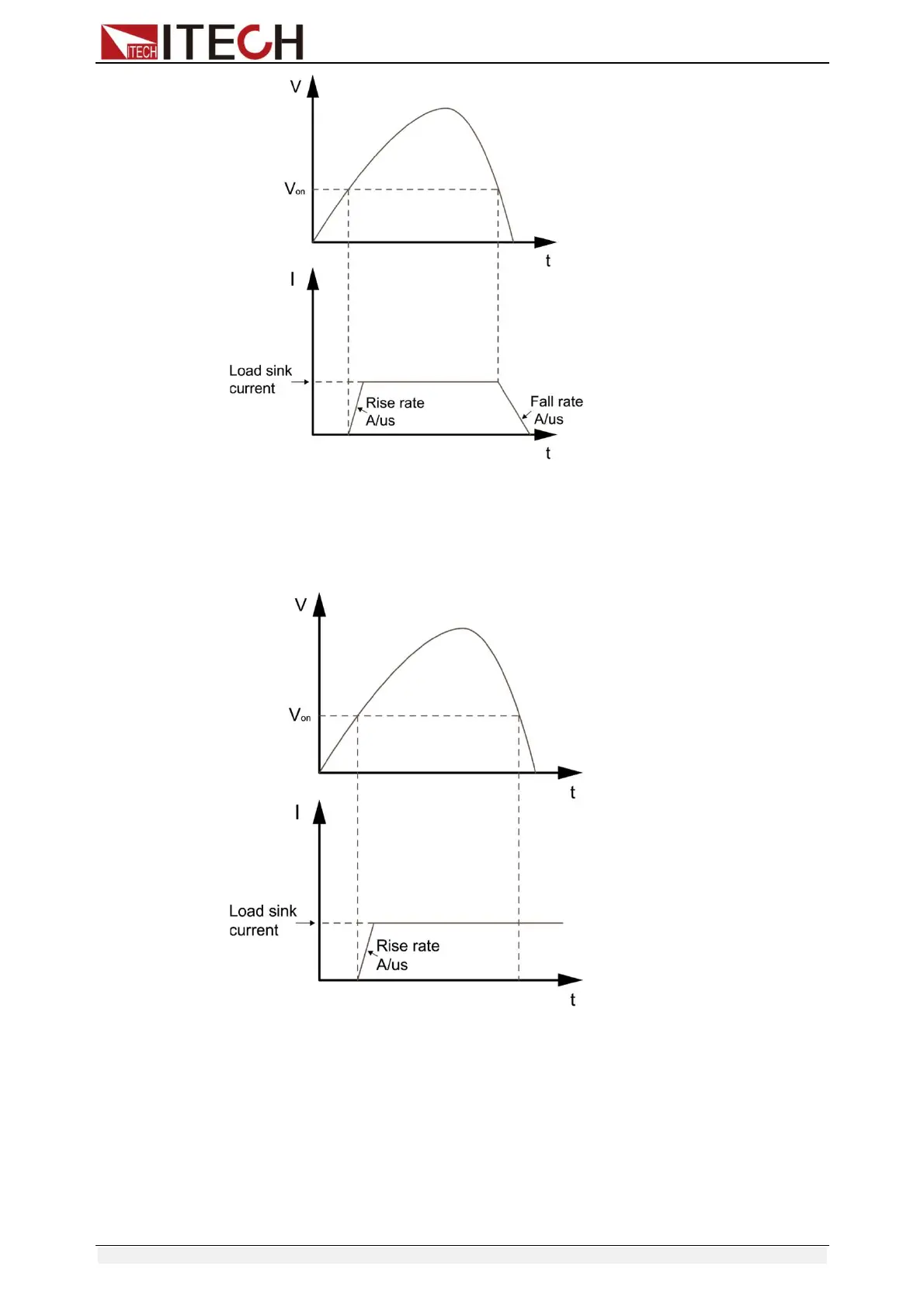

図4-10 VON LATCH ロードの動作範囲

 VON LATCHを有効にすると、入力電圧が上昇し、VON負荷電圧よりも高くなると、電子

負荷の入力がONになります。電源電圧が低下し、アンロード値より低くなっても、入力

はオフになりません。

図4-11 VON LATCHロードの動作範囲

Von機能操作方法（フロントパネル操作方法）

1. 電子負荷の電源投入

2. チャンネル1など、チャンネルの選択

CH01 CC OFF

Vdc=0.0000V

Adc=0.0000A

Limitation of Warranty3
Safety Symbols3
Safety Precautions4
Environmental Conditions5
Regulatory Markings5
Waste Electrical and Electronic Equipment (WEEE) Directive5
Compliance Information7
Table of Contents8
第1章点検・設置10
出荷品の確認10
設置サイズの紹介10
モジュールの取り付け17
チャンネル番号18
メインフレームの設置19
電源コードの接続19
被試験機器の接続21
第2章クイックスタート25
簡単な紹介25
はじめに26
フロントパネルの紹介27
リアパネルの説明28
パワーオンセルフテスト28
第3章パネル機能紹介31
メインフレームの操作31
メインフレームのキーボード機能紹介31
メニューリスト33
チャンネルオプション37
保存と呼び出し38
構成メニューの紹介38
モジュールのキーボードロック38
モジュール操作38
シングルチャンネルモジュールパネル38
デュアルチャネルモジュールパネル39
Vfdインジケータの機能説明40
8ピンのコントロールコネクタ40
外部トリガーの接続41
外部On/Offコントロール接続42
拡張フレームの接続42
リンクの制御43
第4章オペレーションの紹介45
ローカル/リモート操作45
Pcコントロール接続45
動作モード45
定電流(CC)モード46
定抵抗（Cr）モード47
定電圧（CV）モード47
コンスタントパワー（Cw）モード48
複合動作モード49
オペレーション50
トランジェント動作51
連続運転52
パルス運転52
トグル運転52
A/Bトランジェント動作53
リスト操作54
トリガー操作57
トリガー機能57
トリガーソース57
ショート・オペレーション57
入力のオン/オフ操作58
シンクロナス・ロード58
Von操作58
保護機能60
過電圧保護(Ovp)60
過電流保護(Ocp)60
過剰電力保護(Opp)61
過熱保護(Otp)61
逆電圧アラーム(Lrv)61
セーブ＆リコール操作61
自動テスト機能62
Cr-Ledテスト機能65
第5章仕様68
主要技術パラメータ68
補足説明85
第6章リモート操作86
Rs232インターフェース86
Ether Net インターフェース88
GPIB インターフェース (Only for IT8700(G) Series)88
Usb インターフェース88
赤と黒のテストケーブルの仕様89
