Remote operation
電子負荷は、入力バッファがほぼ満杯になるとホールドオフ信号としてRTS
（Request to Send）ラインをアサートし、CTS（Clear to Send）ラインをコント
ローラからのホールドオフ信号として解釈します。
電子負荷の入力キューが3/4以上になると、装置はX-OFFコマンドを送信します。
制御プログラムはこれに応答して、電子負荷がX-ONを発行するまで文字の送
信を停止しなければなりませんが、電子負荷の入力バッファが半分以下になる
とX-ONが発行されます。 電子負荷は、コントローラから送られてくるX_ONと
X_OFFを認識する。 X-OFFの場合、電子負荷はX-ONを確認するまで文字の
出力を停止します。
NONE フローコントロールはありません。
フローコントロールオプションは不揮発性メモリーに保存されます。
RS-232 接続
RS-232シリアルポートは、DB-9コネクタで終端されたストレートのRS-232ケーブル
を使用して、コントローラ（パーソナルコンピュータ）のシリアルポートに接続すること
ができます。ヌルモデムケーブルは使用しないでください。下の表は、コネクタのピン
アウトを示しています。
RS-232インターフェースにDB-25コネクターが使用されている場合は、片方がDB-
25コネクター、もう片方がDB-9コネクターのケーブルまたはアダプターが必要です。

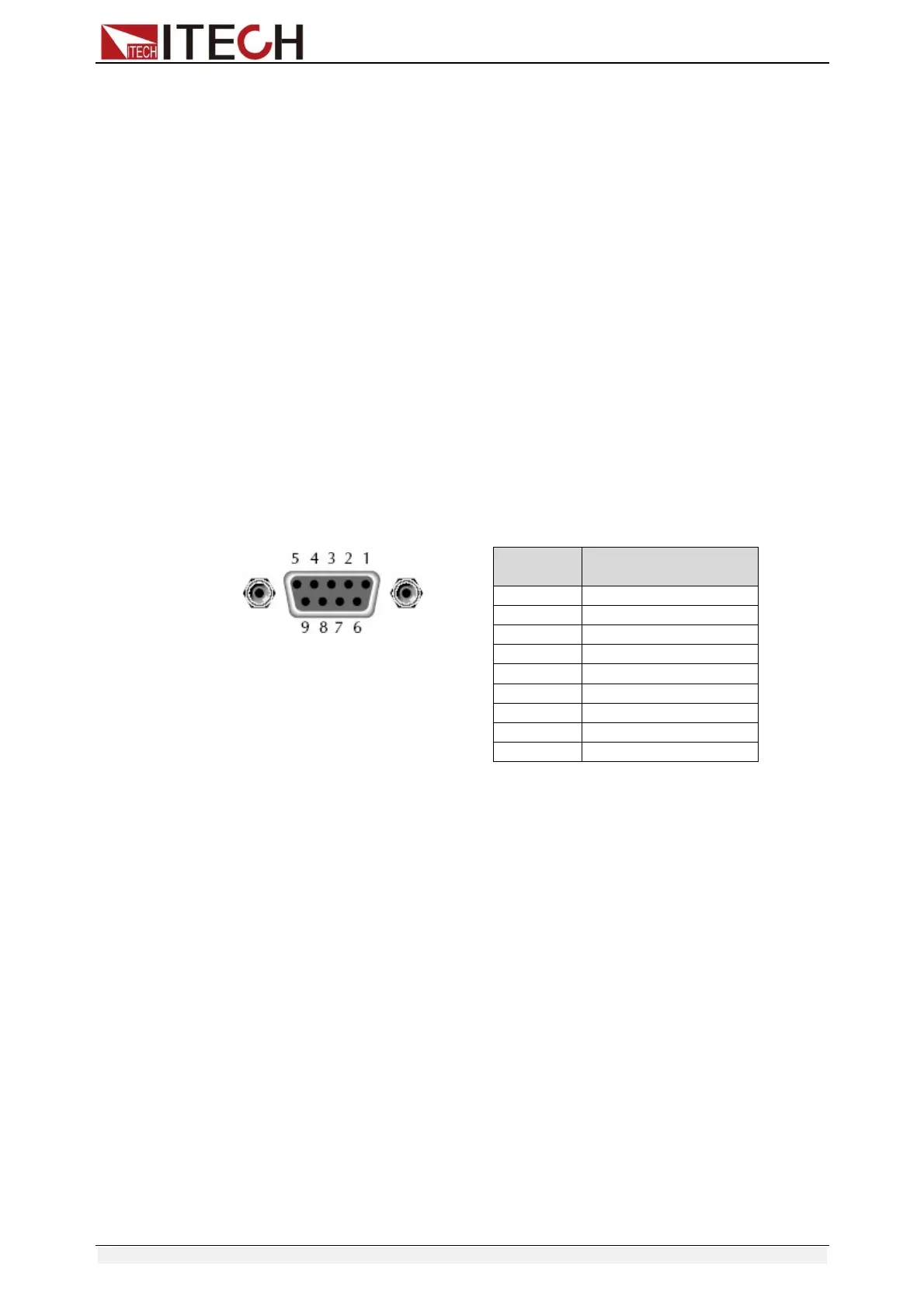

RS-232 connector pinout
pin
number
description
1 no connection
2 TXD, transmit data
3 RXD, receive data
4 no connection
5 GND, signal ground
6 no connection
7 CTS, clear to send
8 RTS, ready to send
9 no connection
RS-232トラブルシューティング：
RS-232インターフェースでの通信がうまくいかない場合は、以下を確認してください:
コンピュータと電子負荷は、同じボーレート、パリティ、データビット数、フロー制御オプ
ションに設定する必要があります。電子負荷は1スタートビットと1ストップビットに設定さ
れていることに注意してください（これらの値は固定です）。
RS-232コネクター」で説明したように、正しいインターフェースケーブルまたはアダプ
ターを使用する必要があります。なお、ケーブルのコネクターがシステムに適合していて
も、内部配線が正しくない場合があります。
インターフェースケーブルは、コンピューターの正しいシリアルポート（COM1、
COM2.etc）に接続する必要があります。
通信設定
通信を行う前に、電子負荷の以下のパラメータがPCのパラメータと一致していること
を確認してください。
Baud rate ：9600(4800、9600、19200、38400、57600、115200).パネルか
らシステムメニューに入り、通信ボーレートを設定することができます。
Copyright © Itech Electronic Co., Ltd.
78
