ITL HD 7515 - Installation; Installation de Lappareil

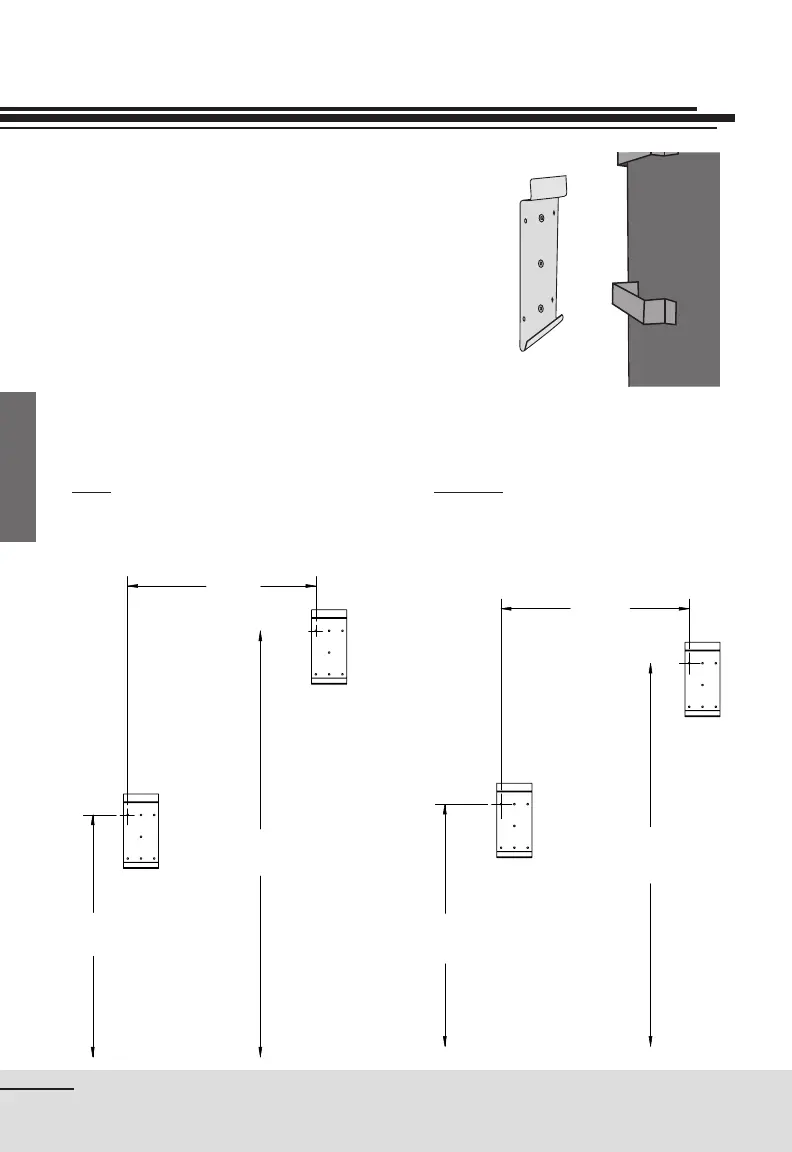

gure 1
PLAFOND / CEILING
PLANCHER / FLOOR
POSITIONNEMENT POUR UN
BRANCHEMENT EN SÉRIE
POSITIONNING FOR CONNECTING
SERIAL
PLANCHER / FLOOR
PLANFOND / CEILING
POSITIONNEMENT POUR UN
BRANCHEMENT EN PARALLÈLE
POSITIONNING FOR PARALLEL
CONNECTION
1'5
5
/
8
"
5'1
5
/
19
"
6'11
5
/
16
"
6'6
3
/
8
"
1'5
5
/
8
"
5'1
9
/
16
"
(17,625"/44,77 cm)
(61,533"/156,29 cm)
(83,319"/211,63 cm)
(78,406"/199,15 cm)
(17,625"/44,77 cm)
(61,533"/156,29 cm)
8
Installation
À l’aide des plaques de montage fournies,
xer l’unité principale et l’unité motrice
secondaire au mur
(gure 1). Fixez l’unité
principale à une hauteur qui permet un
accès facile pour l’entretien de la cuve et/
ou des sacs.
Installation de l’appareil
Si vous installez votre système en
série, veuillez suivre ce schéma
d’installation pour installer les plaques
de montage correctement :
Si vous installez votre système en
parallèle, veuillez suivre ce schéma
d’installation pour installer les
plaques de montage :
