ITL HD 7515 - Instalación del Silenciador

11
Instalación

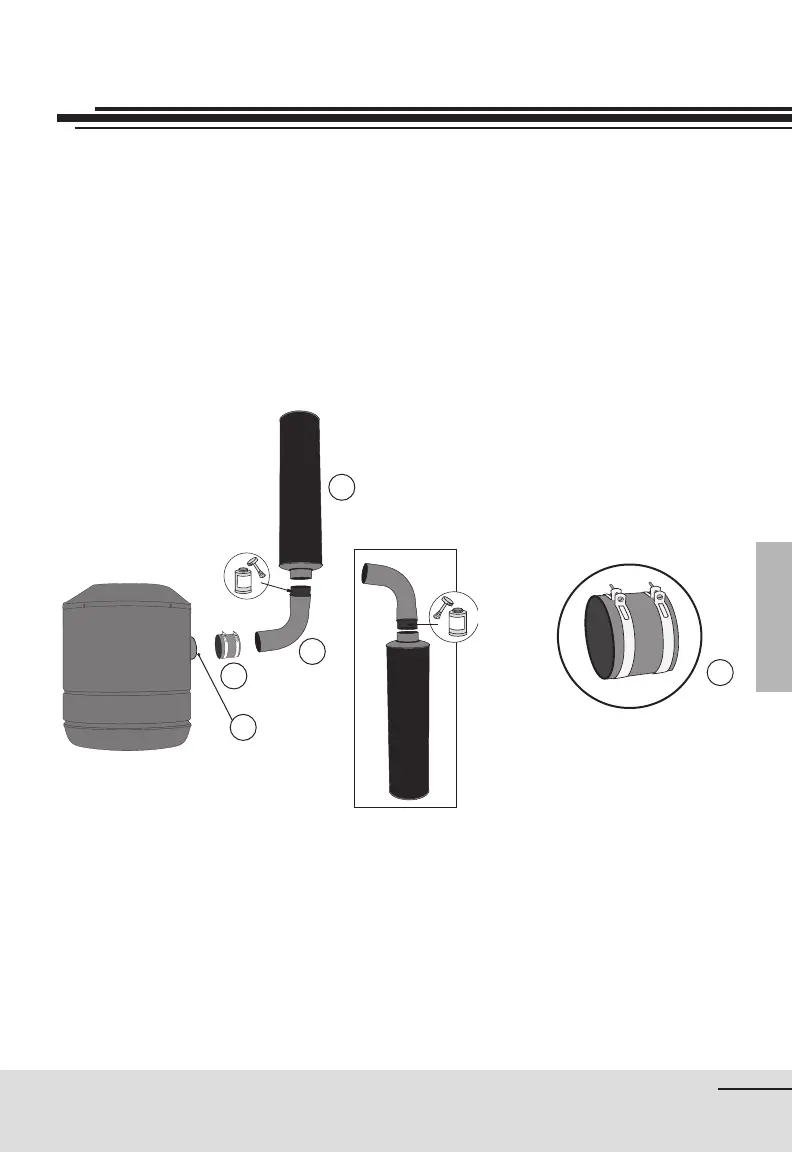

Instalación del silenciador
1. Introduzca la junta de caucho en la salida de aire.
2. Con la ayuda de un destornillador Phillips (estrella), atornille el collar
de jación que se encuentra en junta de caucho para asegurar la
impermeabilidad.
3. Introduzca el codo de 90° en la junta de caucho y atornille la
abrazadera siguiendo las indicaciones del apartado anterior.
4. Aplicar pegamento ABS al codo 90° e introducir el silenciador.
A. Junta de caucho
B. Codo de 90°
C. Silenciador
D. Salida de aire
Pegamento no incluido.
A
B
C
D
A
