Selbstschließendes Druckausgleichs-
ventil, Typ BV
• zum Anbau an Gasdruckregelgeräte mit inte-
griertem SAV:
Das Druckausgleichsventil BV besteht aus ei-
nem rechteckigen Aluminium-Profil, mit einem
in Längsrichtung eingebauten, druckausgegli-
chenem Kolben. Mittels beigefügtem Hebel wird
das herausstehende Ende des Kolbens hinein-
gedrückt. Dabei öffnet sich eine durch O-Ringe
abgedichtete Kammer und das Gas strömt über.
Bei Zurücknahme der Kraft, oder Abnehmen des
Hebels schließt das Ventil selbsttätig. Befestigt
wird das Druckausgleichsventil mittels zweier
Hohlschrauben, die direkt in die Handumgang-
Gewindebohrungen des Ventilkörpers einge-
schraubt werden.
Zwei Distanzbuchsen mit stirnseitig angebrachten
Dichtkanten halten das Druckausgleichsventil auf
Abstand zum Ventilkörper und dichten es gleich-
zeitig nach außen ab.
Beim Anbau ist darauf zu achten, dass die Pfeil-
richtung (= Durchflussrichtung) von Ventilkörper
und Druckausgleichsventil übereinstimmen.
Technische Daten:
Nennweite:
DN 5, m. Anschl. G
1
/
4
“
max. Betriebsdruck:
p
max
= 16 bar
Temperaturbereich:
- 20°C bis + 60 °C
max. Betätigungskraft: (bei pmax)
F
max
= 50 N

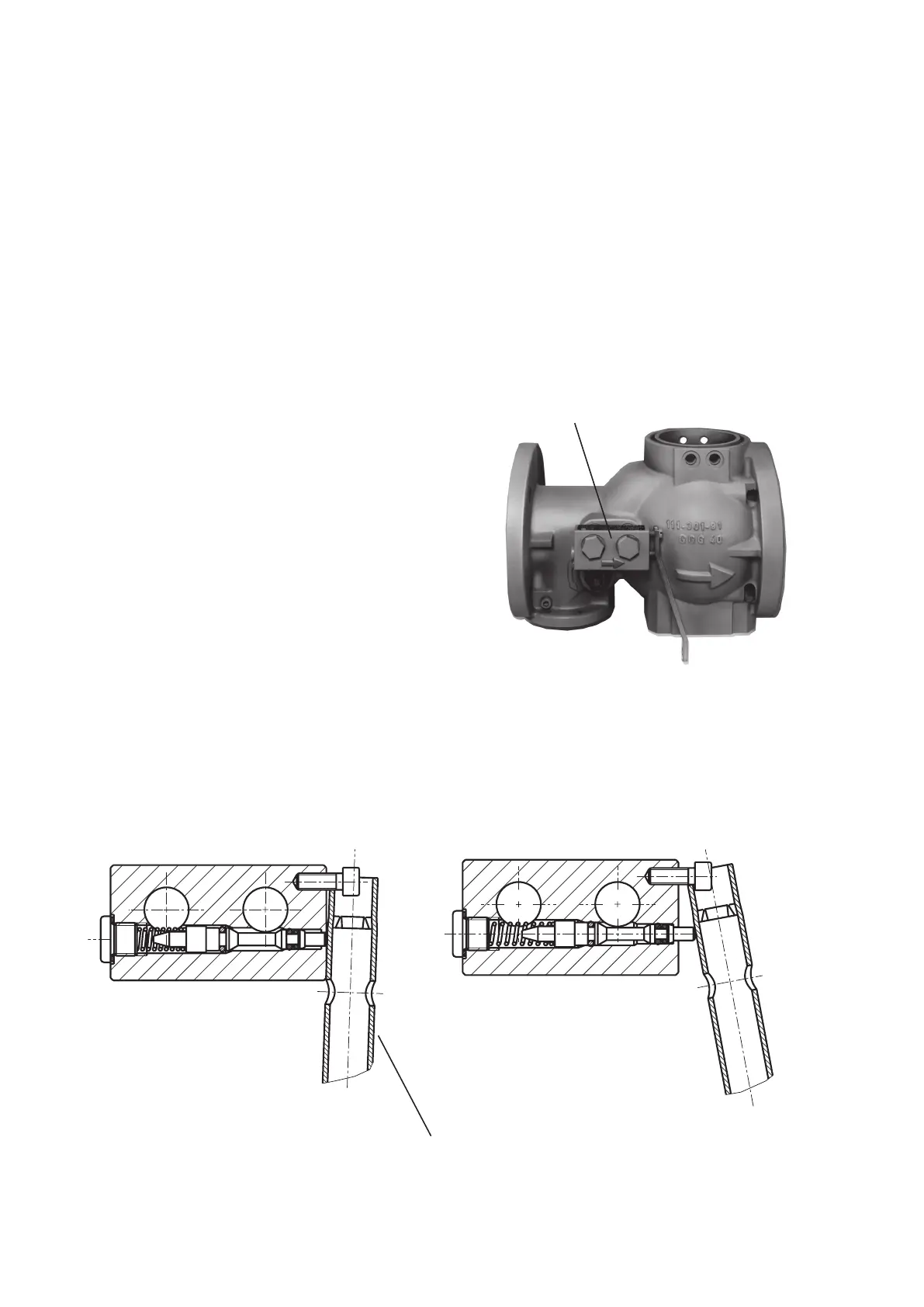

geöffnet geschlossen
Druckausgleichventil
Rohrsteckschlüssel (im Lieferumfang enthalten)
