42
Soupape de compensation de pression
à fermeture automatique type BV
• pour montage sur des régulateurs de pression
avec vanne de sécurité intégrée :
La soupape de compensation de pression BV est
composée d’un profilé d’aluminium rectangu-
laire, muni d’un piston monté en sens longitudinal
la pression étant équilibrée. Un levier permet de
presser le bout débordant du piston dans la sou-
pape. Avec cela, une chambre rendue étanche
par des joints toriques s’ouvre, et le gaz s’écoule.
En diminuant la force, ou en ôtant le levier, la
soupape ferme automatiquement. La fixation de
la soupape à compensation de pression est réali-
sée par deux boulons banjo qui sont directement
vissés dans les forures taraudées de manipulati-
on du corps de vanne.
Deux douilles d’écartement munies d'arêtes
étanches sur la face frontale tiennent la soupape
de compensation de pression à distance du corps
et la rendent en même temps étanche.
Lors du montage, il faut veiller à ce que le sens
de la flèche (= direction de passage) du corps de
vanne est le même que celui de la soupape.
Caractéristiques techniques :
Diamètre nominal :
DN 5, raccord G
1
/
4
“
Pression de service max. :
p
max
= 16 bar
Plage de température :
- 20°C jusqu’à + 60 °C
Force de commande max. : (avec pmax)
F
max
= 50 N

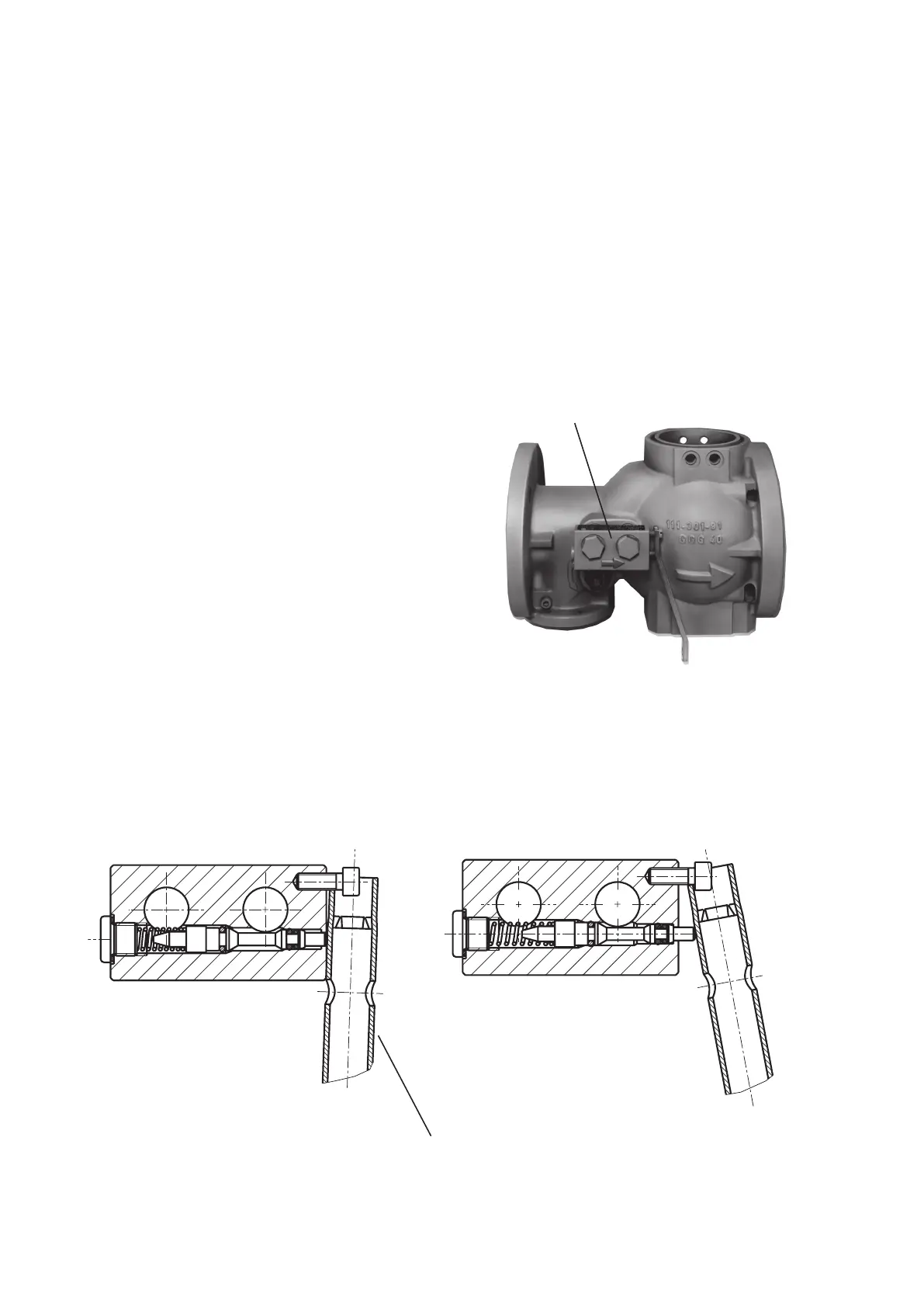

ouvert fermé
Soupape de compensation de pression
Clé à pipe (contenue dans la livraison)
