43
6
2
3
8
Butée
Prise d’impulsion

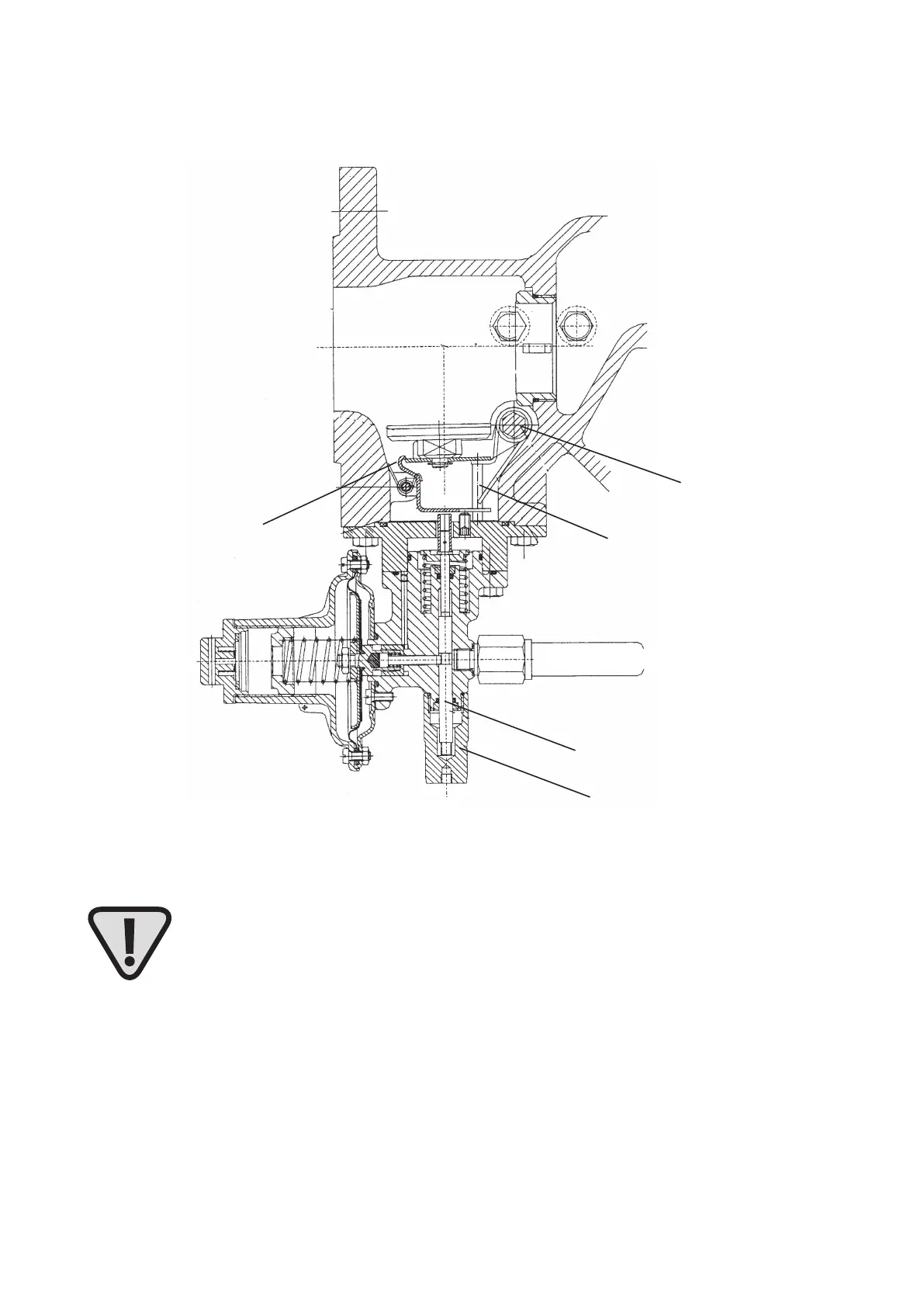

Vanne de sécurité SAV 033
Mise en service
Respecter l’ordre de la mise en service de la SAV-033, comme décrit ci-après !
Dans le cas d’un non-respect de l’ordre, le bras du clapet est guidé à côté du verrouillage
du levier de déclenchement (3) toujours en position de déclenchement et le bord de ver-
rouillage du bras du clapet risque d’être tordu !
a) Equilibrage de la pression en ouvrant la soupape compensatrice de pression à fermeture automati-
que, jusqu’à apparition d’une pression de fermeture.
b) Dévisser le capuchon (8), retirer la tige de soupape (2) jusqu’à ce qu’elle encliquette (uniquement
possible si pd < pression à l’appareil de coupure pdso !).
c) Tourner l’arbre de rappel (6) dans la direction de la flèche jusqu’à ce que le bras du clapet de régu-
lation s’encliquette dans le levier de déclenchement (3)*).
d) Dévisser le capuchon de la tige de soupape et de l’arbre de rappel.
*) Pour la rotation de l’arbre de rappel (6) jusqu’au verrouillage du bras du clapet et du levier de déclenchement, il faut un
couple de 5 Nm au maximum.
