Vanne de sécurité SL-IZ…
Mise en service
Respecter l’ordre de la mise en service de la SAV SL-IZ, comme décrit ci-après !
Dans le cas d’un non-respect de l’ordre, le bras du clapet est guidé à côté du verrouillage
du levier de déclenchement (3) toujours en position de déclenchement et le bord de ver-
rouillage du bras du clapet risque d’être tordu !
a) Equilibrage de la pression en ouvrant la soupape compensatrice de pression à fermeture automati-
que, jusqu’à apparition d’une pression de fermeture.
b) Dévisser le capuchon de l’arbre de rappel (6),
c) Tourner l’arbre de rappel (6) dans la direction de la flèche*) jusqu’à ce que le bras du clapet de ré-
gulation s’encliquette dans le levier de déclenchement (3) (uniquement possible si pd < pression à
l’appareil de coupure pdso!).
d) Revisser le capuchon.
*) Pour la rotation de l’arbre de rappel (6) jusqu’au verrouillage du bras du clapet et du levier de déclenchement, il faut un
couple de 5 Nm au maximum.

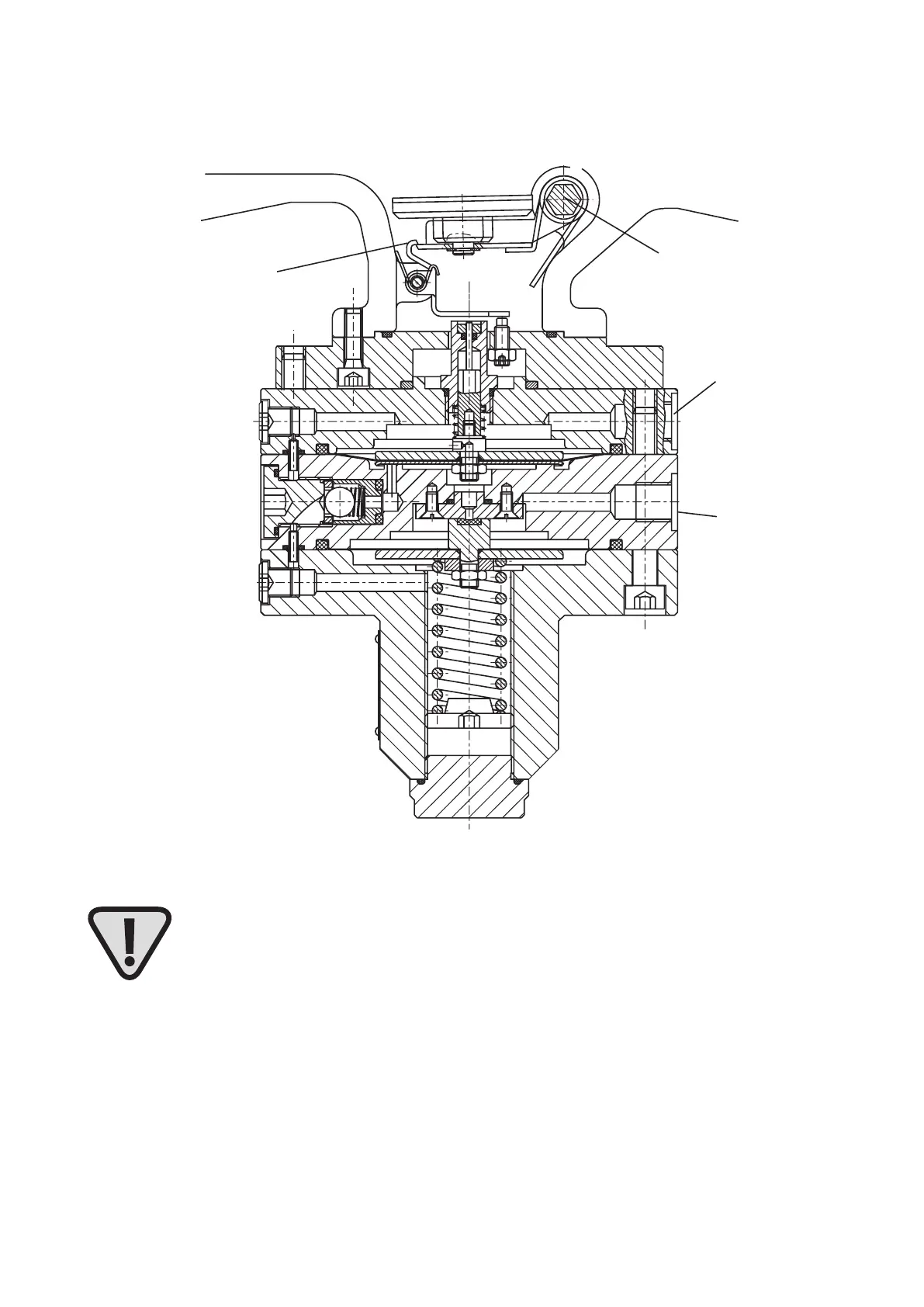

Prise d’impulsion
« A »
Raccordement évent/
décharge « B »
6
3
