5757
6
2
3
8
Упор
Присоед. измерительной линии

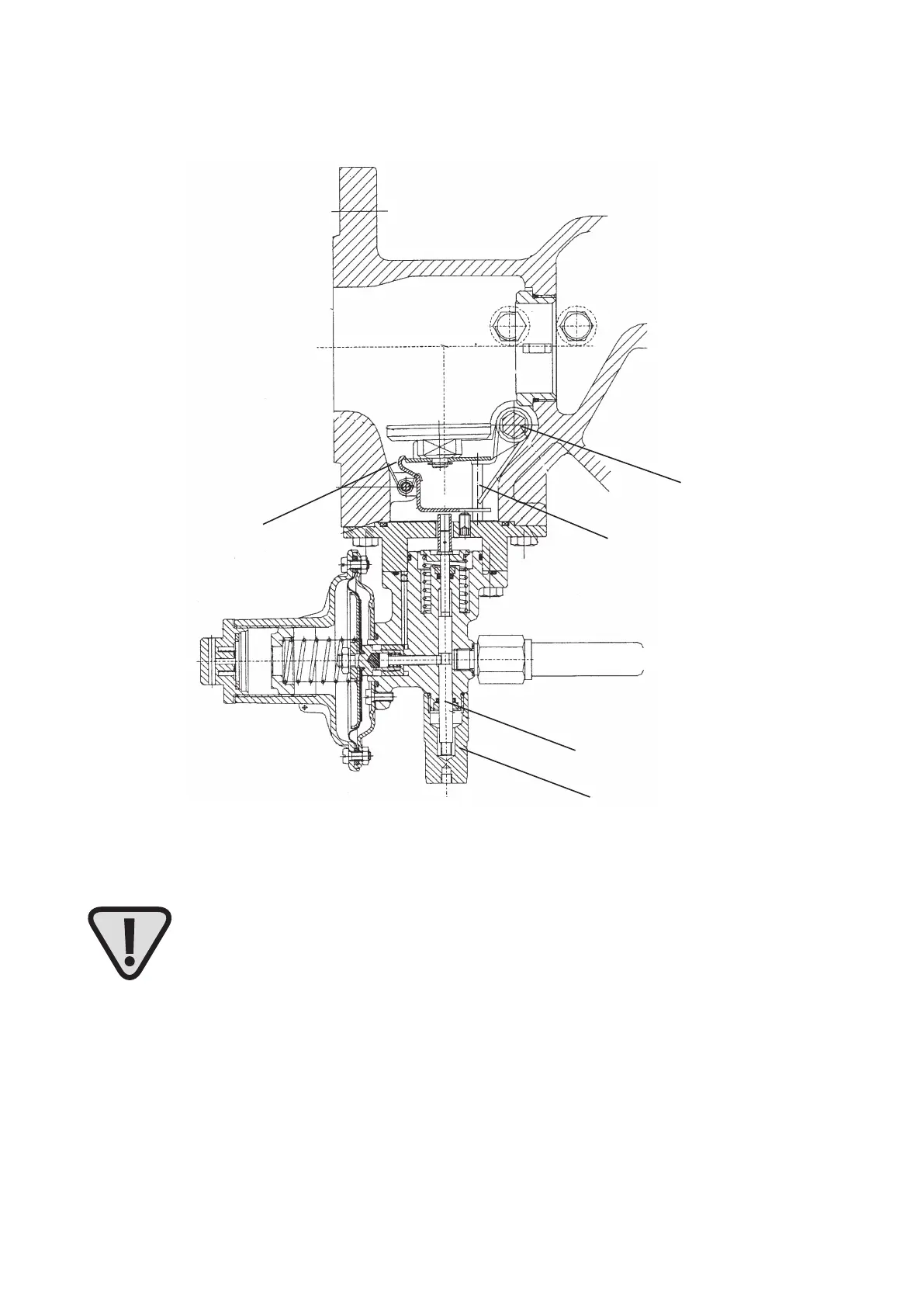

Предохранительный клапан-отсекатель типа 033
Пуско-наладка
Обязательно соблюдайте очередность пуско-наладки ПКО типа 033, которая
описывается в нижеследующем!
В случае несоблюдения очередности плечо клапана перемещается
мимо находящейся еще в положении срабатывания фиксации коромыс-
ла (3) срабатывания, и кромка фиксации плеча может искривляться!
а) Выравнивание давления посредством открывания автоматически перекрываю-
щегося клапана выравнивания давления, пока не будет установлено давление
перекрывания.
б) Отвинтить колпачок (8), оттянуть шток (2) вентиля, пока он не вошел в фиксацию
(возможно только, если pd < давления срабатывания pdso!).
в) Повернуть возвратный вал (6) в направлении стрелки, пока плечо не вошло в фик-
сацию в коромысле (3) срабатывания*).
г) Навинтить колпачок штока вентиля и возвратного вала.
*) Для вращения возвратного вала (6) до вхождения в фиксацию плеча и коромысла срабатывания
требуется крутящий момент максимально в 5 Нм.
