58
Предохранительный клапан-отсекатель типа SL-IZ…
Пуско-наладка
Обязательно соблюдайте очередность пуско-наладки ПКО типа SL-IZ, которая
описывается в нижеследующем!
В случае несоблюдения очередности плечо клапана перемещается
мимо находящейся еще в положении срабатывания фиксации коромыс-
ла (3) срабатывания, и кромка фиксации плеча может искривляться!
а) Выравнивание давления посредством открывания автоматически перекрываю-
щегося клапана выравнивания давления, пока не будет установлено давление
перекрывания.
б) Отвинтить колпачок с возвратного вала (6).
в) Повернуть возвратный вал (6) в направлении стрелки*), пока плечо не вошло в
фиксацию в коромысле (3) срабатывания (возможно только, если pd < давле-
ния срабатывания pdso!).
г) Навинтить колпачок.
*) Для вращения возвратного вала (6) до вхождения в фиксацию плеча и коромысла срабатывания
требуется крутящий момент максимально в 5 Нм.

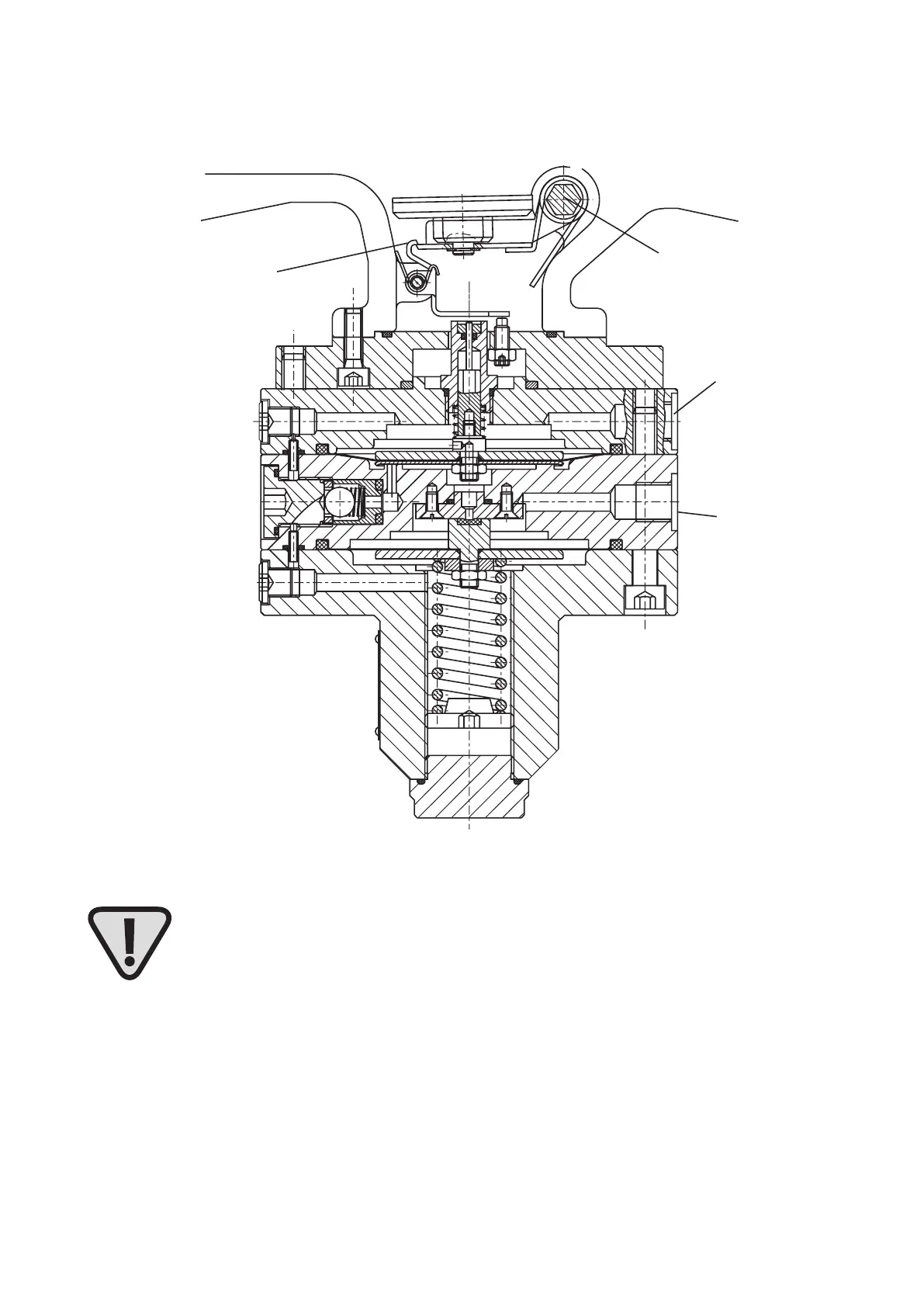

Присоеди-
нение изме-
рительной
линии „A”
Сбросное / ды-
хательное при-
соединение “B”
6
3
