59
Обязательно соблюдайте очередность пуско-наладки ПКО типа 022, которая
описывается в нижеследующем!
В случае несоблюдения очередности плечо клапана перемещается
мимо находящейся еще в положении срабатывания фиксации коромыс-
ла (3) срабатывания, и кромка фиксации плеча может искривляться!
а) Выравнивание давления посредством открывания автоматически перекрываю-
щегося клапана выравнивания давления, пока не будет установлено давление
перекрывания.
б) (Отвинтить колпачок (8), оттянуть шток (2) вентиля, пока он не вошел в фиксацию
(возможно только, если pd < давления срабатывания pdso и > pdsu).
в) Удержите шток (2) вентиля на несколько секунд в оттянутом положении (пока не
фиксировались мембрана и рычажная система)
г) Повернуть*) возвратный вал (6) в направлении стрелки, пока плечо не вошло в
фиксацию в коромысле (3) срабатывания.
д) Навинтить колпачок (штока вентиля и возвратного вала).
*) Для вращения возвратного вала (6) до вхождения в фиксацию плеча и коромысла срабатывания
требуется крутящий момент максимально в 5 Нм.

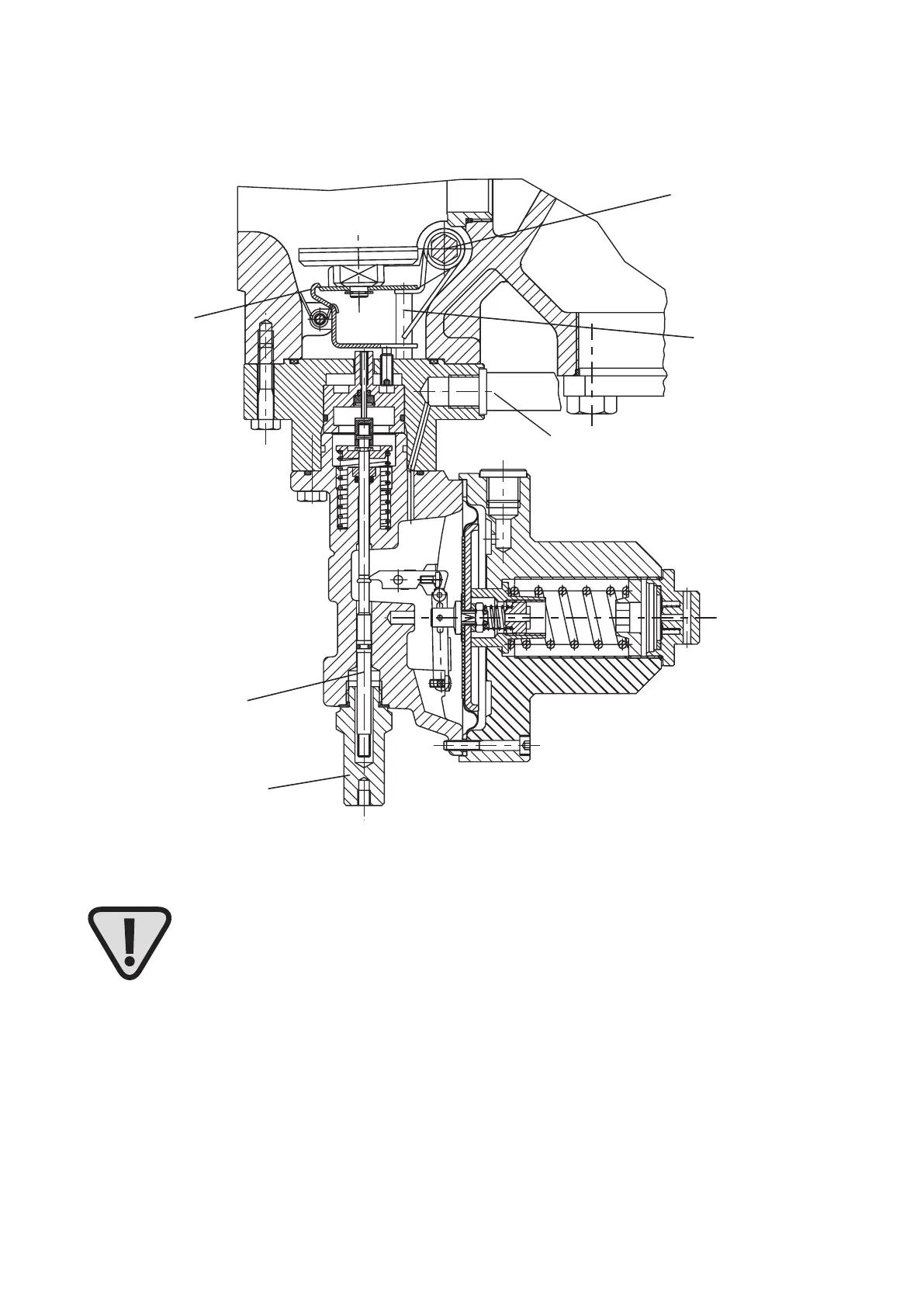

Предохранительный клапан-отсекатель типа 022
Пуско-наладка
Messleitungsanschluss
Упор
3
2
8
6
Присоед. измери-
тельной линии
