Обязательно соблюдайте очередность пуско-наладки ПКО типа SID, которая опи-
сывается в нижеследующем!
В случае несоблюдения очередности плечо клапана, находящееся в
корпусе регулирующего клапана, перемещается мимо находящейся еще
в положении срабатывания фиксации коромысла (3) срабатывания, и
кромка фиксации плеча может искривляться!
а) Выравнивание давления посредством открывания автоматически перекрываю-
щегося клапана выравнивания давления, пока не будет установлено давление
перекрывания.
б) Шток (2) вентиля передаточного механизма SID оттягивается вращением воз-
вратного вала (6.1) (в направлении стрелки), пока внутреннее коромысло не во-
шло в фиксацию командного кулачка (возможно только, если pd < давления
срабатывания pdso и > pdsu).
в) Удержите шток (2) вентиля на несколько секунд в оттянутом положении, пока не
фиксировались мембрана и рычажная система.
г) Повернуть*) возвратный вал (6) корпуса регулирующего клапана в направлении
стрелки, пока плечо не вошло в фиксацию в коромысле (3) срабатывания.
д) Навинтить колпачок.
*) Для вращения возвратного вала (6) до вхождения в фиксацию плеча и коромысла срабатывания
требуется крутящий момент максимально в 5 Нм.

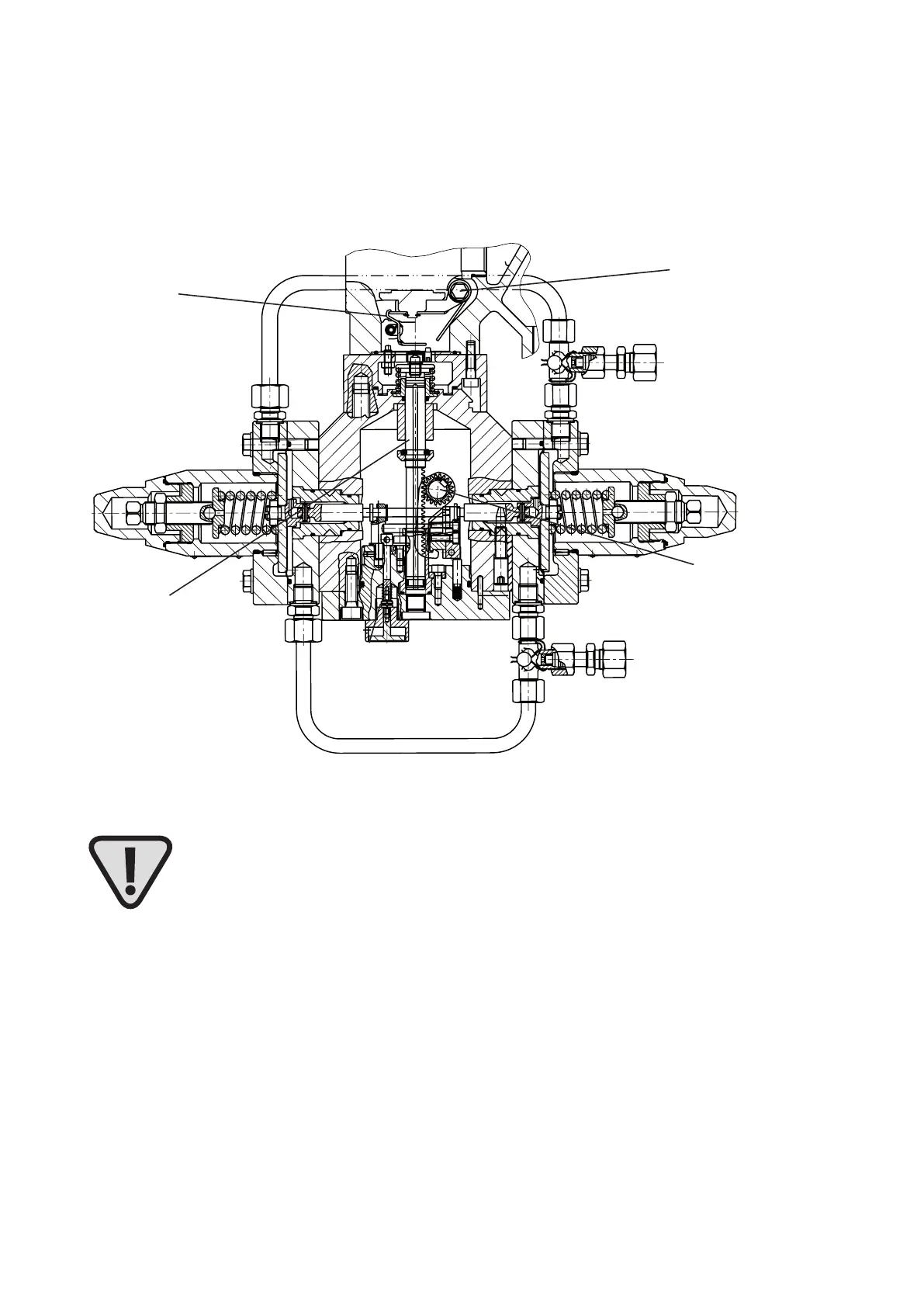

Предохранительный клапан-отсекатель типа SID
Пуско-наладка
Присоединение
дыхательной
линии
Присоединение изме-
рительной линии
3
6.1
2
6
АВАР СТОП
