4
7
3
6
4
8
2
1

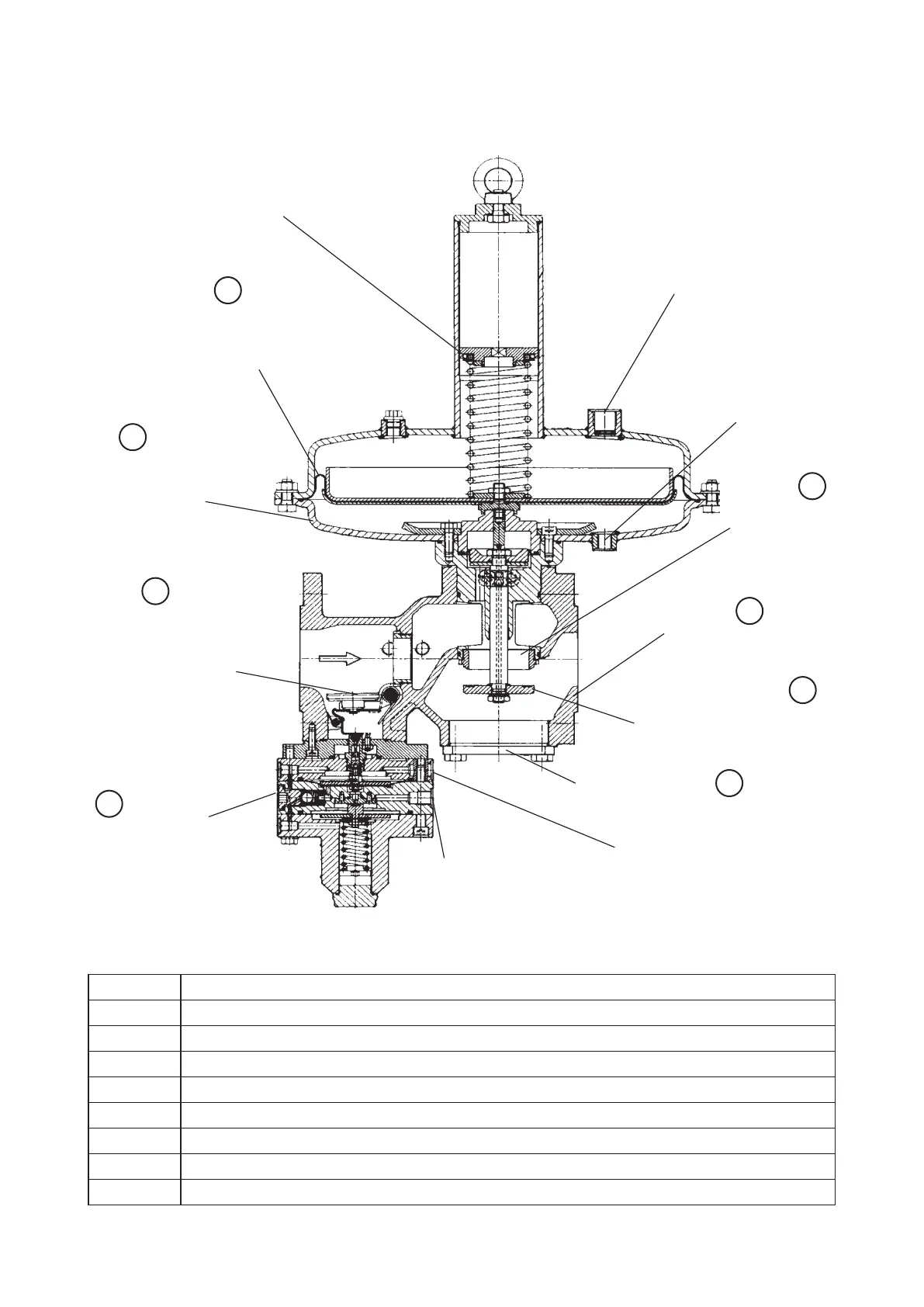

RR 16
Schematische Darstellung / Schematic section / Représentation schématique / Схематическое
представление
No. / № Werkstoffe / Materials / Matériaux / Материал
1
Nirosta / Stainless steel / Inox / Нержавеющая сталь
2 EN-GJS-400-15 (GGG 40)
3
Stahlblech 37-2 / Sheet steel St 37-2 / Tôle d’acier 37-2 / Стальной лист St 37-2
4
Alu + Stahl / Alu + Steel / Alu + acier / Алюминий + сталь
5
Stahl + NBR / Steel + Nitrile rubber / Acier + caoutchouc NBR / Сталь + нитрильный каучук
6
Stahl + NBR / Steel + Nitrile rubber / Acier + caoutchouc NBR / Сталь + нитрильный каучук
7
NBR / Nitrile rubber / Caoutchouc NBR / Нитрильный каучук
8 EN-GJS-400-15 (GGG 40)
Justierschraube
Adjusting screw
Vis de tarage
Юстировочный
винт
Membrane
Diaphragm
Мембрана
Stellantriebgehäuse
Actuator
Actionneur
Корпус исполн.
привода
Ventilteller, SAV
Valve seat, SSV
Clapet de sécurité SAV
Тарельчатый затвор
клапана ПКО
Stellantriebgehäuse SAV
Actuator SSV
Actionneur SAV
Корпус исполн. привода
ПКО
G
1
/4“- EO 12
Messleitungsanschluss SAV
Sensing line connection, SSV
Prise d’impulsion SAV
Присоединение измери-
тельной линии ПКО
G
1
/4“- EO 12
Atmungsanschluss SAV
Breathing connection, SSV
Raccordement évent / SAV
Присоединение дыхательной
линии ПКО
Inspektionsplatte
Inspection plate
Plaque d’inspection
Контрольная плита
Ventilteller, Regler
Valve seat, regulator
Clapet de régulation
Тарельчатый затвор
клапана регулятора
Ventilkörper
Body
Corps
Корпус клапана
Düse
Orifice
Buse de régulation
Сопло
G
1
/4“- EO 12
Messleitungsanschluss
Sensing line connection
Prise d’impulsion
Присоединение
измерительной линии
G
1
/2“
Atmungsanschluss
Breather line connection
Raccordement évent
Присоединение
дыхательной линии
5
