Клапан выравнивания давления
автоматического перекрытия
типа BV
• для пристройки к устройствам регули-
рования давления газа со встроенным
ПКО:
Клапан выравнивания давления типа
BV состоит из прямоугольного алю
-
миниевого профиля, со встроенным в
продольном направлении золотником,
уравненным по давлению. С помощью
приложенной ручки выступающий конец
золотника вдавливают во внутрь. При
этом открывается камера, герметизиру
-
емая кольцами круглого сечения, и газ
сливается.
При уменьшении усилия или при снятии
ручки вентиль автоматически перекры
-
вается. Прикрепляют клапан выравни-
вания давления посредством двух пу-
стотелых винтов, которые ввинчивают
непосредственно в резьбовые отвер
-
стия корпуса байпасного клапана.
Две распорные втулки с торцевыми
уплотняющими кромками фиксируют
клапан выравнивания давления на
определенном расстоянии от корпуса
клапана и обеспечивают одновременно
герметичность во внешнюю сторону.
При монтаже надо обращать внимание
на то, чтобы направление стрелки (т.е.
направление потока) на корпусе клапа
-
на совпало с указанным на клапане вы-
равнивания давления направлением.
Технические характеристики:
Условный проход
Ду 5, с присоед.
G
1
/ 4 “
макс. рабочее давление:
p
макс.
= 16 бар
температурный диапазон:
от -20°C до +60 °C
макс. усилие управления: (при p
макс.
)
F
макс.
= 50 Н

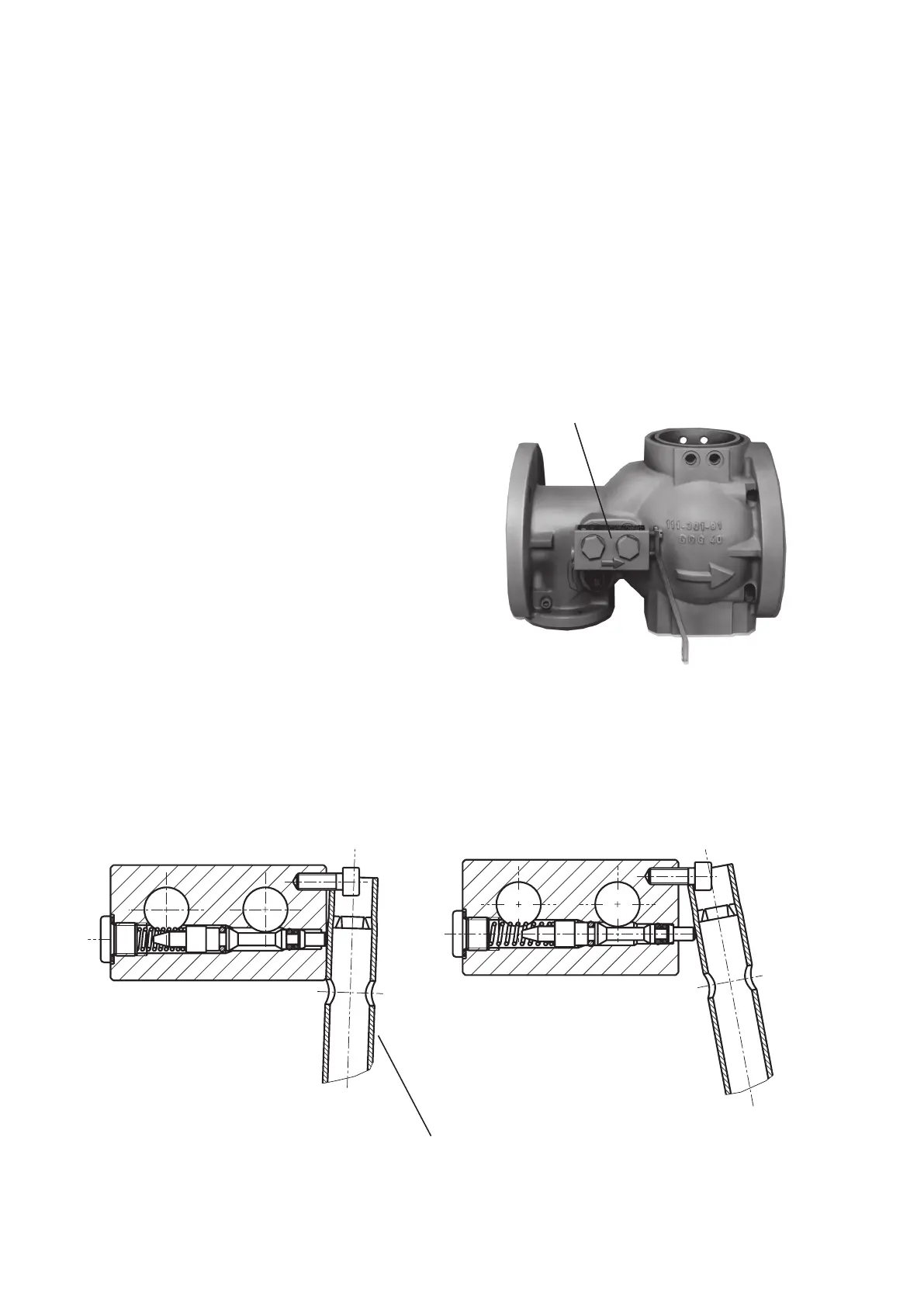

разомкнут замкнут
Клапан выравнивания давления
Торцовый трубчатый ключ (входит в объем поставки)
