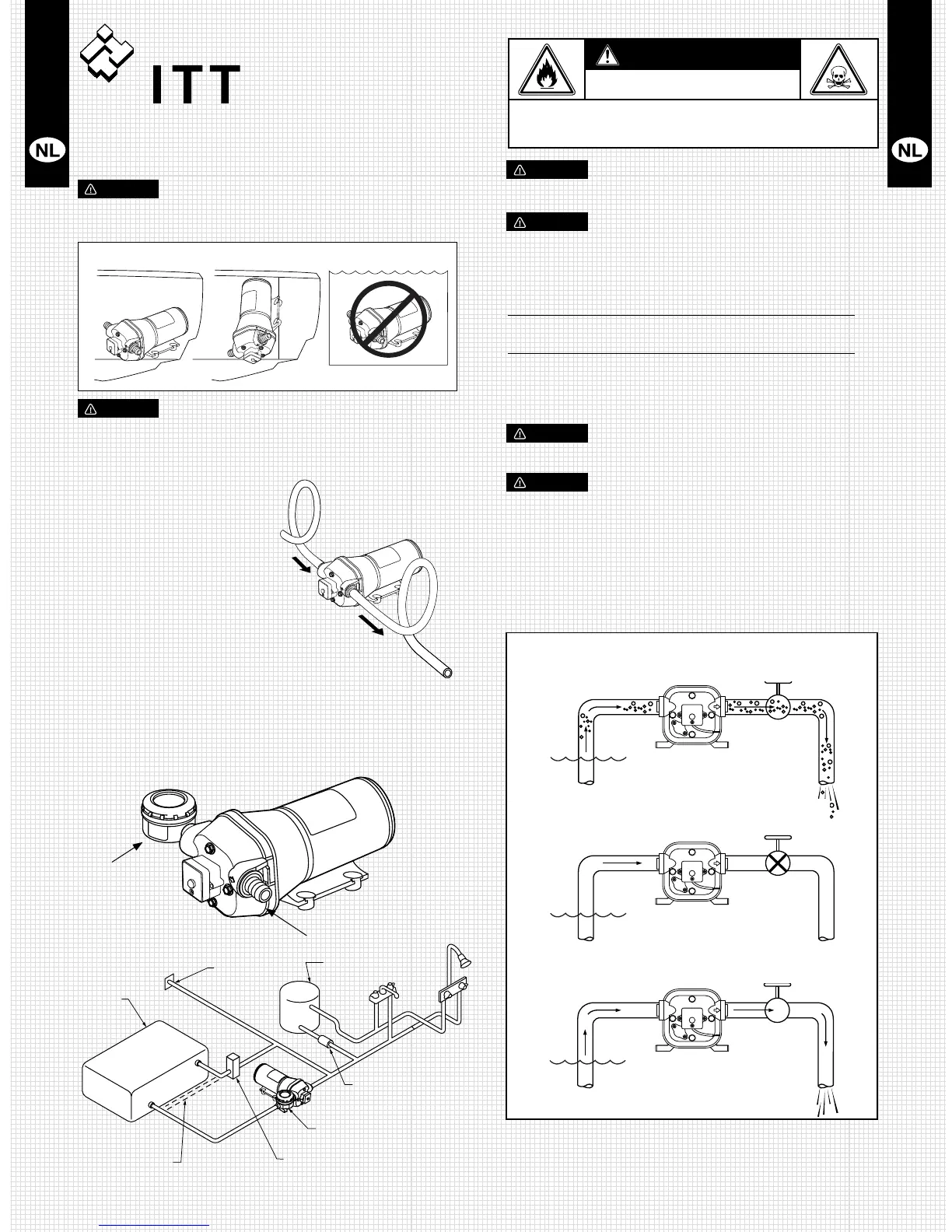

ITT JABSCO V-FLO 5.0 User Manual

Automatische
watersysteempomp
VOORZICHTIG
Nietvoorcontinugebruik,
alleen voor periodiek gebruik
Installatie/montage
VOORZICHTIG
Opmerkingenbetreffendeinstallatie:Zorgter
voorkoming van brandgevaar dat de ruimte waarin de pomp zich
bevindt is afgeschermd van gas, brandstoftanks, elektrische
kabelbundels of brandbare stoffen. Dit niet doen, kan letsel
veroorzaken of dodelijke gevolgen hebben.
1: Kies de locatie voor de
pomp. Dit moet een droge,
geventileerde ruimte zijn.
2: Sluit de met de pomp
meegeleverde koppelingen
aan op de leidingen van het
vat. Gebruik een flexibele
slang (bij voorkeur omvlochten
of versterkt) met een
binnendiametervan½”(13
mm) om trillingen door het
leidingsysteem te verminderen
(figuur 1). Bevestig de slangklemmen
op de inschuifbare slangtules.
Belangrijk: monteer een pompinlaat met een
zeef om de kleppen tegen vuil te beschermen.
3: Bevestig de pomp op een plat oppervlak. Bij verticale montage
monteert u de pomp met de pompkop omlaag (Figuur 2). Draai
de schroeven niet te strak aan zodat de rubberen bevestigingen
trillingen kunnen opvangen.
4: Monteer de fittings voor de aanvoer (A) en de afvoer (B).
Duw de schuifklemmen (C) naar voren om de koppelingen te
blokkeren. – Figuur 3
Horizontal Vertical
NOTE: Do Not Submerge
Figuur 2.
Figuur 1.
Figuur 4.
Water-
tank
Inlaat
openbare
waterleiding
Waterverwarmer
Terugslagklep
Tankklep automatische
vulvoorziening, aan tank lassen
Pumpgard zeef
Las de automatische
vulvoorziening niet aan
de aanzuigleiding van
de pomp.
Figuur 3.
Inlaatzeef (A)
Afvoer (B)
VOORZICHTIG
LAAT HET PRODUCT DOOR EEN ERKENDE
ELEKTROMONTEUR INSTALLEREN ALS U NIET VERTROUWD BENT
MET DE VAN TOEPASSING ZIJNDE ELEKTRISCHE NORMEN.
VOORZICHTIG
De voorgestelde bedrading is uitsluitend bedoeld ter referentie.
Raadpleeg voor de juiste informatie de richtlijnen ABYC E-11, AC en
DC – Elektrische systemen op boten.
Bedradingstabel
Totale draadlengte - feet (meter)
Pomp- 0 - 20 ft 20 - 35 ft 35 - 55 ft
spanning (0 - 6 m) (6 - 9 m) (9 - 12 m)
12 VDC #14 AWG #12 AWG #10 AWG
(2,5 mm
2
) (4 mm
2
) (6 mm
2
)
24 VDC #16 AWG #14 AWG #12 AWG
(1,5 mm
2
) (2,5 mm
2
) (4 mm)
VOORZICHTIG
Bij langdurig gebruik kan de motorbehuizing warm
worden. Langdurig contact met de huid kan brandwonden
veroorzaken.
VOORZICHTIG
Monteer om de kleppen tegen vuil te beschermen
een zeef op een voor inspectie en reiniging toegankelijke locatie
tussen de tank en de pompinlaat.
Bediening
• Vuldewatertank
• Openallekranen
• Zetdepompschakelaarindestand“ON”
OPMERKING: Het kan tot 10 seconden duren voordat de pomp
aanspringt.
• Alshetwatergeenluchtbellenmeerbevat,draaituallekranen
dicht, te beginnen met de kraan het dichtst bij de pomp (figuur 6)
Belangrijk: laat de pomp niet langer dan 15 minuten continu
draaien.
WAARSCHUWING
De bedrading moet aan de geldende elektrische normen voldoen en
over een zekering van de juiste stroomsterkte of een stroomonderbreker
beschikken. Verkeerde bedrading kan in brand en bijgevolg letsel of
dodelijke gevolgen resulteren.
BRANDGEVAAR
Initial Start Up
Demand Off
Demand On
Eerste inbedrijfstelling
Aanvoer UIT
Aanvoer AAN
Figuur 6.
Horizontaal
Verticaal
OPMERKING: niet onderdompelen
