10
ADVERTENCIA
Los fluidos peligrosos
pueden originar fuego,
quemaduras o causar
la muerte.
Instrucciones de seguridad
PARA EVITAR LESIONES PERSONALES GRAVES O AÚN
FATALES Y SERIOS DAÑOS MATERIALES, LEA Y SIGA
TODAS LAS INSTRUCCIONES DE SEGURIDAD EN EL
MANUAL Y EN LA BOMBA.
Éste es un SÍMBOLO DE ALERTA DE
SEGURIDAD. Cuando vea este símbolo
en la bomba o en el manual, busque una de
las siguientes palabras de señal y esté alerta a
la probabilidad de lesiones personales o daños
materiales.
Advierte los peligros que CAUSARÁN graves
lesiones personales, la muerte o daños
materiales mayores.
Advierte los peligros que PUEDEN causar
graves lesiones personales, la muerte o daños
materiales mayores.
Advierte los peligros que PUEDEN causar
lesiones personales o daños materiales.
AVISO: Indica instrucciones especiales que son muy
importantes y que se deben seguir.
ESTE MANUAL HA SIDO CREADO COMO UNA GUÍA
PARA LA INSTALACIÓN Y OPERACIÓN DE ESTA
UNIDAD Y SE DEBE CONSERVAR JUNTO A LA BOMBA.
EXAMINE BIEN TODAS LAS INSTRUCCIONES Y
ADVERTENCIAS ANTES DE REALIZAR CUALQUIER
TRABAJO EN ESTA BOMBA.
MANTENGA TODAS LAS CALCOMANÍAS DE
SEGURIDAD.
AVISO: INSPECCIONE LA UNIDAD PARA VER SI
TIENE DAÑOS Y NOTIFIQUE
INMEDIATAMENTE TODO DAÑO AL
TRANSPORTISTA O AL AGENTE. NO USE
LA BOMBA SI SOSPECHA QUE ESTÁ
DAÑADA.
LAS UNIDADES NO ESTÁN
DISEÑADAS PARA EL USO CON
LÍQUIDOS PELIGROSOS O GASES
INFLAMABLES.
Descripción y especificaciones
• Los Modelos RJSP y RSPA son bombas centrífugas de
autocebado, de una etapa, de succión de extremo para
aspersores de césped, sistemas de calefacción, ventilación
y aire acondicionado y para la transferencia general de
agua.
• La carcasa es de hierro fundido con orificios roscados para el
medidor de vacío y el drenaje de la carcasa.
• Los impulsores son de diseño encerrado, Noryl™ lleno con
vidrio, roscados directamente sobre el eje del motor.
• Los motores estándar tienen una cubierta NEMA estándar a
prueba de explosión y operan a una velocidad de 3500 RPM.
• Temperatura máxima del líquido: 160°F (71°C)
• Arranques máximos por hora: 20 – distribuidos
uniformemente
Tuberías
• La bomba DEBE instalarse horizontal sobre una superficie
plana sólida, con la descarga en el extremo superior.
• Deje un espacio adecuado para el mantenimiento y la
ventilación. Proteja la unidad contra los daños causados por
el mal tiempo y el agua de lluvia, inundación o las
temperaturas bajo cero.
• La tubería no debe ser más pequeña que las conexiones de
succión y descarga y debe mantenerse lo más corta posible,
evitando los accesorios innecesarios para reducir al mínimo
las pérdidas por fricción.
• Todas las tuberías DEBEN estar apoyadas en forma
independiente y NO DEBE aplicarse ninguna carga de las
tuberías sobre la bomba.
AVISO: NO FUERCE LA TUBERÍA A SU POSICIÓN
EN LAS CONEXIONES DE SUCCIÓN O
DESCARGA DE LA BOMBA.
• Todas las juntas de tuberías DEBEN ser herméticas.
• Se recomienda usar cinta Teflon™ o su equivalente en
TODAS las juntas de tuberías.
SUCCIÓN
• La elevación de succión total, incluso la elevación y la
pérdida por fricción del tubo, no debe sobrepasar 25 pies
de altura.
• Instale una unión hermética en la línea de succión cerca de
la bomba. Ver la figura 1.
• Se recomienda instalar una válvula de aspiración en la fuente
de líquido.
AVISO: PARA LAS INSTALACIONES CON TUBERÍA
DE SUCCIÓN LARGA, SE RECOMIENDA
INSTALAR UNA VÁLVULA DE ASPIRACIÓN Y
UNA VÁLVULA DE RETENCIÓN.
• Para evitar las bolsas de aire, ninguna parte de la tubería debe
estar sobre la conexión de succión de la bomba y la tubería
debe tener una inclinación hacia arriba de la fuente de
líquido.
• Para instalaciones con tubería de succión larga, llene la
tubería de succión con agua antes de conectarla a la bomba.
DESCARGA
• Instale una T en la conexión de descarga de la bomba. Se
requiere la apertura del extremo superior de la T para el
cebado inicial. Ver la figura 1.

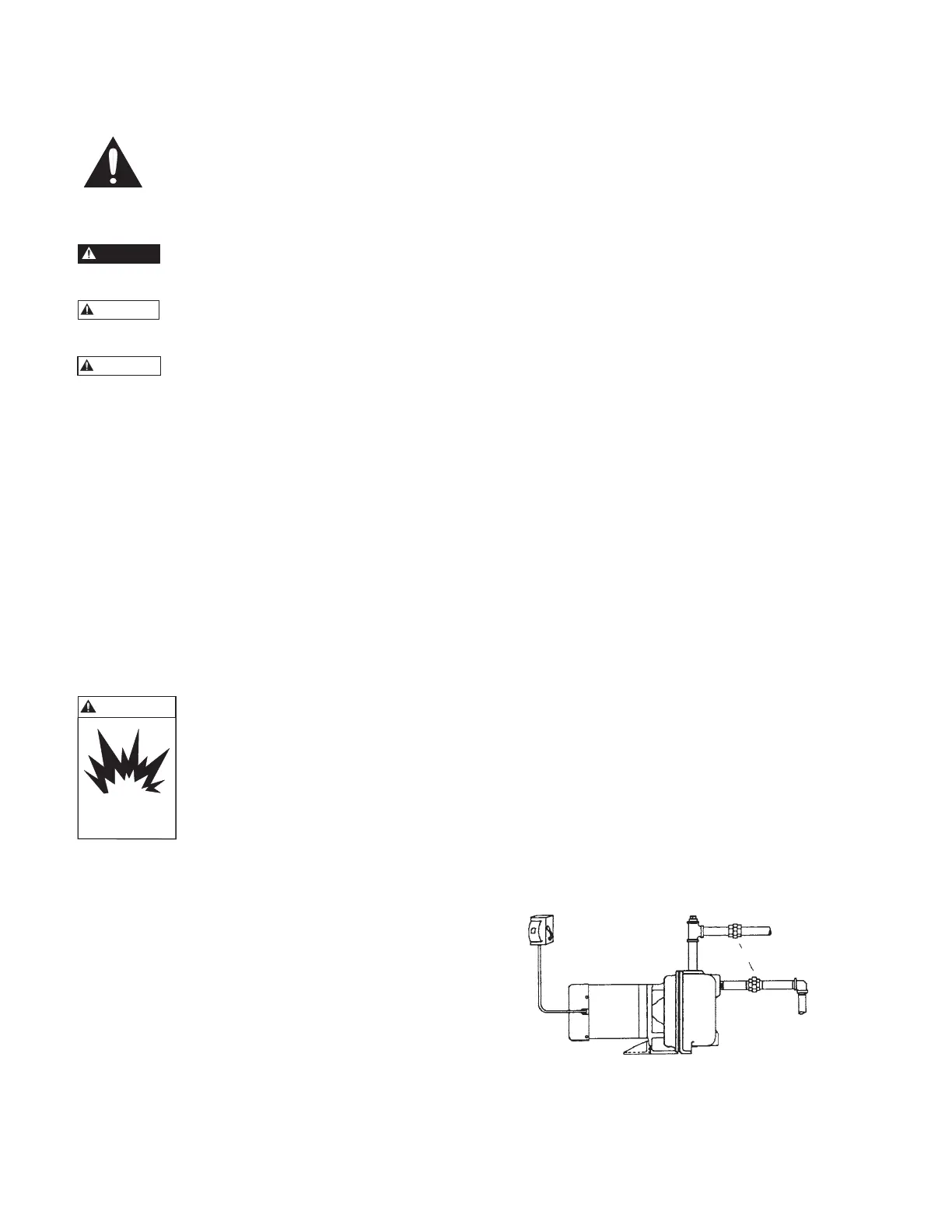

Figura 1
PELIGRO
ADVERTENCIA
PRECAUCIÓN
DESCONEXIÓN
ABERTURA DE CEBADO
SUCCIÓN
UNIÓN
