Jackle MIG 405 - Steuerung MC 15

MIG 325,405,505
Betriebsanleitung Seite 9
7. Steuerung MC 15

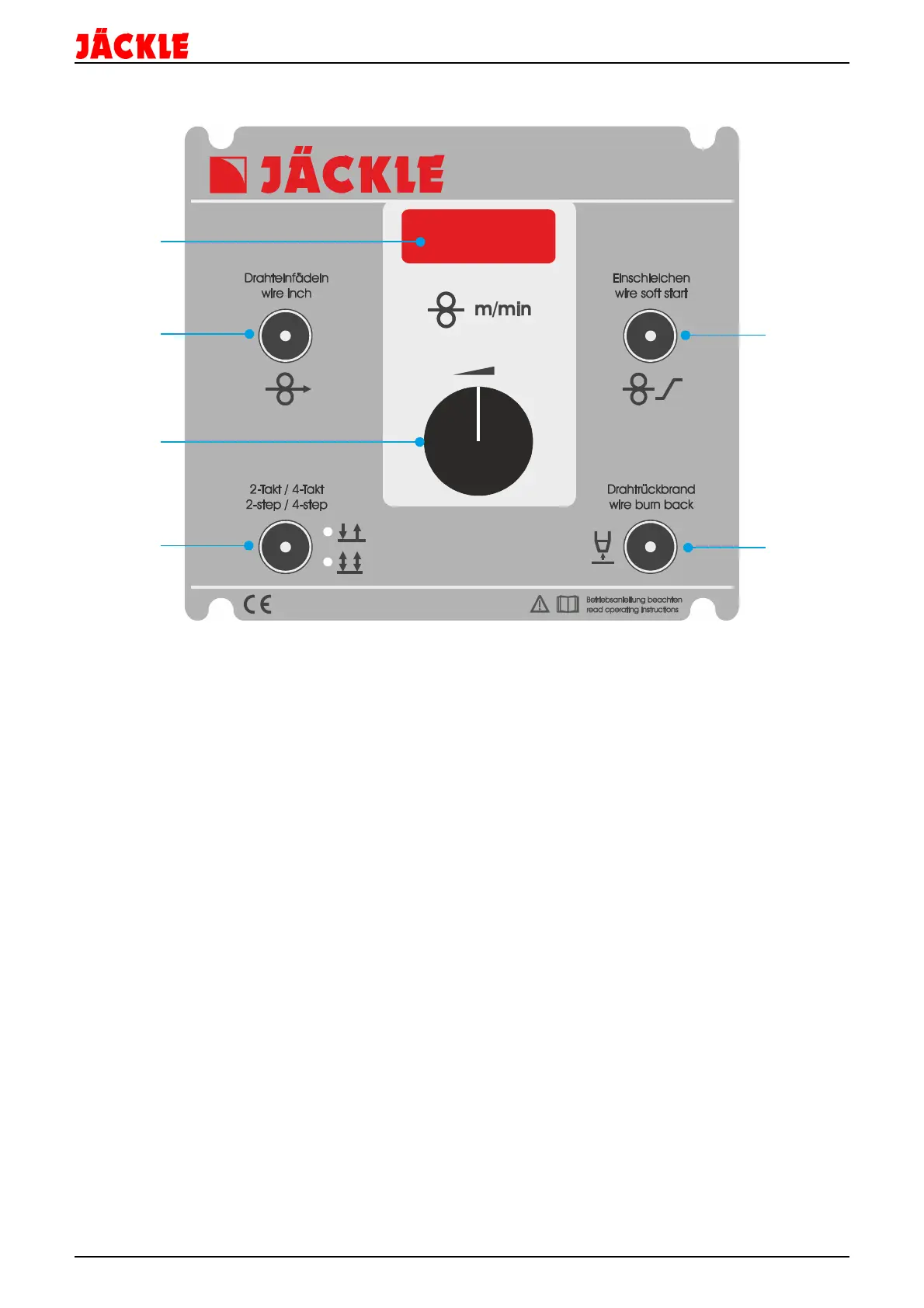

1 – Anzeige Display für die Drahtgeschwindigkeit, Einschleichgeschwindigkeit und die Drahtrückbrandzeit
Während des Schweißens und im Hold (15s) wird der Schweißstrom angezeigt.
z.B.: 178A
2 – Bedientaste um die Drahteinfädelfunktion zu aktivieren
Der Draht wird gefördert solange die Taste gedrückt wird
3 – Drehknopf um die Drahtgeschwindigkeit, Einschleichgeschwindigkeit und die Drahtrückbrandzeit
einzustellen
4 – Bedientaste um zwischen 2-Takt und 4-Takt Betrieb umzuschalten
Die jeweilige LED leuchtet
5 – Bedientaste um die Einschleichgeschwindigkeit (Startgeschwindigkeit) zu verändern
Taste drücken und mit dem Drehknopf den gewünschten Wert einstellen.
Einstellbereich 10 – 100% der Schweißgeschwindigkeit
6 - Bedientaste um die Drahtrückbandzeit (Drahtlänge am Schweißende) zu verändern
Taste drücken und mit dem Drehknopf den gewünschten Wert einstellen.
Einstellbereich -10 (langes Drahtende) bis +10 (kurzes Drahtende)
MC 15
1
2
3
4
5
6
