Jackle MIG 405 - Steuerung MC 5

MIG 325,405,505
Betriebsanleitung Seite 11

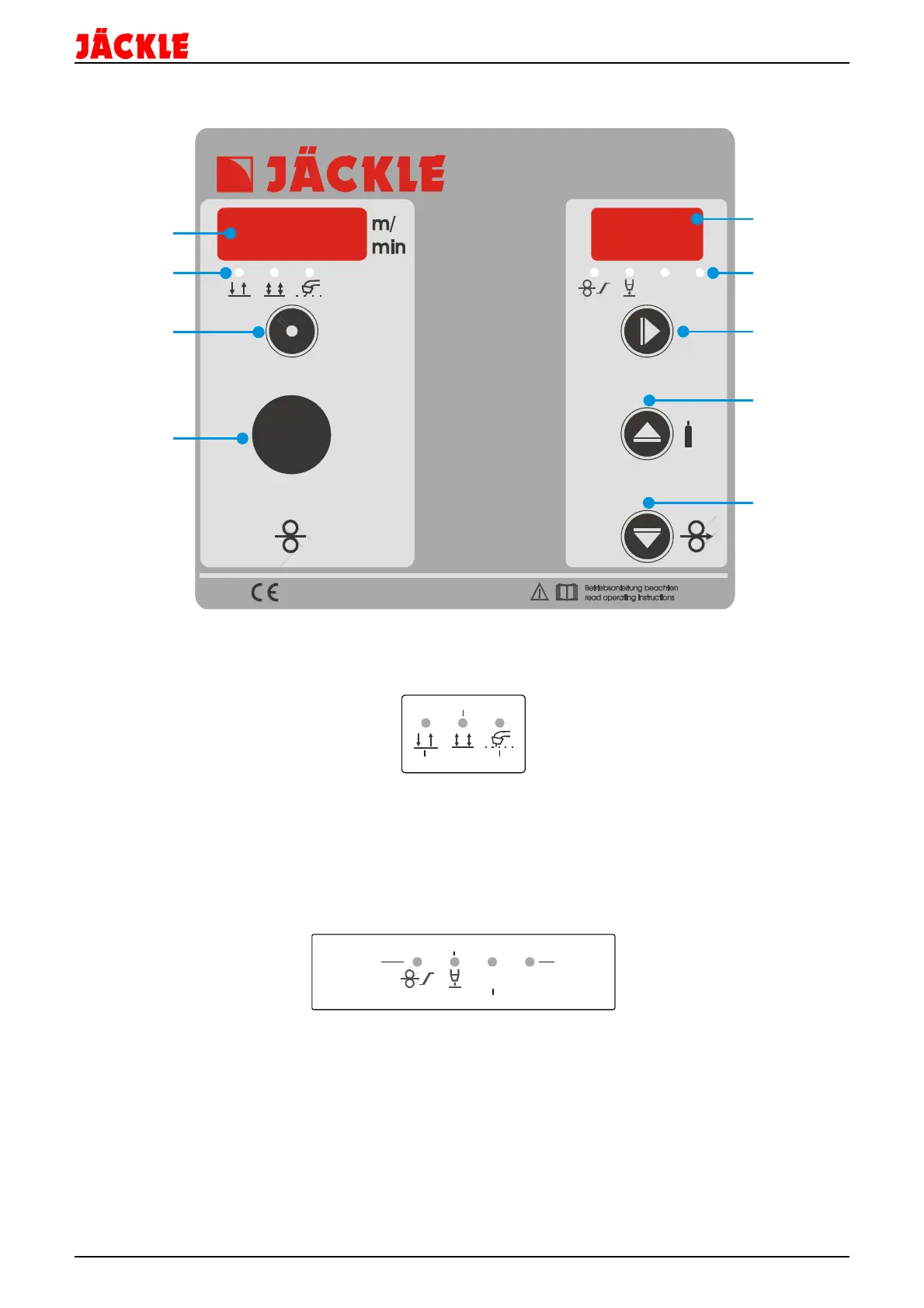

9. Steuerung MC 5
1 – Anzeige Display Drahtgeschwindigkeit in m/min, blinkender Punkt: HOLD Funktion aktiv
2 – LED Anzeige ob 2-Takt, 4-Takt oder 2-Takt Punkten aktiv ist
3 – Bedientaste um zwischen 2-Takt, 4-Takt, 2-Takt – Punkten durch tippen umzuschalten
4 – Drehknopf um die Drahtgeschwindigkeit in m/min einzustellen
5 – Anzeige Display für den Schweißstrom in Ampere oder die Schweißspannung in Volt, sowie die
Einschleichgeschwindigkeit und die Drahtrückbrandzeit
6 – LED Anzeige ob Einschleichgeschwindigkeit, Drahtrückbrandzeit, Schweißspannung oder Schweißstrom
angezeigt wird
7 – Bedientaste um zwischen Einschleichgeschwindigkeit, Drahtrückbrandzeit, Schweißspannung und dem
Schweißstrom (bei eingeschaltetem Punkten die Punktzeit) umzuschalten
8 – Bedientaste um den Gastest zu aktivieren, bzw. um im Einstellmodus die Werte von Einschleich-
geschwindigkeit, Drahtrückbrandzeit erhöhen (LED 6 blinkt)
9 – Bedientaste um die Drahteinfädelfunktion zu aktivieren bzw. um im Einstellmodus die Werte von
Einschleichgeschwindigkeit, Drahtrückbrandzeit zu verkleinern (LED 6 blinkt)
MC 5
TEST
V
A
1
2
3
4
5
6
7
8
9
2-Takt
4-Takt
Punkten
A
Ein-
schleichen
Rückbrand
Schweißspannung
Schweiß-
strom
V
