JACOBSEN FAIRWAY 305 Serija CG2
PRIROČNIK ZA VARNOST, UPRAVLJANJE IN VZDRŽEVANJE
sl-49
9.8 PRILAGODITEV REZALNEGA CILINDRA
ZA SPODNJE REZILO
Da bi preverili, če je rezalni cilinder pravilno
nastavljen na spodnje rezilo, pridržite tanek list
papirja med robom rezila in spiralnimi rezili ter cilinder
ročno zavrtite.
Papir mora biti ravno prerezan vzdolž celotne dolžine
spodnjega rezila, če ni, so potrebne dodatne
nastavitve, VENDAR NE PRITRJUJTE
PREMOČNO. Če je cilinder izrabljen, bo morda pred
nastavitvijo potreboval prevesanje.
Prilagajanje:

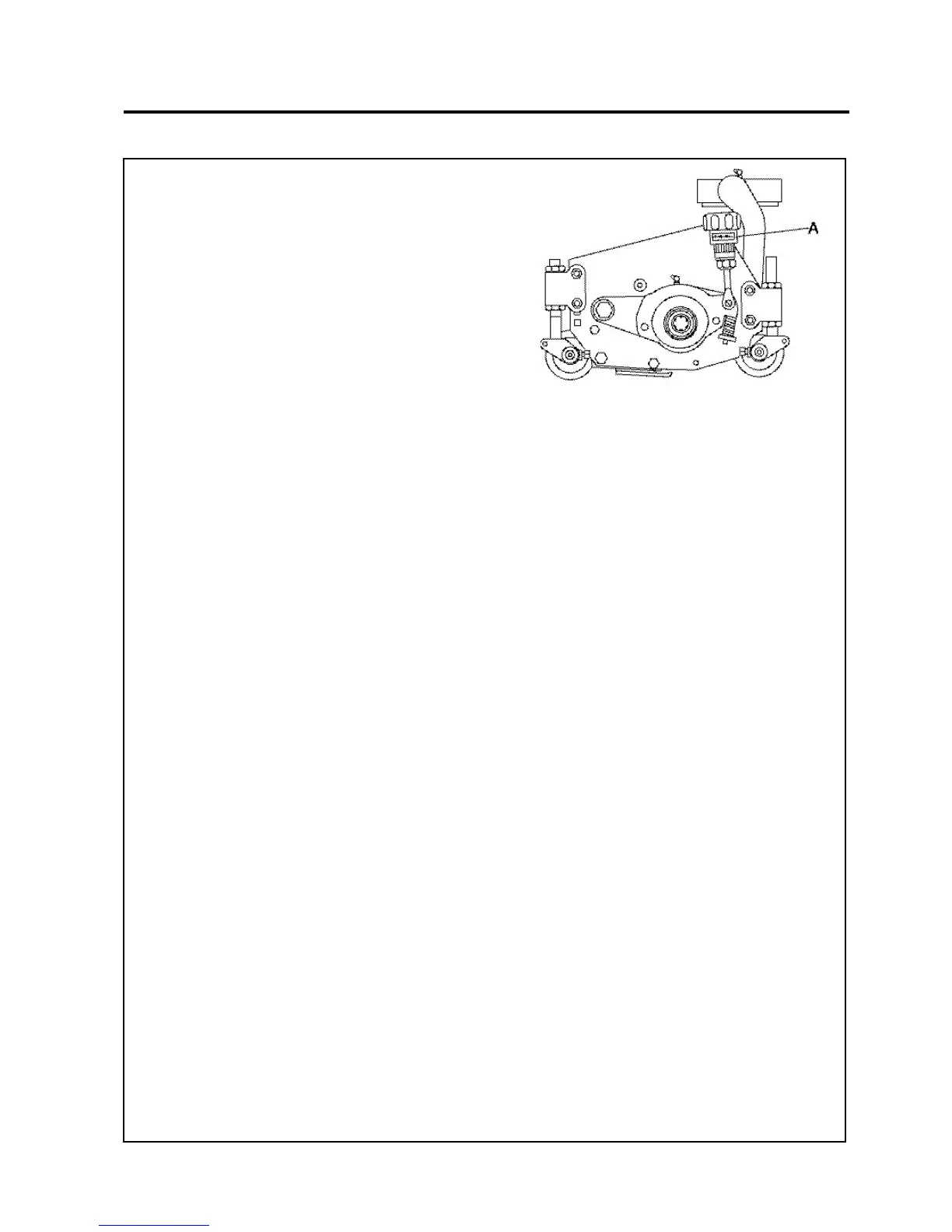

1. Da bi prilagodili cilinder na dvigalo spodnjega rezila
in izmenjajte obračajte levo in desno ročno kolo (A
Sl. 3). (v smeri urinega kazalca za rez in v nasprotni
smeri brez reza) ter spustite. Kolo obračajte, dokler
se ne zaskoči v zaklepni obroček. Prilagojevalnik je
zaklepnega tipa in vsaka stopnja zaklepa premakne
cilinder za pribl. 0,04 mm.
TO JE SAMOZAKLEPNI MEHANIZEM, ZATO GA NI
TREBA ODKLENITI ALI ZAKLENITI.
POMEMBNO: PRI ZAHTEVNIH POGOJIH TAL BO
MORA TREBA ZAKLENITI MATICE TAKO, DA
ZAVARUJETE OHIŠJA LEŽAJEV PRI NJIHOVEM
VHODU NA STRANSKI OKVIR TAKO, DA
PRILAGODITE REŽE, S ČIMER ZADRŽITE
CILINDER V NASTAVITVI SPODNJEGA REZILA.
TO OPRAVITE V SKLADU Z IZKUŠNJAMI. MATICE
JE PONAVADI TREBA PRITEGNITI DO KONCA IN
POTEM OBNRNITI NAZAJ ZA 1/2 ZAVOJA, DA
OMOGOČITE PRILAGODITEV ROČNEGA
KOLESA, NE DA BI PREJ MORALI ODVITI MATICE.
LEŽAJI REZALNIH CILINDROV
Ležaji rezalnih cilindrov so samoprilagoditveni
konični valjčni ležaji, ki ne zahtevajo prilagoditev.
LEŽAJI SPREDNJEGA IN ZADNJEGA VALJA
Valjčni ležaji so samoprilagoditveni konični valjčni
ležaji, ki ne zahtevajo prilagoditev.
9. PRILAGODITVE
