5 FONCTIONNEMENT
fr-26
5.6 CONDUITE / TRANSPORT __________________________________________________
Lisez et respectez les consignes de sécurité figurant dans la
présente notice lorsqu'il vous faut conduire ou transporter la
machine. Quand vous devez faire marche arrière, regardez
d'abord derrière vous pour vous assurer que la voie est
libre.
IMPORTANT : Quand la machine doit circuler sur des voies
publiques, ses spécifications doivent se conformer aux
réglementations régionales. Adressez-vous aux organismes
régionaux pour vous procurer les renseignements requis.
Il est possible de poser des barres de transport sur la
tondeuse afin de bloquer les unités de coupe gauche et
droite en position verticale de transport. Ces barres peuvent
être rangées derrière le siège de l’opérateur. Il est
recommandé de les utiliser lorsqu’il faut transporter la
machine sur des terrains rugueux, voies publiques ou sur
une remorque.
Levage des unités de coupe pour les placer en position
de transport :
Placez le commutateur du touret sur OFF (ARRET) et tirez
en arrière sur le levier de tonte. Conservez le levier en
position de levage jusqu’à ce que toutes les unités de coupe
soient levées et que les biellettes de levage soient
totalement levées (transport).
Pose des barres de transport :
1. Levez les unités de coupe pour les placer en position de
transport.
2. Désembrayez les entraînements, serrez le frein de
stationnement et arrêtez le moteur.
3. Placez la barre de transport (C) entre la goupille du
pivot de cylindre et la biellette de levage, tel indiqué
sur le schéma ci-après. Dès la barre en place, fixez-la
avec la goupille (B).
Deux (2 RM) ou quatre (4 RM) roues motrices peuvent être
sélectionnées pour le transport.
IMPORTANT : L’interrupteur de tonte doit se trouver sur
ARRET lors du transport de la machine.

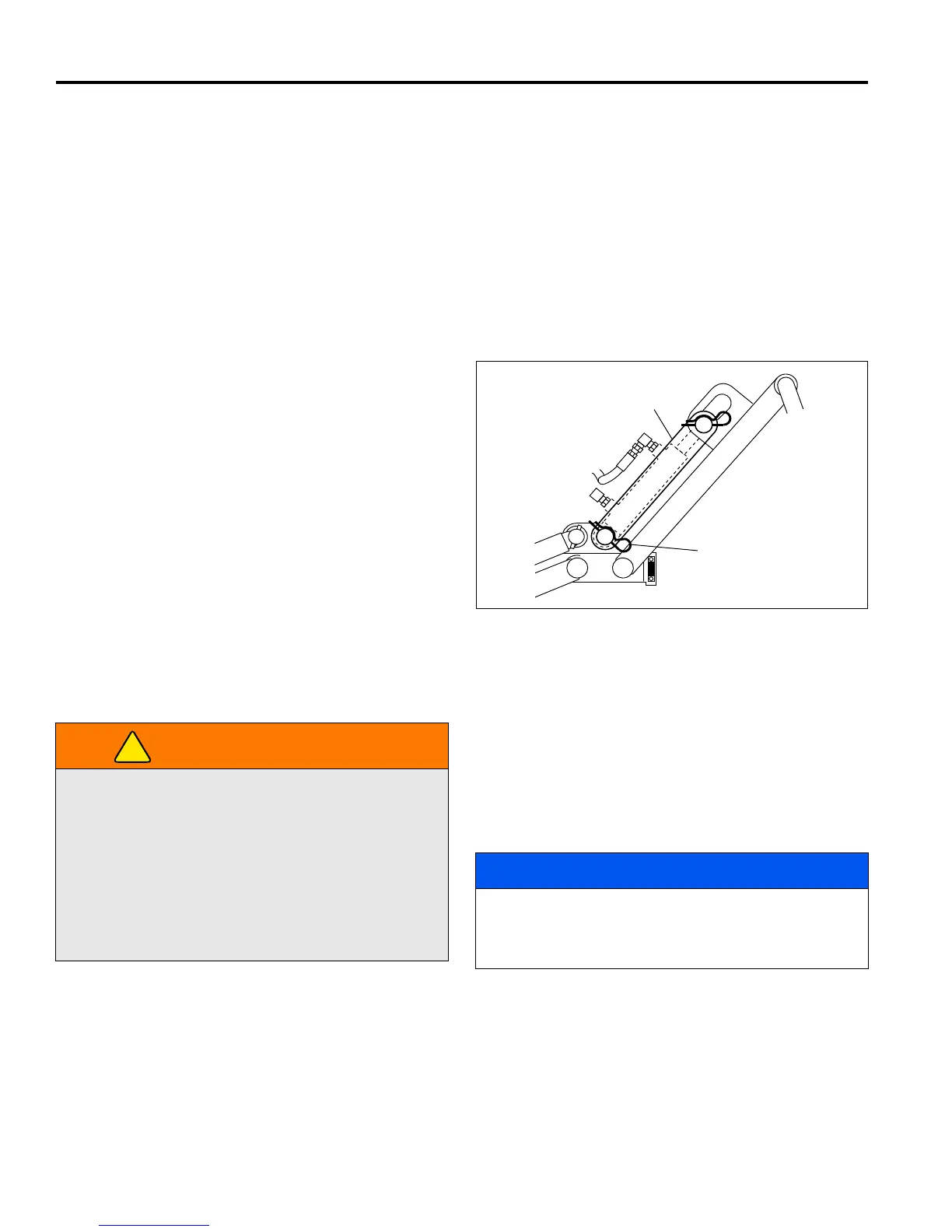

Schéma 5B
5.7 TONTE __________________________________________________________________
Tonte :
1. Quand des barres de transport sont posées, retirez-les
et rangez-les.
2. Placez le commutateur du touret en position ON
(MARCHE) (haute). Ceci place également le levier de
l’unité de coupe en mode automatique. Voir Levier de
levage de l’unité de coupe, page 9.
3. Placez le levier des cylindres brèvement en avant pour
descendre les cylindres qui se mettent
automatiquement à tourner dès que les unités de
coupe sont descendues.
4. Ramenez le levier de tonte en arrière et relâchez-le
pour lever les unités de coupe. Elles s’arrêtent alors de
tourner et se lèvent en position de coupe transversale.
Continuez de maintenir le levier pour les placer en
position de transport jusqu’à ce qu’elles soient
complètement levées.
Le moteur doit toujours tourner à fond pour tondre.
Pose/dépose des collecteurs d’herbe :
1. Placez le commutateur du touret en position OFF
(ARRET) (basse), abaissez les unités de coupe au sol,
serrez le frein de stationnement et coupez le moteur.
2. Inclinez le corps du collecteur de façon à ce que le
bord avant ne touche pas l’unité de coupe et faites
glisser le collecteur pour le sortir ou le fixer sur son
châssis.
B
C
LF005
AVERTISSEMENT
Risque de blessures : Eloigner les mains, pieds et
vêtements des unités de coupe quand les lames
tournent.
NE JAMAIS
nettoyer les unités de coupe avec les mains.
Utiliser une brosse pour retirer les brins d’herbe des
lames, Les lames sont tranchantes et risquent de blesser.
Pour dégager les obstacles sur le chemin de l’unité de
coupe, débrayer la prise de force, serrer le frein de
stationnement, arrêter le moteur et enlever la clé de
contact puis retirer l’obstacle.
!
AVIS
Il ne faut jamais utiliser les cylindres sans tondre afin
d’éviter de les endommager de même que la contrelame.
Une friction excessive et de la chaleur se produisent
entre eux et abiment les bords tranchants.
