Jacobsen LF 4677 Turbo 67963

6 TABLEAUX DE MAINTENANCE ET DE GRAISSAGE
fr-30

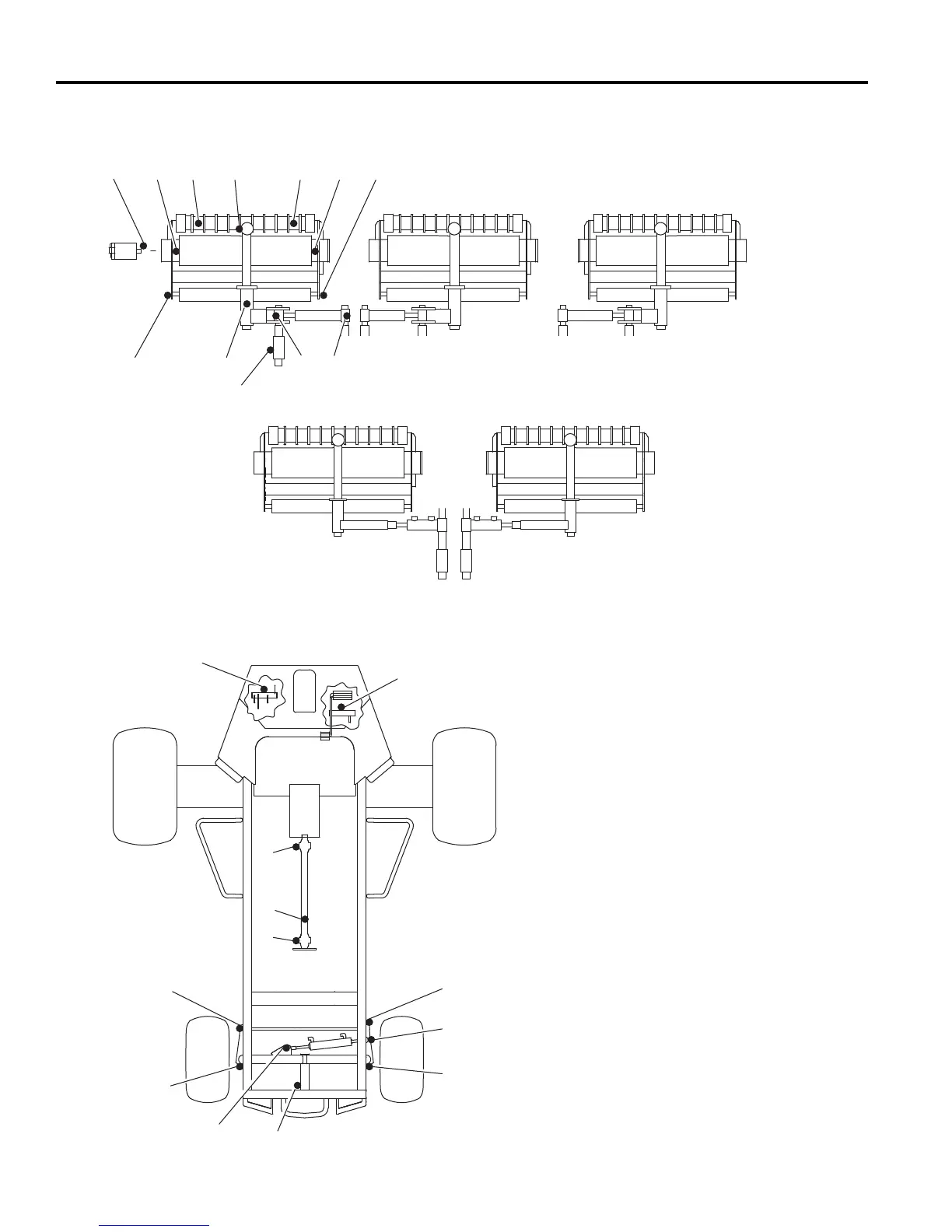

6.3 TABLEAU DE GRAISSAGE__________________________________________________
2
33
5
6
77
8
8
9
10
12 12 11 13
11
13
14
14
14
4
15
1
9
Raccords de graissage
F1 - 50 heures (hebdoma-
dairement)
1 Logement d’articulation
2 Biellette de levage
3 Vérins de levage
4 Pivot de biellette de levage
5 Pivot de pédale de frein
6 Pivot de pédale de traction
7Rotule
8 Pivot de direction
9 Vérin de direction
10 Pivot d’essieu
F2 - 100 heures
11 Cavité de roulement de rouleau
12 Rouleau avant
13 Rouleau arrière
14 Arbre moteur
F3 - 250 heures
15 Cannelure de moteur
Les points de graissage sont tous les
mêmes sur les rouleaux
LF023
