8 RÉGLAGES
fr-46
8.14 PINCEMENT DE LA DIRECTION______________________________________________
1. Placez les roues en ligne droite.
2. Desserrez les contre-écrous (J) des deux côtés de la
barre d’accouplement (M).
3. Faites tourner la barre d’accouplement (M) pour
obtenir un pincement correct qui ne doit pas dépasser
1,5 mm (K) puis resserrez les contre-écrous.
4. Après avoir réglé la barre d’accouplement, réglez le
vérin de direction en filetant la tige (N) vers l’intérieur
ou l’extérieur de la rodule de façon à ce que le bras
pivotant (L) laisse entre 0,8 et 2 mm (O) de libre sur la
butée de l’essieu quand le vérin est sorti
complètement.

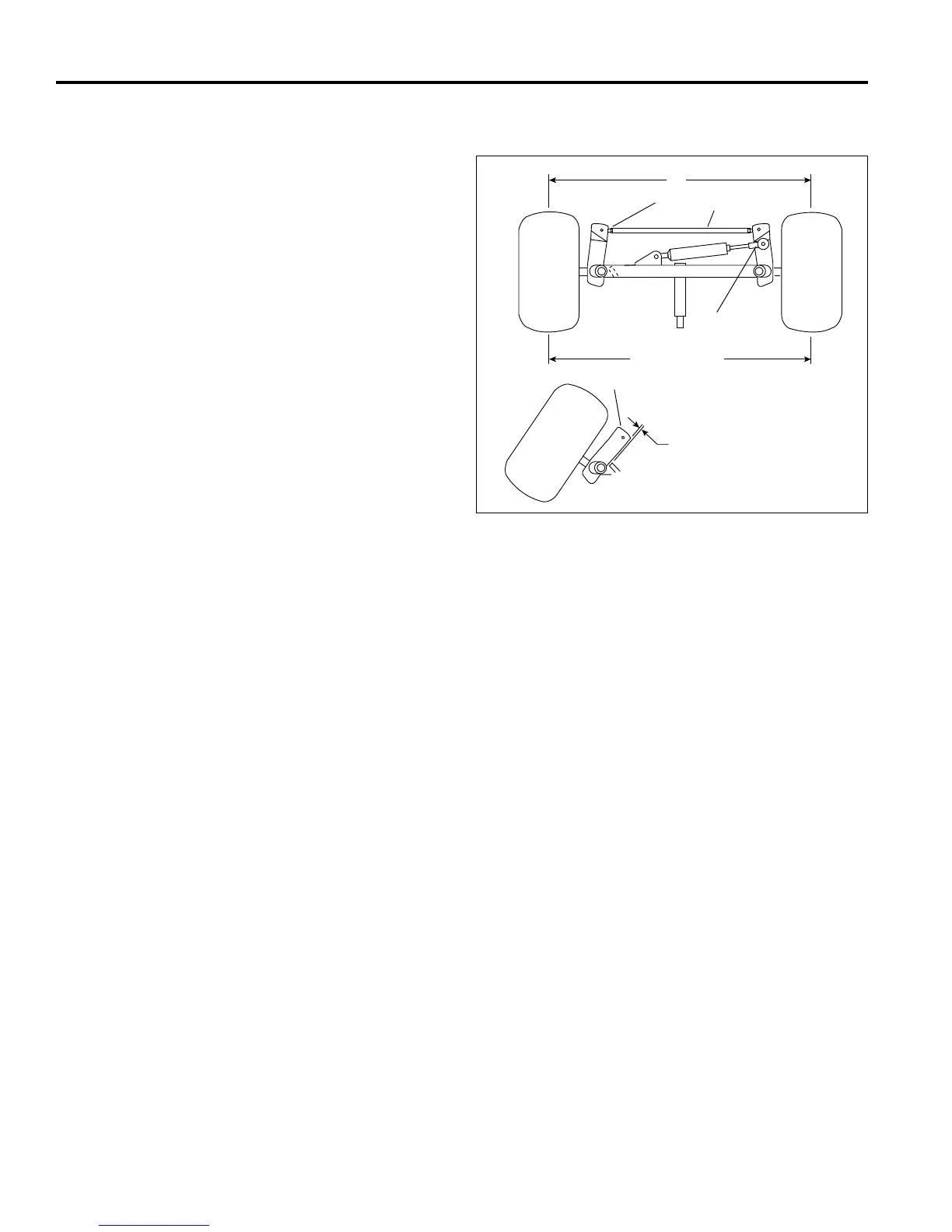

Schéma 8N
0,8 - 2 mm
J
M
N
O
K
K +0 - 1,5 mm
L
LF016
