Jacobsen LF 4677

6 WARTUNGS- UND SCHMIERPLÄNE
D-38

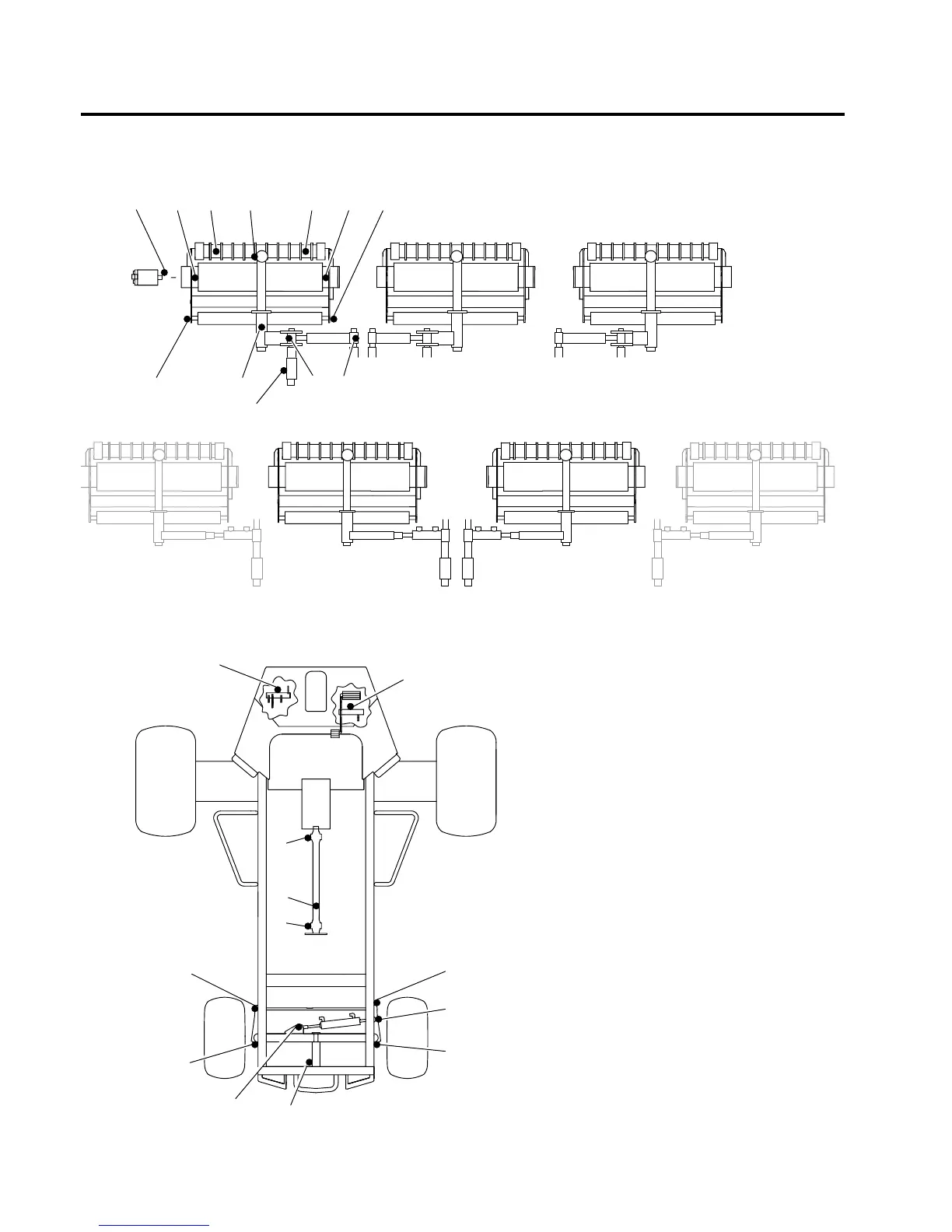

6.3 SCHMIERPLAN ___________________________________________________________
Schmierstellen
F1: Alle 50 Stunden
(wöchentlich)
1
Drehgehäuse
2 Hebelarm
3 Hubzylinder
4 Hebelarm-Drehgelenk
5 Bremspedal-Drehgelenk
6 Fahrpedal-Drehgelenk
7 Kugelgelenk
8 Lenkzapfen
9 Lenkzylinder
10 Achsschenkel
F2: Alle 100 Stunden
11 Lagerhohlraum des
Schneidzylinders
12 Vordere Rolle
13 Hintere Rolle
14 Antriebswelle mit
U-Gelenk
F3: Alle 250 Stunden
15
Motorkeilwelle
1
2
33
4
11
11
12
12
13
13
14
14
14
5
6
15
7
7
8
8
9
10
9
Die Schmierstellen sind für alle Schneidzylinder gleich.
LF023
