60
(0 3b, Det. 6-7) Den Druckmesser und die Anschlüsse mit
den zugehörigen Dichtungen am Umsteuerventil montieren.
(0 3b, Det. 8-9) Das Umsteuerventil am Behälter montie-
ren.
(0 3b, Det. 10) Das Ventil an die Leitungen des Whirlpools
anschließen, wie gezeigt.

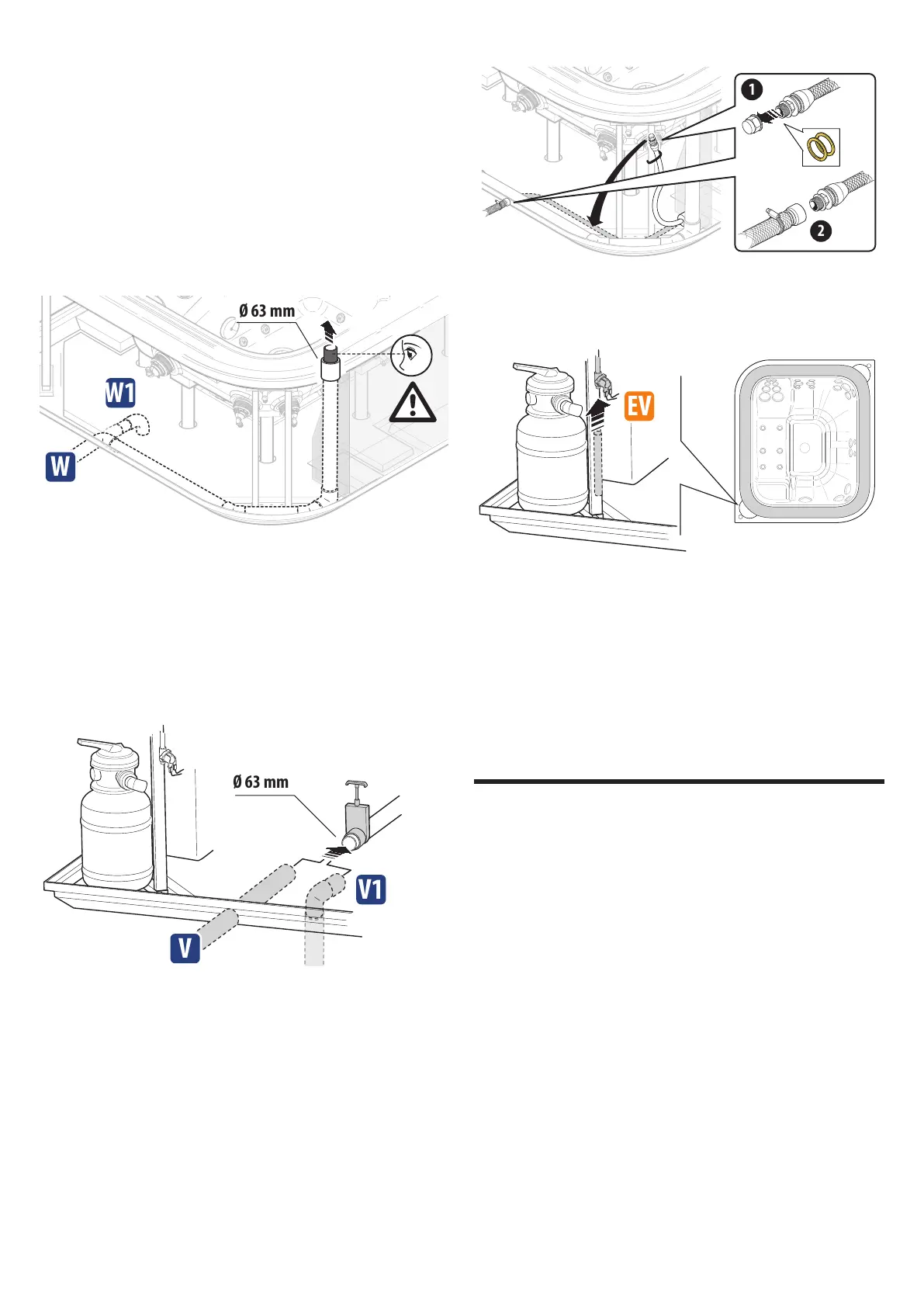

Für den Anschluss des Abusses siehe das Vorinstallations-
blatt; in diesem Zusammenhang auch den Anschluss des Über-
laufs der Ausgleichsbecken vornehmen (in Position W oder W1).
W1
Ø 63 mm
W
n
ACHTUNG: Der Ablauf des Überlaufs der Ausgleichs-
becken muss immer oen gelassen werden.
m
ACHTUNG: Die beiden Ablaueitungen (Abuss des
Whirlpools, Det. V/V1 und Abuss des Überlaufs,
Det. W/W1) können miteinander verbunden werden,
ABER NICHT VOR den jeweiligen Sperrventilen, da
sonst der Betrieb der Anlage vollständig beeinträch-
tigt wird.
Ø 63 mm
V1
V
Hinweis für den Anschluss des Abusses der Ausgleichsbe-
cken: Der werkseitig vorgesehene Schlauch ist mit einem Anschluss
mit Dichtungen versehen, an den das Abusssystem der Immobilie
angeschlossen werden kann; alternativ dazu kann das Ausgleichs-
becken direkt an den Abuss angeschlossen werden (durch Entfer-
nen des vorgerüsteten Schlauchs), wobei bei Bedarf der mitgelie-
ferte Anschluss (oder ein Ventil) zum Ablassen des Wassers genutzt
werden kann.
1
2
Den Anschluss des Magnetventils an das Wassernetz vorneh-
men.
EV
■ Modelle für wärMepuMpe Jacuzzi® (eco Heat/coolpo-
wer): Schließen Sie den Whirlpool an die Wärmepumpe an (si-
ehe entsprechendes Handbuch).
Das Schließsystem mit Schlüssel der Abdeckung montieren
(0 4).
Anschlüsse und elektrische Sicherheit
Es ist Aufgabe des Installateurs die richtigen Leiter mit entspre-
chenden Merkmalen und Nennquerschnitt für die Stromaufnahme
des Whirlpools zu wählen (siehe Datenblatt der Vorinstallation).
Kabelverlauf, Materialwahl und die besten Installationslösungen
bleiben der Fachkenntnis und Erfahrung des Installateurs überlas-
sen; er ist für die vorschriftsmäßige Ausführung verantwortlich, die
er auch bescheinigen muss.
Den Anschluss an das Klemmenbrett vornehmen, wie in den
zugehörigen Schaltplänen gezeigt (0 5).
n
WICHTIG: In Ländern mit einer zweiphasigen Strom-
versorgung (L+L) mit einer Spannung von 220-240V er-
folgt der Auschluss immer an den Klemmen L1 und N.
ANM: Wenn das elektrische System, das den SPA versorgt, vor
dem Anschließen aus zwei (oder drei) Phasen besteht (+ Neu-
tral, 380-415 V, 2-3N ~) entfernen Sie die Brücke oder die Brü-
cken in der Nähe des Klemmenbretts.
