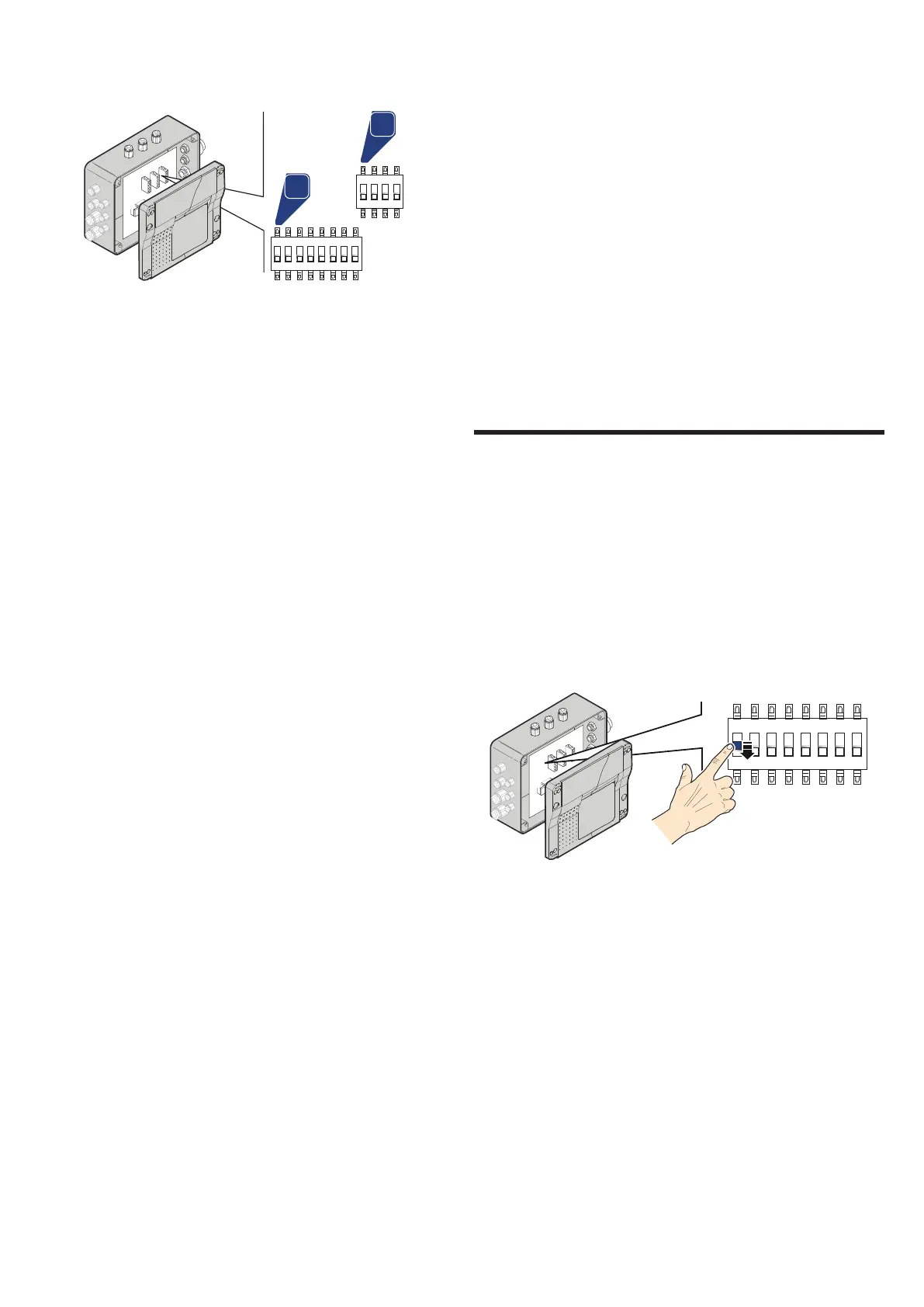

 Überprüfen Sie die Anordnung der Schalter ("Dip-Switch"), ba-
sierend auf dem Spa-Modell und den gewählten Einstellungen.
b1
b2
1 2 3 4 5 6 7 8
ON
1 2 3 4
ON
 WECHSELBANK "b1"
dip switch 1 Begrenzung des elektrischen Verbrauchs (AUS =
16A; EIN = 32A).
dip switch 2 Pumpe 1 (prüfen, ob sie in der Position OFF steht).
dip switch 3 Pumpe 2 (prüfen, ob sie in der Position ON steht).
dip switch 4 Blower (OFF = vorhanden; ON = abwesend).
dip switch 5 Filtrationspumpe (OFF = vorhanden; ON = abwe-
send).
dip switch 6 Kontakt AUX (OFF= Heizmodus: Heizgerät, Wär-
metauscher oder Wärmepumpe Jacuzzi® Eco
Heat; ON= Kühlmodus: für Wärmepumpe Jacuzzi®
Cool Power).
dip switch 7 Strömungswächter (prüfen, ob er auf OFF steht).
dip switch 8 Flow-Erkennung (überprüfen Sie, ob es in der
OFF-Position ist).
 WECHSELBANK"b2"
dip switch 1 Level (stellen Sie sicher, dass es in der ON-Position ist).
dip switch 2 Deaktiviert die Filterpumpe in Abhängigkeit des
Standsensors (dieser muss auf ON geschaltet sein).
dip switch 3 Füllstandssensor (prüfen, ob er auf OFF steht).
dip switch 4 Temperaturfühler (prüfen, ob er in der Position
OFF steht).
- Um den von den Normen vorgesehenen Schutzgrad gegen
Wasserspritzer zu gewährleisten, wurde eine Kabelklemme
montiert, um den Anschluss an das Stromnetz zu erleichtern.
- Nach beendeter Installation müssen die Kabelklemme und der
Deckel des Schaltkastens hermetisch geschlossen werden.
■ Modelle für Jacuzzi® wärMepuMpe (eco Heat/cool-
power): Für den Anschluss des Whirlpools siehe die entspre-
chende Anleitung.
JACUZZI EUROPE S.p.A. lehnt jede Haftung ab, falls:
Die Installation durch nicht fachmännisches und/oder für die Zer-
tizierung der ausgeführten Leistung nicht befugtes Personal vor-
genommen wird.
Die im Land, in dem das Gerät installiert wird, geltenden Richtlinien
bzw. Gesetzesvorschriften in Bezug auf elektrische Anlagen in Ge-
bäuden nicht eingehalten werden.
Die in diesem Handbuch enthaltenen Installations- und Wartungs-
anleitungen nicht befolgt werden.
Für die Installation ungeeignete und/oder nicht bescheinigte Ma-
terialien verwendet werden. Die Whirlpools nicht nach den oben
aufgeführten Angaben aufgestellt werden.
Die Arbeiten nicht korrekt ausgeführt werden, so dass der Schutzgrad
der elektrischen Geräte gegen Spritzwasser beeinträchtigt oder der
Schutz gegen elektrische Schläge bei direkter oder indirekter Berüh-
rung verändert wird, bzw. anomale Bedingungen in Bezug auf Isolie-
rung, Fehlerstrom oder Überhitzung geschaen werden.
Falls Bauteile oder Geräteteile ausgewechselt oder geändert wer-
den, so dass sie nicht mehr dem Zustand bei der Anlieferung ent-
sprechen, ist der Hersteller nicht mehr haftbar.
Wenn das Gerät durch unbefugtes Personal repariert wird oder kei-
ne Originalersatzteile der Firma Jacuzzi Europe S.p.A. verwendet
werden.
Begrenzung des Stromverbrauchs
Wenn keine ausreichende elektrische Energie vorhanden ist und
der Strombegrenzer aktiviert werden soll, muss die Systemsoftware
wie gezeigt konguriert werden (um zu ermitteln, welche Art von
Schaltkasten am Whirlpool installiert ist, siehe die Schaltpläne).
Stellen Sie sicher, dass das Spa von der Stromversorgungslei-
tung getrennt ist.
 Entfernen Sie die Abdeckung des Schaltkastens und stellen
Sie den Schalter ("DIP-Switch") Nr. 1 auf OFF.
1 2 3 4 5 6 7 8
ON
In dieser Position ist die elektrische Absorption auf 16 A be-
grenzt (weitere Informationen nden Sie in den Anmerkungen am
Ende des Kapitels).
HINWEISE
- Wenn der DIP-Schalter 1 auf OFF steht, wird der Stromverbrauch
des Whirlpools auf 16A begrenzt; unter diesen Bedingungen schal-
tet sich das elektrische Heizgerät bei Betätigung der Hydromassa-
gepumpe ab).
- Wenn hingegen der DIP-Schalter 1 auf ON steht, wird der maxima-
le Stromverbrauch gewählt.
