C. THERMOSTAT D’AMBIANCE JRT100 J1 / JRT100TW J2
Code de configuration : FCC.BRE / FCC.BRE
décharge de traction
décharge de traction
Bitube -tubes
C.. RÉGLAGES EN USINE

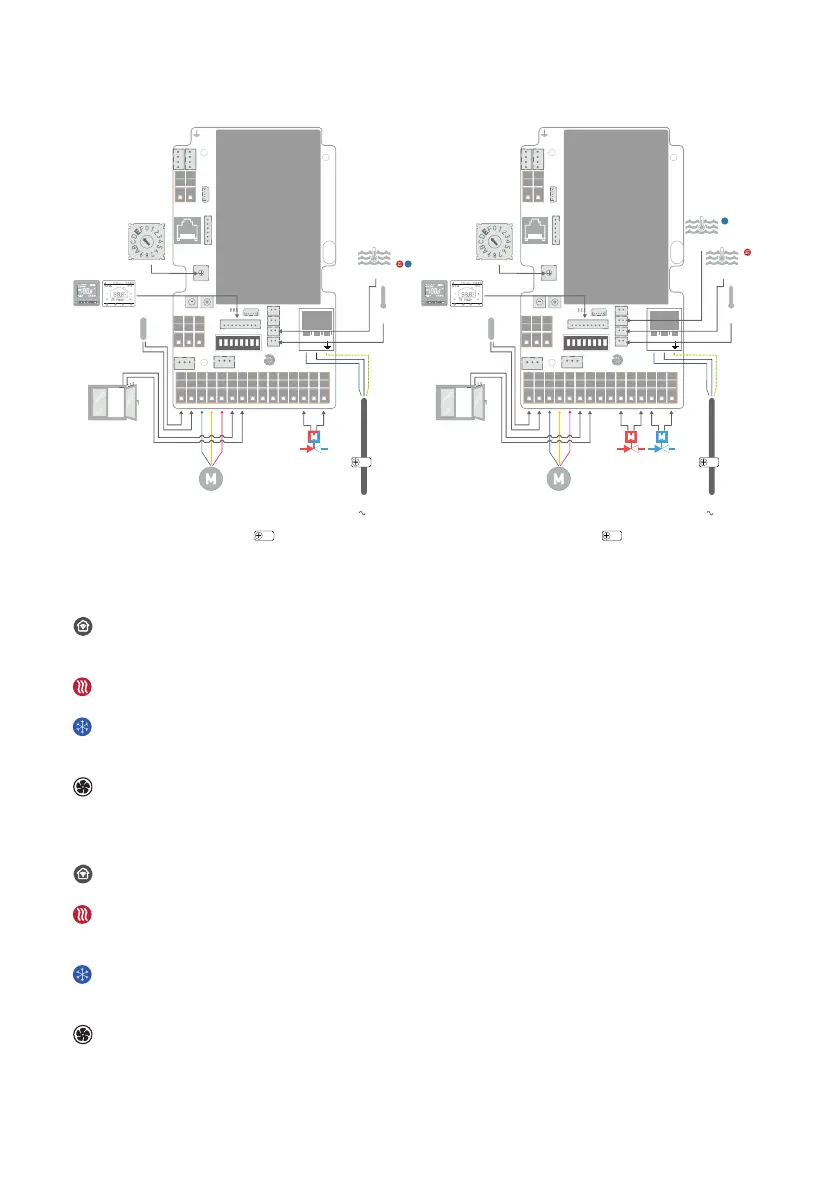

C.. raccordement bitubes
L’appareil est contrôlé via le thermostat d’ambiance. Le thermomoteur [G] est connecté et s’ouvre lorsque le
thermostat d’ambiance est en mode « chauffage » ou « refroidissement ».
L’appareil démarre dès que le thermostat d‘ambiance est en mode ‘chauffage’ et la température de l’eau > °C.
L’appareil démarre dès que le thermostat d’ambiance est en mode ‘refroidissement’ et la température de l’eau <
°C.
Vitesse déterminée par le thermostat d’ambiance.
C.. raccordement -tubes
L’appareil est contrôlé via le thermostat d’ambiance.
L’appareil démarre dès que le thermostat d‘ambiance est en mode ‘chauffage’ et la température de l’eau > °C. Le
thermomoteur [G] est connecté et s’ouvre lorsque le thermostat d’ambiance est en mode « chauffage ».
L’appareil démarre dès que le thermostat d’ambiance est en mode ‘refroidissement’ et la température de l’eau <
°C. Le thermomoteur [H] est connecté et s’ouvre lorsque le thermostat d’ambiance est en mode « refroidissement ».
Vitesse déterminée par le thermostat d’ambiance.
