2. EINSTELLUNGEN
.. WASSERTEMPERATUR ANPASSEN

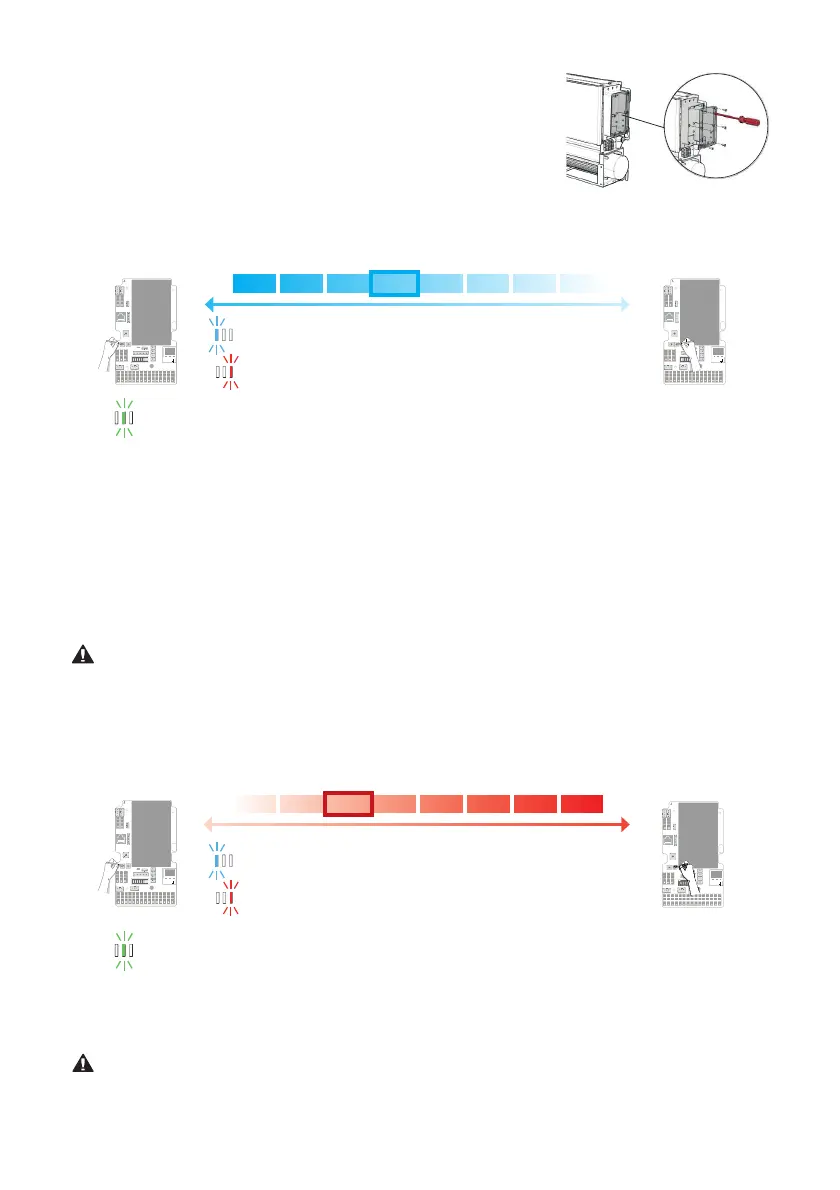

... Einstellung maximale Wassertemperatur Kühlen
Wenn Sie die Temperatur niedriger einstellen, startet das Gerät später. Wenn die
Wassertemperatur höher eingestellt wird, startet das Gerät schneller .
. Start einstellen: Drücken Sie die [-] Taste der Platine bis die blaue LED x blinkt.
. Drücken Sie kurz die Taste [-] oder [+], um die Temperatur einzustellen .
. Herunterfahren einstellen: Drücken Sie die [-] Taste der Platine bis die blaue LED x blinkt.
... einstellen der minimalen Wassertemperatur Heizen
Wenn Sie die Temperatur höher einstellen, startet das Gerät später. Wenn die Wassertemperatur niedriger eingestellt
wird, startet das Gerät schneller .
Bei Verwendung einer Wärmepumpe kann es erforderlich sein, die Wassertemperatur auf einen niedrigeren Wert
einzustellen .
. Start einstellen: Drücken Sie die [+] Taste der Platine bis die rote LED x blinkt.
. Drücken Sie kurz die Taste [-] oder [+], um die Temperatur einzustellen .
 C C C C C C C C
Die blaue LED blinkt schnell sobald die minimale Temperatur erreicht ist.
Die blaue LED blinkt schnell sobald die minima-
le Temperatur erreicht ist.
Die rote LED blinkt schnell s
obald die maximale Temperatur erreicht ist.
Die rote LED blinkt schnell sobald die maximale Temperatur erreicht ist.
Automatische Überprüfung: Die grüne LED leuchtet, wenn die Wassertemperatur (Vorlaufwasser) kälter
als die eingestellte Wassertemperatur ist.
Automatische Kontrolle: Die grüne LED leuchtet auf, wenn die Wassertemperatur (Zufuhrwasser) die
eingestellte Wassertemperatur übersteigt .
 C C C C C C C C
. Herunterfahren einstellen: Drücken Sie die [+] Taste der Platine bis die rote LED x blinkt.
Nach  Sekunden werden die neuen Einstellungen automatisch gespeichert und das Gerät kehrt in den
ausgewählten Modus zurück.
