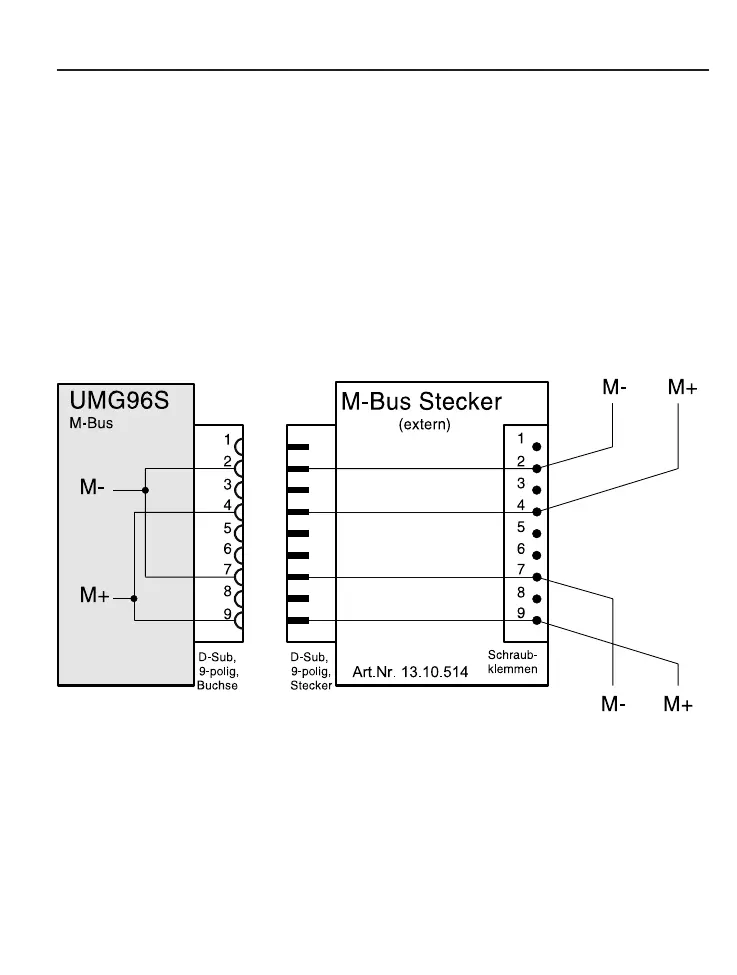

Abb.2. Anschluß über den zum Lieferumfang gehörenden M-Bus Steckers.
Anschluss der Busleitung
- Der Anschluss erfolgt über die 9-polige DSUB Buchse am UMG96S.
- Verwenden Sie den mitgelieferten Stecker.
- Schließen Sie die ankommende Leitung „M+“ an die Klemme 4 im Stecker und
„M-“ an Klemme 2.
- Eine eventuell weiterführende Busleitung „M+“ an Klemme 9 und „M-“ an Klemme 7.
- Beachten Sie, dass die Klemmen 4/2 und 9/7 im UMG96S gebrückt sind.
Deutsch
