jcb XR Series - Regolazione Della Catena Scavatrice; Ampiezza E Profondità DI Scavo

FUNZIONAMENTO
10L 10L

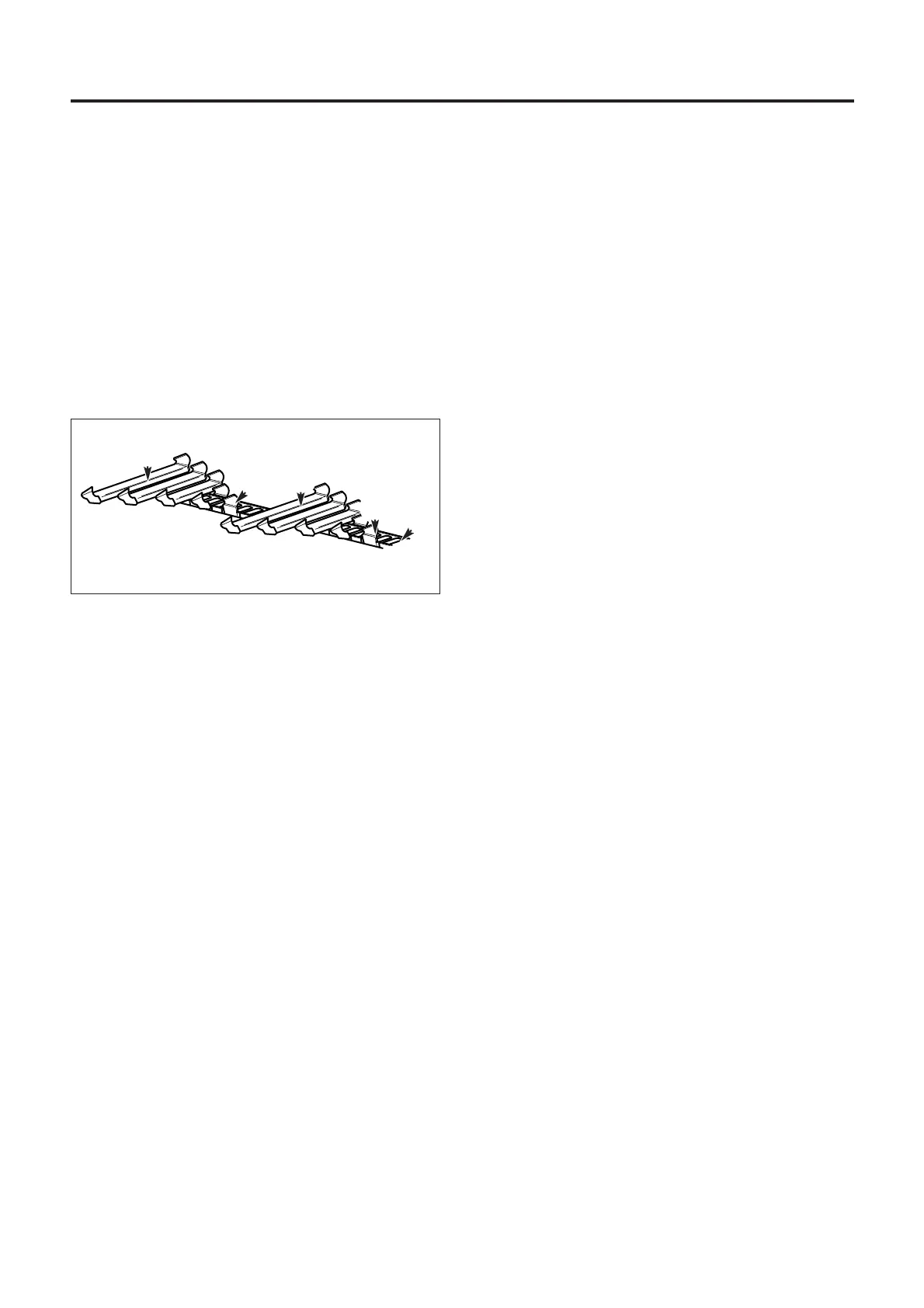

Regolazione della catena scavatrice
La regolazione consigliata è illustrata al disegno A. La
configurazione a ‘V’ presenta il dente 1 in posizione
centrale che funge da punto di entrata della ‘V’. La
configurazione a ‘V continua utilizzando i distanziali 2
maggiorati progressivamente ed il dente 1. Di conseguenza
il taglio ottenuto dalla rotazione della catena 3 diventa
progressivamente più largo. Per le misure limite ottenibili, si
prega di consultare la sezione a seguito (Ampiezza e
profondità di scavo).
Ampiezza e profondità di scavo
Consultare le Specifiche a pagina 22.
A1461-1
0881
AA
22
22
11
11
33
Nota: sono disponibili dispositivi per la pulizia degli
scavatrincee e kit di catene per scavatrincee opzionali
(consultare le Specifiche alla fine di questa stessa sezione).
