Jensen MSR2010 - Cablage

MSR2010
23

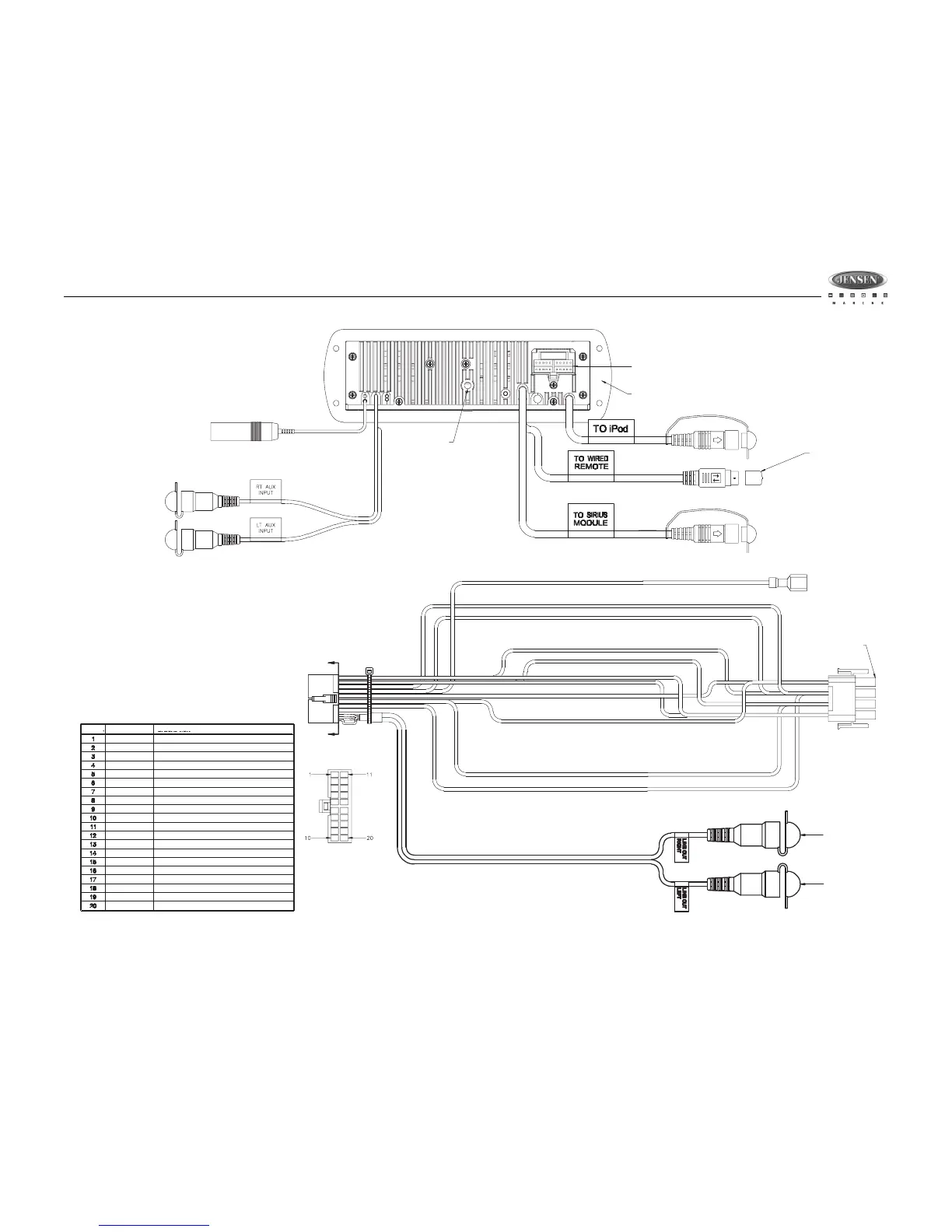

CABLAGE
A
A
Terre du chassis
Branchez à la borne terre ou à une partie
métallique propre et non-peinte du châssis.
Mise en marche 12V + ACC
Branchez au fil de la radio existante ou au
fusible de la radio.
Antenne de puissance
Branchez à l'antenne de puissance ou à
l'amplificateur.
VUE D'INSERTION DU FIL
VUE A-A
HAUT PARLEUR D'AVANT GAUCHE (-)
HAUT PARLEUR D'AVANT GAUCHE (+)
HAUT PARLEUR D'AVANT DROITE (+)
HAUT PARLEUR D'AVANT DROITE (-)
PAS DE CONNECTION
HAUT PARLEUR D'ARRIERE GAUCHE (+)
HAUT PARLEUR D'ARRIERE GAUCHE (-)
PAS DE CONNECTION
AUDIO NEGATIF LIGNE ARRIERE
NIVEAU LIGNE ARRIERE DROITE EN MARCHE
HAUT PARLEUR D'AVANT GAUCHE (+)
HAUT PARLEUR D'AVANT GAUCHE (-)
PAS DE CONNECTION
ANTENNE DE PUISSANCE
ALLUMAGE ACCESSOIRE
TERRE
PAS DE CONNECTION
PAS DE CONNECTION
PAS DE CONNECTION
NIVEAU LIGNE ARRIERE GAUCHE EN MARCHE
GRIS/NOIR
GRIS
VIOLET
VIOLET/NOIR
VIDE
VERT
VERT/NOIR
VIDE
NOIR/SHIELD
ROUGE
BLANC
BLANC/NOIR
VIDE
BLEU
ROUGE
NOIR
VIDE
VIDE
VIDE
BLANC
AIGUILLE COULEUR DE FIL DESCRIPTION
JAUNE
NOIR
GRIS
NOIR
BLANC
CONNECTEUR EMBASE
D'AMPLIFICATEUR A
12 AIGUILLE
CONNECTEUR D'ANTENNE DU
TYPE FEMELLE MOTOROLA
ENTRÉE AUXILIAIRE DROITE/
CONNECTEUR RCA FEMELLE
ROUGE
ENTRÉE AUXILIAIRE GAUCHE/
CONNECTEUR RCA FEMELLE
BLANC
M5 x 0.8 TROU
A VISSER
VOIR DETAILA
BAGUE D'ETANCHEITEE EN CAOUTCHOUC MOUSSE
CONNECTEUR IPOD/MINI-DIN
FEMELLE A 8 AIGUILLE
CASQUETTE DE VINYLE
EXTERNE A DISTANCE/
MINI-DIN MALE A 8 AIGUILLE
CONNECTEUR SIRIUS/MINI
DIN FEMELLE A 8 AIGUILLE
CONNECTEUR RCA
FEMELLE ROUGE
CONNECTEUR RCA
FEMELLE BLANC
