Jensen WMS190 - Cableado

WMS190
13

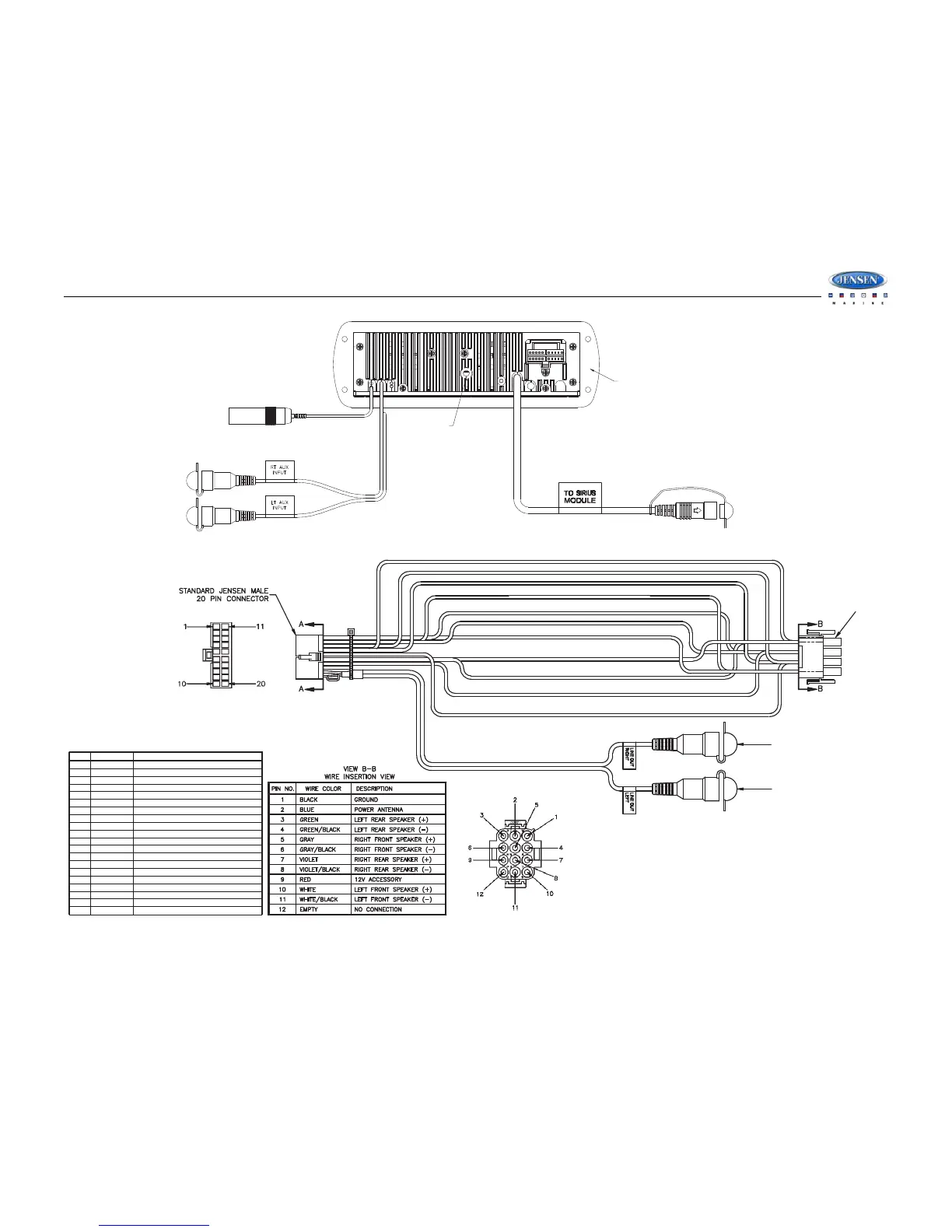

CABLEADO
GRIS/NEGRO
GRIS
VIOLETA
VIOLETA/NEGRO
VACÍO
VERDE
VERDE/NEGRO
NEGRO/SHIELD
ROJO
BLANCO
BLANCO/NEGRO
AZUL
ROJO
NEGRO
BLANCO
VACÍO
VACÍO
VACÍO
VACÍO
VACÍO
PIN DESCRIPCIÓNCOLOR ALAMBRE
ALTAVOZ DELANTERO DERECHO (-)
(+)
ALTAVOZ TRASERO DERECHO (+)
ALTAVOZ TRASERO DERECHO (-)
SIN CONEXIÓN
ALTAVOZ TRASERO IZQUIERDO (+)
ALTAVOZ TRASERO IZQUIERDO (-)
LÍNEA DEAUDIO NEGATIVA TRASERA
LÍNEA DE NIVELDE SALIDA DERECHA TRASERA
ALTAVOZ DELANTERO IZQUIERDO (+)
ALTAVOZ DELANTERO IZQUIERDO (-)
SIN CONEXIÓN
ANTENA DE ENERGÍA/AMPLIFICADOR GIRE
IGNICIÓN ACCESORIA
TIERRA
LÍNEA DE NIVELDE SALIDA IZQUIERDA TRASERA
ALTAVOZ DELANTERO DERECHO
SIN CONEXIÓN
SIN CONEXIÓN
SIN CONEXIÓN
SIN CONEXIÓN
VISTA A-A
VISTA DE INSERCIÓN DE CABLE
CONECTOR DE ANTENA
HEMBRA TIPO MOTOROLA
ENTRADAAUXILIAR DERECHA
/CONECTOR RCA HEMBRAROJO
ENTRADAAUXILIAR IZQUIERDA/
CONECTOR RCA HEMBRA
BLANCO
AGUJERO ROSCADO
M5 x 0.8
AMARILLO
GRIS
NEGRO
EMPAQUE DE ESPUMA
CONECTOR SIRIUS/HEMBRA
8-PINES MINI DIN
CONECTOR RCA
HEMBRA ROJO
CONECTOR RCA
HEMBRA BLANCO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
12 Pin Amp Header
