Absauganschluss Durchm. 100mm
Absaugvolumenstrom
bei 20 m/sec 560m3/h
Maschinenabmessungen
(LxBxH) 810x580x1200mm
Maschinengewicht 65 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 1,1 kW (1,5 PS) S1
Betriebsstrom 9A
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung 16A
22-44 Plus :
Schleiftrommel (DxL) 127x560mm
Drehzahl 1400 U/min
Schleifgeschwindigkeit 9,3 m/sec
Vorschubgeschwindigkeit 0 – 3 m/min
Absauganschluss Durchm. 100mm
Absaugvolumenstrom
bei 20 m/sec 560m3/h
Maschinenabmessungen
(LxBxH) 1050x680x1300mm
Maschinengewicht 100 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 1,3 kW (1,75 PS) S1
Betriebsstrom 9A
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung 16A
4.2 Werkstückabmessungen
Dicke 0,8 – 100 mm
Min. Länge 60 mm
4.3 Schallemission
Schalldruckpegel( nach EN 11202):
Leerlauf 69,7 dB (A)
Bearbeitung 84,4 dB (A)
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.4 Lieferumfang
1 Schleifband mit 80 Körnung
Vorschubband 100 Körnung
Maschinengestell mit Ablage
Karton mit 3 Schleifbändern
Reinigungsstift
Bedienwerkzeug
Montagezubehör
Gebrauchsanleitung
Ersatzteilliste
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein. Die
Maschine kann bei Bedarf auf der
Aufstellfläche befestigt werden.
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
einem milden Lösungsmittel.
Aus verpackungstechnischen Gründen
ist die Maschine nicht komplett
montiert und wird in 2 Kartons
geliefert.
Karton 1:
Beinhaltet die Schleifeinheit.
Die Holzhalterung vom
Maschinensockel entfernen.
Hinweis:
Bewahren Sie die Schrauben und
Scheiben auf, da sie zur Montage der
Schleifeinheit auf den
Maschinenuntersatz gebraucht
werden.

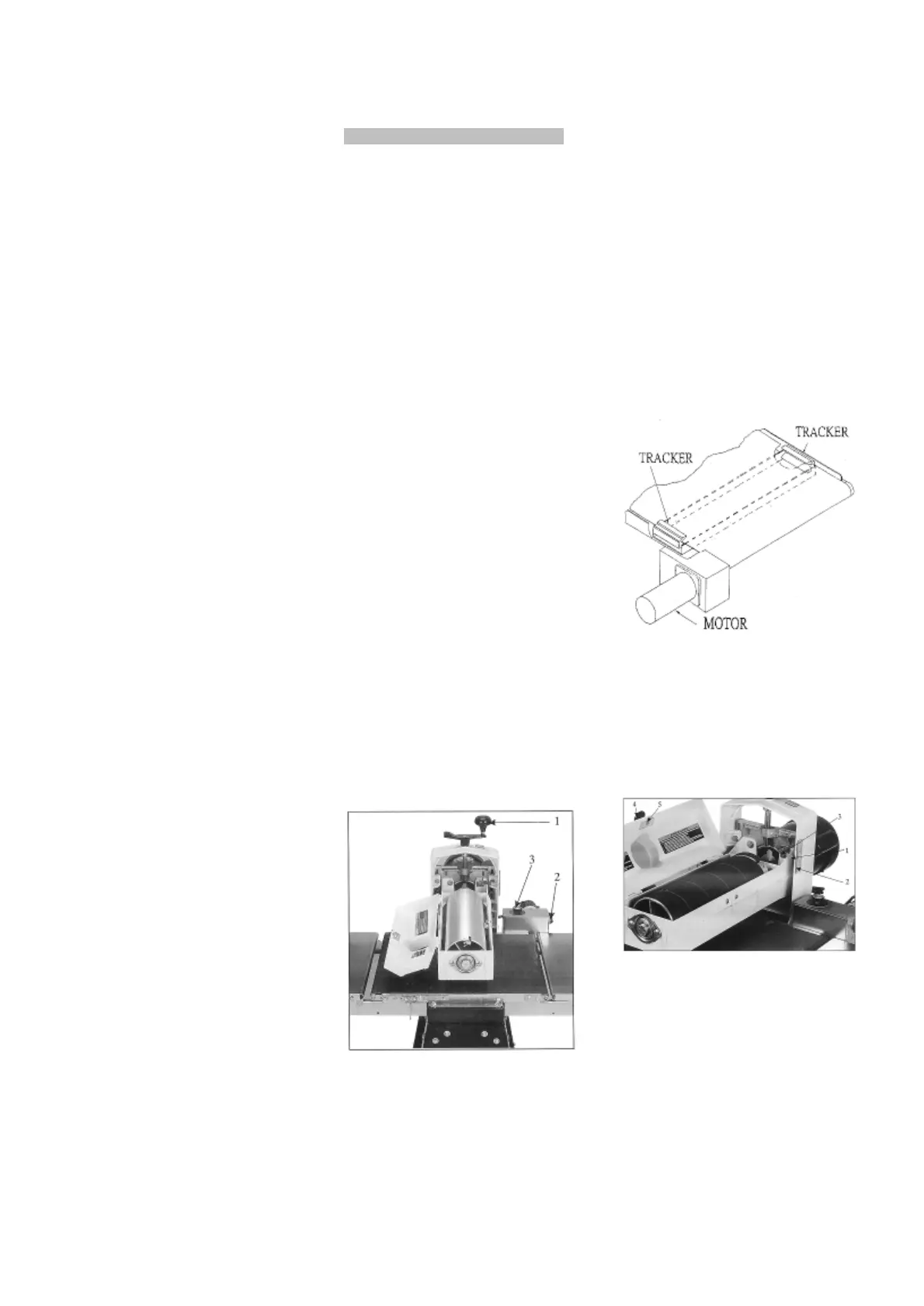

Montieren Sie den Griff (1, Fig 1) auf
die Kurbel zur Höhenverstellung.
Fig 1
Karton 2:
Beinhaltet die Vorschubeinheit und
das Untergestell.
Schrauben Sei zuerst das Untergestell
zusammen (richten Sie das
Untergestell waagerecht aus und
ziehen Sie alle Schrauben fest).
Setzen Sie die Schleifeinheit auf das
Untergestell und befestigen Sie sie mit
den Schrauben und Scheiben mit
welchen sie am Holzgestell befestigt
war. Von Unten festschrauben (achten
Sie darauf dass sich die Schleifeinheit
dabei nicht verwindet um
Bandlaufproblemen vorzubeugen).
Montieren Sie die Vorschubband-
Seitenführungselemente (Tracker, Fig
2) auf der Vorschubunterseite. Sie
erleichtern die Vorschubband-
Einstellung wesentlich.
Fig 2
Montieren Sie die Vorschubeinheit auf
den Maschinensockel.
Verbinden Sie das Motorkabel mit
dem Steuerkasten.
Zum Öffnen der Trommelabdeckung
den Griff (4, Fig 3) nach innen
drücken und hochheben.
Fig 3
Die Schleifeinheit parallel zum
Vorschubband ausrichten (siehe
Kapitel 7.4)
Das Schleifband auflegen (siehe
Kapitel 7.1)
Die Schleifeinheit absenken bis die
Trommel das Vorschubband berührt
und den Zeiger (1, Fig 3) an der
Höhenskala (2, Fig 3) auf 0-Stellung
bringen.
