15
Späne nur bei Maschinenstillstand
und mit Hilfe eines geeigneten
Spänehakens entfernen.
Das Spannfutter oder Werkstück nicht
mit der Hand abbremsen.
Führen Sie Mess- und Einstellarbeiten
nur bei Maschinenstillstand durch.
Umrüst-, Einstell- und
Reinigungsarbeiten nur im
Maschinenstillstand und bei
gezogenem Netzstecker vornehmen.
3.3 Restrisiken
Auch bei vorschriftsmäßiger
Benutzung der Maschine bestehen die
nachfolgend aufgeführten Restrisiken.
Verletzungsgefahr durch das
rotierende Werkstück und
Spannfutter.
Gefährdung durch wegfliegende und
heiße Werkstücke und Späne.
Gefährdung durch Lärm und Späne.
Unbedingt persönliche
Schutzausrüstungen wie Augen- und
Gehörschutz tragen.
Gefährdung durch Strom, bei nicht
ordnungsgemäßer Verkabelung.
4. Maschinenspezifikation
4.1 Technische Daten
GHB-1330:
Drehdurchmesser über Bett 330mm
Drehdurchm. über Schlitten 197mm
Spitzenweite 760mm
Bettbreite 186mm
Abmessungen 1650 x 760 x 1200mm
Maschinengewicht 600 kg
GHB-1340A:
Drehdurchmesser über Bett 330mm
Drehdurchm. über Bettbrücke 476mm
Drehdurchm. über Schlitten 197mm
Spitzenweite 1015mm
Bettbreite 186mm
Stehlünette Durchm. 6 – 67mm
Lauflünette Durchm. 6 – 70mm
Abmessungen 1905 x 760 x 1200mm
Maschinengewicht 650 kg
GHB-1330/ GHB-1340A:
Spindelkegel MK-5
Spindel DIN 55029 (Camlock) D1-4
Spindeldurchlass ∅38 mm
Geschwindigkeiten..8 70-2000U/min
Reitstock Pinolenhub 95mm
Reitstock Pinolendurchm. 32mm
Pinolenkegel MK-3
Querschlitten Hub 160mm
Oberschlitten Hub 68mm
Werkzeuggröße max 16 x 16 mm
Leitspindel Steigung 4mm
Längsvorschübe 36 0,045–0,8mm/U
Quervorschübe…36 0,01–0,2mm/U
Metrische Gewinde..23 0,45–10mm/U
Zöllige Gewinde…32 3 ½ – 80 TPI
Netzanschluss 400V ~3L/PE 50Hz
Abgabeleistung 1,5 kW (2 PS) S1
Betriebsstrom 4A
Anschlussleitung (H07RN-F)4x1,5mm²
Bauseitige Absicherung 16A
4.2 Schallemission
Schalldruckpegel
(nach EN ISO 11202):
Leerlauf Maximaldrehzahl
LpA 78,4 dB(A)
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.3 Lieferumfang
GHB-1330:
Maschinen Unterschrank
Spänetasse
Spritzschutz
160mm Universal Dreibackenfutter
300mm Aufspannscheibe
Vierfach Stahlhalter
Stehlünette
Mitlauflünette
Wechselrädersatz
2 Stück MK-3 feste Körnerspitze
MK3/ MK5 Reduzierung
Gewindeuhr
Bedienwerkzeug in Werkzeugbox
Ölkanne
Hubgestänge
Gebrauchsanleitung
Ersatzteilliste
GHB-1340A:
Maschinen Unterschrank
Spänetasse
Spritzschutz
160mm Universal Dreibackenfutter
200mm Planscheibe
300mm Aufspannscheibe
Vierfach Stahlhalter
Stehlünette
Lauflünette
Wechselrädersatz
2 Stück MK-3 feste Körnerspitze
MK3/ MK5 Reduzierung
Gewindeuhr
Bedienwerkzeug in Werkzeugbox
Ölkanne
Hubgestänge
Gebrauchsanleitung
Ersatzteilliste

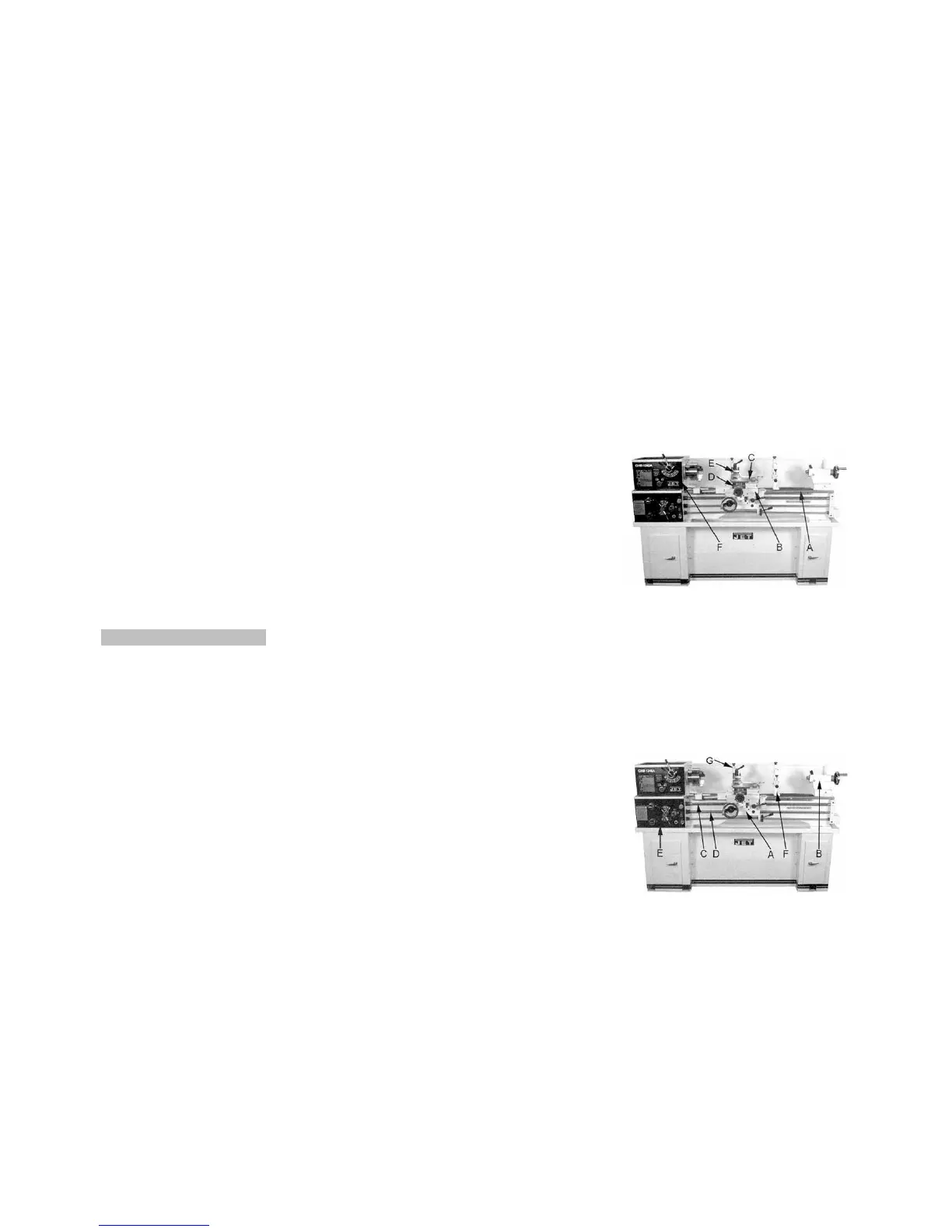

4.4 Maschinenbeschreibung
Fig 1
A….Maschinenbett
B….Bettschlitten
C….Oberschlitten
D….Querschlitten
E….Vierfach Stahlhalter
F….Spindelstock
Fig 2
A….Schlosskasten
B….Reitstock
C….Leitspindel
D….Zugspindel
E….Vorschubgetriebe
F….Stehlünette
G….Mitlauflünette
