21

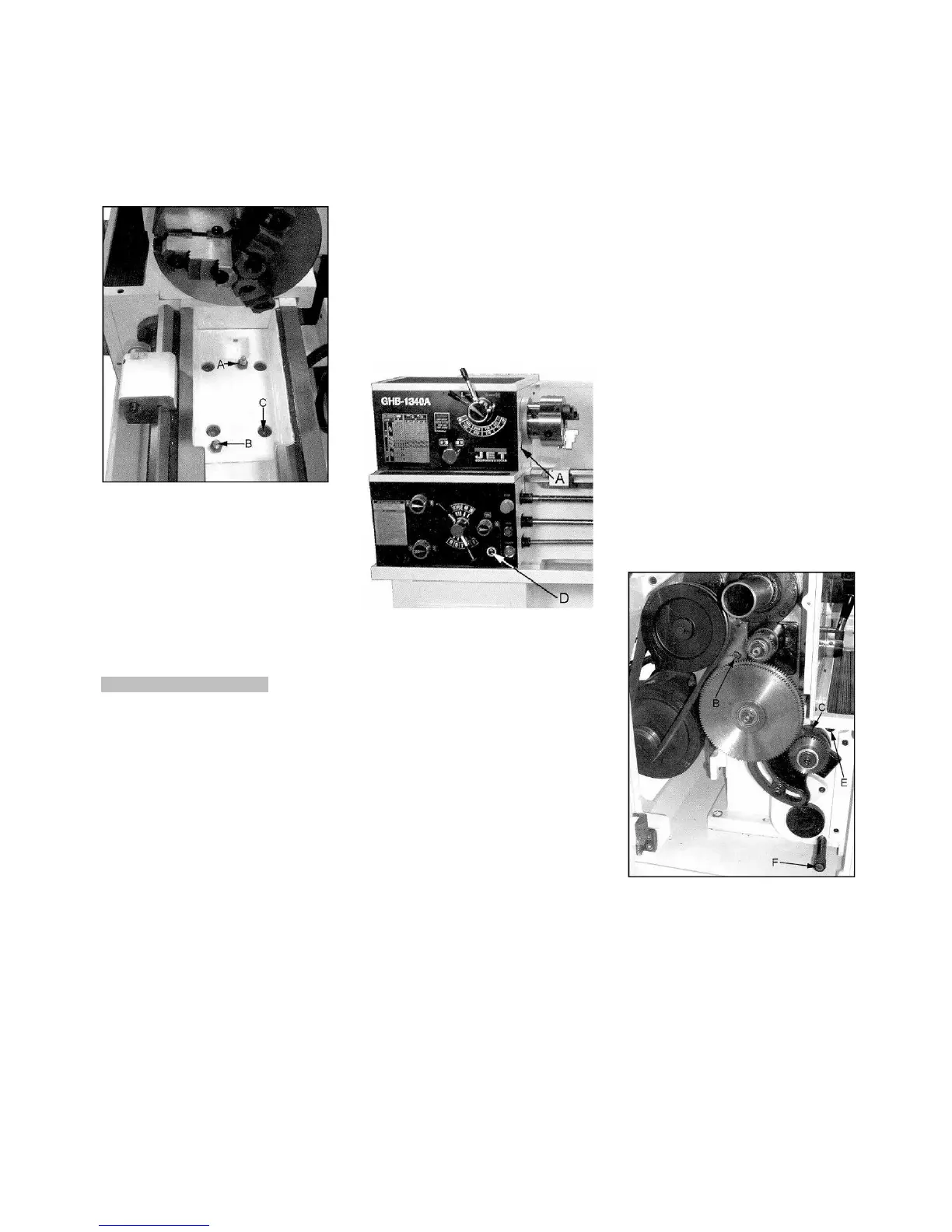

Ziehen Sie den Kegelstift (B, Fig 21)
durch anziehen der Muttern (A).
Entfernen Sie die 4 Schrauben (C).
Die Bettbrücke kann nun abgehoben
werden.
Fig 21
Reinigen Sie alle Kontaktflächen
gründlich bevor Sie die Bettbrücke
montieren.
Schrauben Sie die Muttern von den
Kegelstiften und setzen Sie diese mit
einem leichten Hammerschlag fest.
Die 4 Schrauben festziehen, die
Muttern aufschrauben.
8. Wartung und Inspektion
Allgemeine Hinweise:
Vor Wartungs- Reinigungs- und
Reparaturarbeiten muss die
Maschine gegen Inbetriebnahme
gesichert werden.
Netzstecker ziehen und die Not-Aus
Taste drücken!
Reinigen Sie die Maschine in
regelmäßigen Zeitabständen.
Beschädigte Sicherheitseinrichtungen
sofort ersetzen.
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.
8.1 Schmierung jährlich
- Spindelstock:
Wechsel des Schmieröls (2,3 Liter)
DIN 51517-2 CL ISO VG 32
(z.B. BP Energol HLP32, Castrol Hyspin
AWS 32, Mobil DTE Oil Light )
Der Ölstand muss bis zur Markierung
der Ölstandsanzeige (A, Fig 22)
reichen.
Die Nachfüllung erfolgt an der
Verschluss-Schraube unter der
Gummimatte.
Wechseln Sie das Öl nach dem
ersten Betriebsmonat
Entfernen Sie die Verschluss-
Schraube (B, Fig 23).
Entfernen Sie jeglichen Metallabrieb.
Füllen Sie mit neuem Öl auf.
Von nun an wechseln Sie das Öl
jährlich (bzw. alle 700
Betriebsstunden).
Fig 22
- Vorschubgetriebe:
Wechsel des Hydrauliköls (1,5 Liter)
DIN 51517-2 CL ISO VG 68
(z.B. BP Energol HLP68, Castrol Hyspin
AWS 68, Mobil DTE Oil Heavy Medium)
Der Ölstand muss bis zur Markierung
der Ölstandsanzeige (B, Fig 22)
reichen.
Die Nachfüllung erfolgt an der
Verschluss-Schraube (E, Fig 24).
Wechseln Sie das Öl nach dem
ersten Betriebsmonat
Entfernen Sie die Verschluss-
Schraube (F, Fig 24).
Füllen Sie mit neuem Öl auf.
Von nun an wechseln Sie das Öl
jährlich (bzw. alle 700
Betriebsstunden).
- Schlosskasten:
Wechsel des Hydrauliköls (0,2 Liter)
DIN 51517-2 CL ISO VG 68
(z.B. BP Energol HLP68, Castrol Hyspin
AWS 68, Mobil DTE Oil Heavy Medium)
Der Ölstand muss bis zur Markierung
der Ölstandsanzeige (A, Fig 24)
reichen.
Die Nachfüllung erfolgt an der
Verschluss-Schraube (B).
Wechseln Sie das Öl nach dem
ersten Betriebsmonat
Entfernen Sie die Verschluss-
Schraube auf der Unterseite.
Füllen Sie mit neuem Öl auf.
Von nun an wechseln Sie das Öl
jährlich (bzw. alle 700
Betriebsstunden).
8.2 Schmierung wöchentlich:
Wöchentlich alle Ölstandsanzeigen
kontrollieren, bei Bedarf nachfüllen
(siehe 8.1).
Wöchentlich fetten:
DIN 51807-1 Haftfett
(z.B. BP L2, Mobilgrease Special).
- Zahnstange
Zahnstange durchgängig fetten.
- Wechselräder
Wechselräder Zähne leicht fetten.
Fig 23
Wöchentlich ölen:
DIN 51502 CG ISO VG 68
(z.B. BPMaccurat 68, Castrol Magna BD
68, Mobil Vectra 2)
- Getriebewelle
Gewindestift (C, Fig 23) entfernen und
ölen.
- Leit- und Zugspindel
Auf ganzer Länge ölen.
