Jet GHB-1330 - Eléments de Fonctionnement; Serrage des Pièces Dœuvre

28
Garder les doigts à une distance
suffisante des éléments en rotation et
des copeaux.
Ne retirer les copeaux que sur la
machine arrêtée et à l’aide d’un
crochet spécial.
Ne jamais travailler en laissant le
protecteur du mandrin ou le cache-
roues ouverts.
Pour tarauder, fileter et usiner des
pièces non équilibrées, ne travailler
qu’à des petites vitesses.
Ne jamais usiner du magnésium-
Danger d‘incendie!
En cas de danger appuyer sur le
bouton d’arrêt d’urgence.

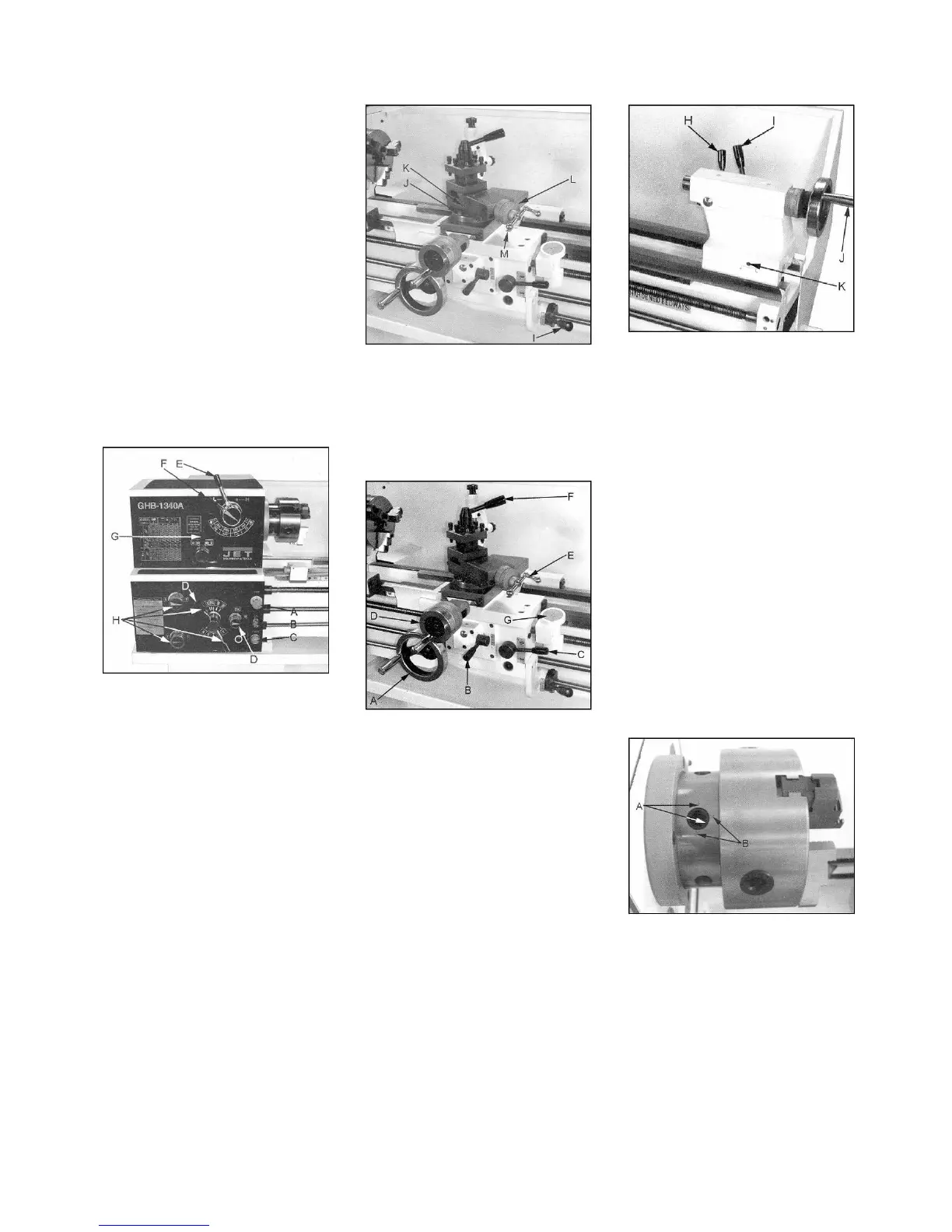

6.1 Eléments de fonctionnement
Fig 5
A….Bouton d’arrêt d’urgence
B….Touche de fonctionnement de la
broche par impulsions
C….Témoin branchement au secteur
D….Levier sélection vis-mère/broche
de chariotage
E….Broche rapide/lente
F….Levier sélection vitesse de broche
G….Levier sélec. sens d’entraînement
H….Levier sélection d’entraînement
Fig 6
I…..Levier marche/arrêt broche
J….Disp. verrouillage du pivotement
du chariot supérieur
K….Verrouillage chariot sup.
L….Verrouillage chariot transversal
Fig 7
A….Volant chariot longitudinal
B….Levier d’avancement
C….levier écrou embrayable vis-mère
D….Volant chariot transversal
E….volant chariot supérieur
F….Levier de serrage porte outils (4)
G….Compteur de filetage
Fig 8
H….Manette de serrage de broche de
contre-pointe
I.….Manette de serrage de contre-
pointe
J….Volant broche de contre-pointe
K….Positionnement transversale
contre-pointe
6.2 Serrage des pièces d’œuvre
Démontage accessoire de serrage:
Avant le démontage de l’accessoire de
serrage, protéger le bâti avec une
planche.
Tenir l’accessoire de serrage pendant
que les 3 pinces excentrées Camlock
sont tournées d’¼ de tour dans le
sens inverse des aiguilles d’une
montre.
Faire coïncider les marques l’une
contre l’autre (A, Fig 9).
Fig 9
Retirer le dispositif de serrage avec
précaution.
Nettoyer les surfaces de contact.
Montage de l’accessoire de
serrage:
Presser l’accessoire de serrage avec
la main contre le nez de broche.
