Montage Abricht-Dickenhobel

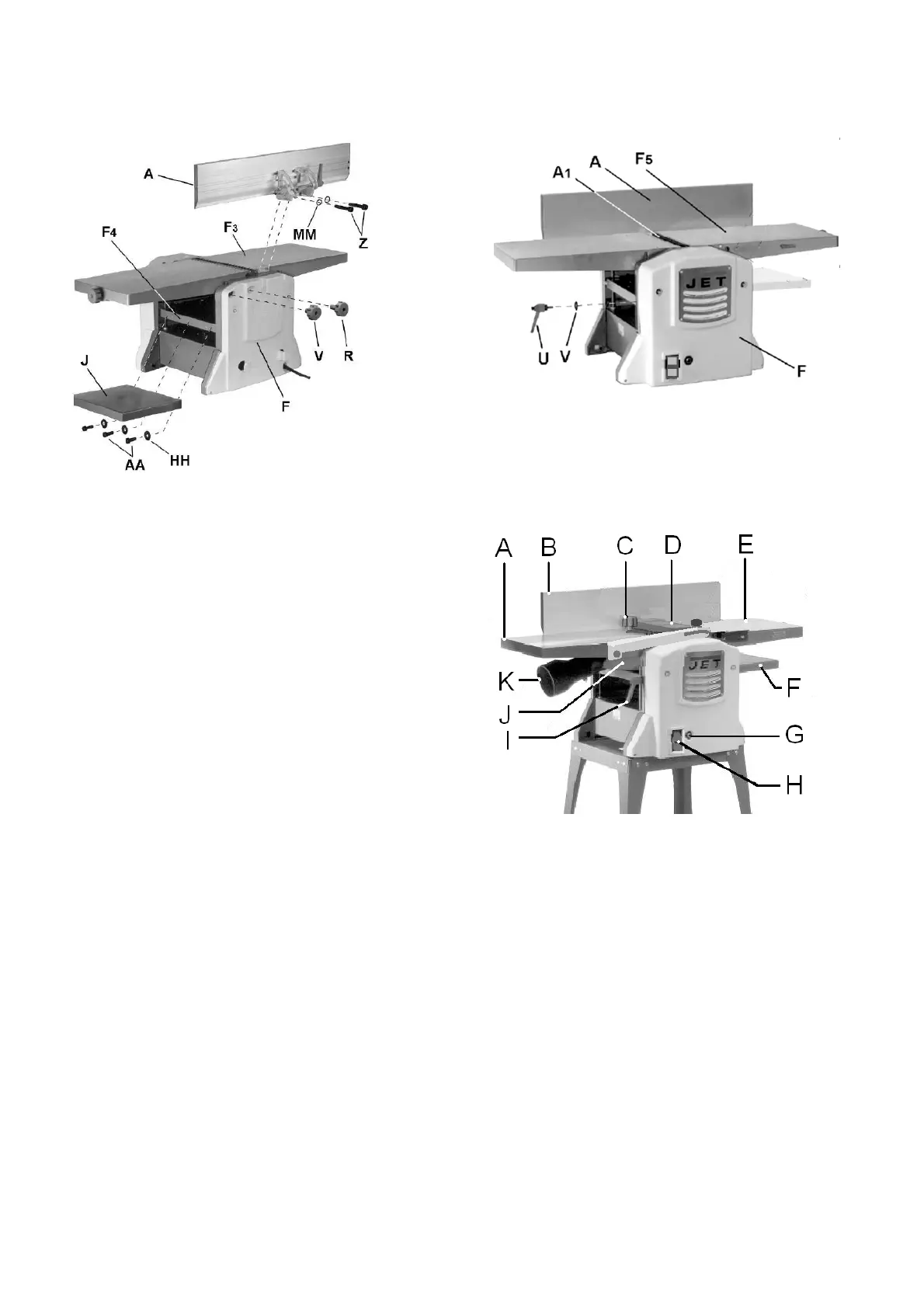

Fig 5
Fügeanschlag
Schrauben Sie den Fügeanschlag (A) rückseitig am
Abgabetisch (F3) mit 2 Inbusschrauben (Z) und Scheiben
(MM) fest.
Aufgabetisch Klemmung
Der Aufgabetisch kann auf Position festgeklemmt werden.
Montieren Sie dazu die Klemmgriffe (V, R).
Dickentisch Verlängerung
Montieren Sie die Dickentisch-Verlängerung (J) am
Dickentisch (F4) mit 3 Inbusschrauben (AA) und Scheiben
(HH).
Tischverlängerung Einstellung
Mit 2 Gewindestiften wird das freie Ende der
Tischverlängerung in der Höhe eingestellt.
Zur Minimierung der Hobelstufe, die Tischverlängerung
etwas höher als den Dickentisch (F4) einstellen.
Zum Anheben des Tisches die Gewindestifte im
Uhrzeigersinn drehen.
Ein 4mm Inbusschlüssel ist mitgeliefert.
Dickentisch Klemmung
Fig 6
Montieren Sie den Klemmhebel (U) und die Scheibe (T).
Messerschutz
Fig 7
Montieren Sie den Messerschutz (D) am Abgabetisch (A).
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss sowie die verwendeten
Verlängerungsleitungen müssen den Vorschriften
entsprechen.
Beachten Sie dass die Netzspannung mit den
Leistungsschilddaten der Maschine übereinstimmt.
Die bauliche Absicherung muss 16A betragen.
Verwenden Sie nur Anschlussleitungen mit Kennzeichnung
H05VV-F.
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektrofachkraft durchgeführt werden.
