40
Epaisseur de rabot max. 2 mm. Si votre pièce reste coincée,
abaisser la table raboteuse d’env. ½ rotation de manivelle.

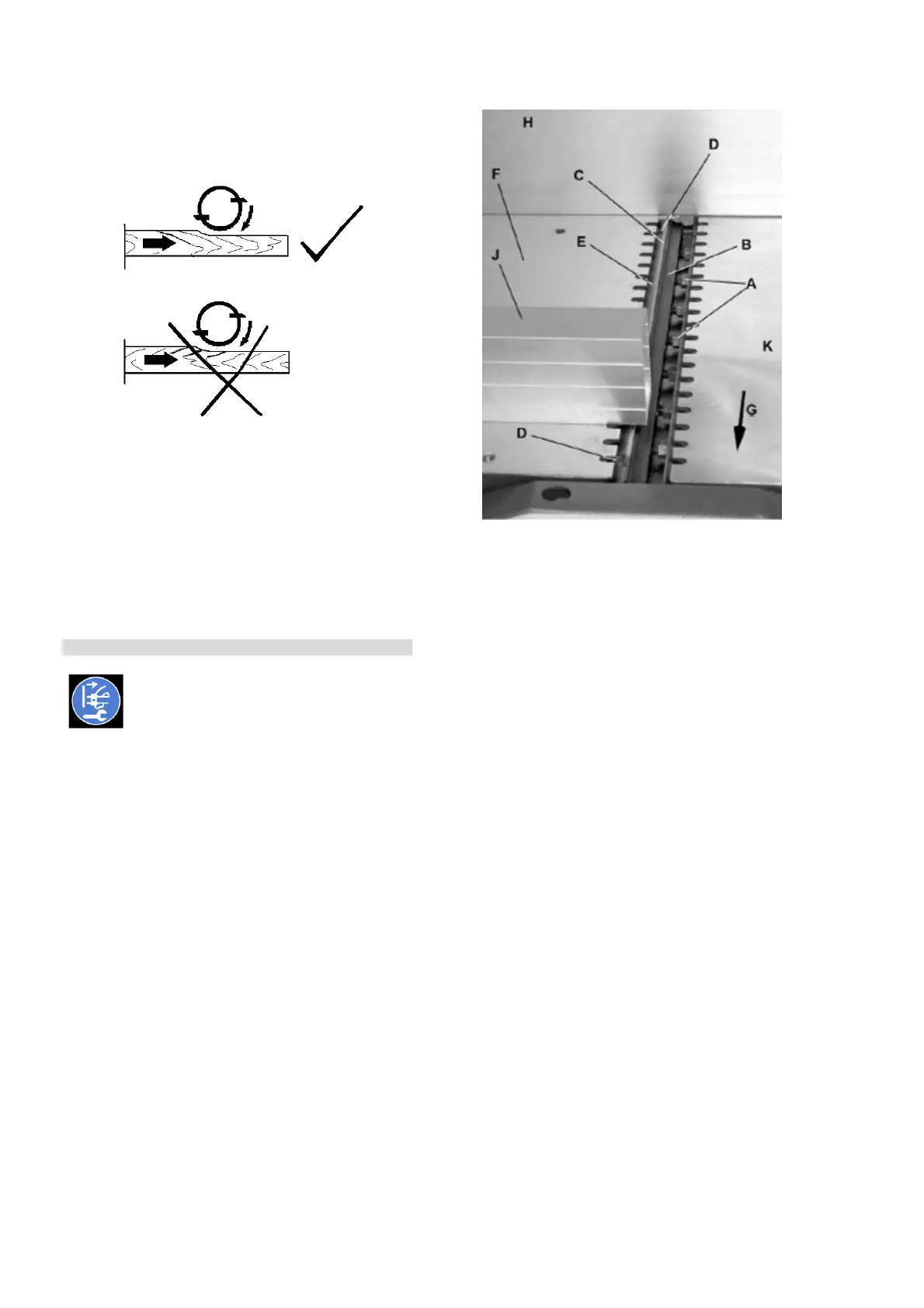

Si possible toujours raboter la pièce le long du fibrage.
Fig 18
Le résultat du travail est meilleur si vous faites plusieurs
passages en rabotant moins de matériel.
Arrêter la machine si vous ne continuez pas le travail.
Ne pas usiner une pièce de longueur inférieure à 160mm.
Raboter au max. 2 pièces en même temps. Les passer des
deux côtés extérieurs.
7. Réglages
Faire tous les travaux de maintenance ou de
réglage après avoir débranché la machine du
réseau.
Les lames sont coupantes. Toujours porter des gants pour
le changement des lames.
Le non-respect de cette mesure peut entrainer des
blessures graves.
7.1 Changement des lames
Pour le changement des lames, déconnecter la machine du
réseau.
Toujours porter des gants pour le changement des lames.
Faire glisser le protège-lame (C) sur le côté pour dégager
l’arbre de rabot.
Desserrer la vis hexagonale (A) de la barre de contre
pression du fer.
Vu de la table de distribution (K) tourner dans le sens des
aiguilles d’une montre.
(Porter des gants!).
Fig 19
Retirer de l’arbre (E), tout d’abord le fer (C) ensuite la barre
de contre pression du fer (B).
Nettoyer les surfaces de l’arbre et de la barre de contre
pression avec un dissolvant pour résine (ne pas utiliser de
produit de nettoyage, qui pourrait corroder les parties en
métal léger.
7.2 Montage et réglage de la lame de rabotage
Pour le montage des lames déconnecter la machine du
réseau.
Toujours porter des gants pour le montage des lames.
N’utiliser que des lames qui correspondent à EN 847-1 et
aux indications techniques.
Des lames impropres, mal montées, endommagées ou
usées peuvent décaler, respectivement augmenter le
danger de contrecoup.
Toujours changer toutes les 2 lames ensemble et en même
temps.
Les barres à contre-pression des lames sont équilibrées et
peuvent être utilisées à volonté.
Il ne faut pas réaffûter les lames.
Utiliser des pièces de rechange originales de JET.
Poser la barre à contre-pression dans la fente de guidage
de l‘arbre. Dévisser les vis à tête carrée de manière à
pouvoir tout juste encore glisser les lames dedans.
Insérer la lame et ajuster avec la barre à contre-pression de
manière à ce que les deux ne dépassent pas l’arbre sur les
côtés.
Pour ajuster des lames poser le module de réglage (S) sur
la table de sortie (F2, Fig 20).
