Scharfes Hobelmesser einlegen und mit der Andruckleiste
so ausrichten, dass beide seitlich über die Messerwelle nicht
überstehen.

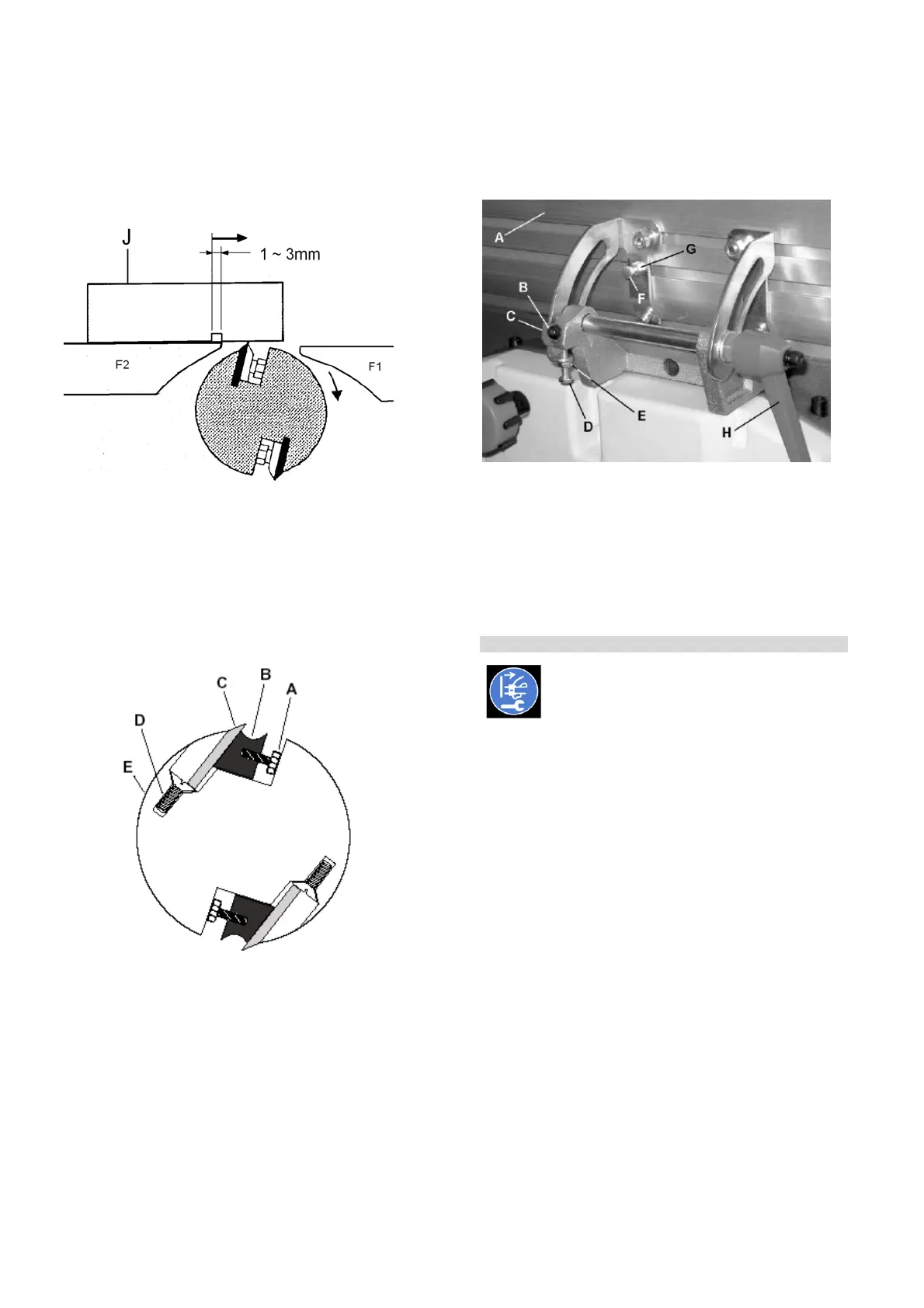

Die Einstellung der Hobelmesser erfolgt mit am Abgabetisch
(F2, Fig 20) aufgelegter Messerlehre (J).
Fig 20
Beim Drehen der Messerwelle muss die Messerlehre 1 bis 3
mm vom Hobelmesser mitgenommen werden.
Die Hobelmesser sind richtig eingestellt wenn sie gleich
hoch sind wie der Abgabetisch oder minimal höher.
Die Hobelmesser müssen an beiden Enden eingestellt
werden.
Fig 21
Die Feineinstellung der Hobelmesser erfolgt mit den
Stellschrauben (D).
Beim Festschrauben des Hobelmessers mit den beiden
äußeren Sechskantschrauben (A) beginnen, danach die
restlichen Schrauben festziehen.
Das Werkzeug zum Festschrauben nicht verlängern, keine
Schläge auf das Werkzeug.
Vorgang beim zweiten Hobelmesser wiederholen.
Messerschutz wieder anbringen.
7.3 Fügeanschlag Einstellung
Der Fügeanschlag (A) kann von 90° bis 45° eingestellt
werden.
Fig 22
Prüfen Sie mit einem Winkel die korrekte 90° Einstellung
zum Tisch.
Gegebenenfalls korrigieren Sie den 90° Fixanschlag (D).
Gegebenenfalls korrigieren Sie den 45° Fixanschlag (F).
Gegebenenfalls korrigieren Sie den Skalenzeiger (B).
8. Wartung und Inspektion
Wartungs-, Reinigungs- und
Inspektionsarbeiten nur bei gezogenem
Netzstecker durchführen.
Reinigen Sie die Maschine in regelmäßigen Zeitabständen.
Prüfen Sie täglich die ausreichende Funktion der
Absaugung.
Beschädigte Sicherheitseinrichtungen sofort ersetzen.
Ersetzen Sie beschädigte Hobelmesser sofort.
Prüfen Sie vor jedem Arbeitsbeginn die Beweglichkeit der
Rückschlaggreifer (müssen von selbst zurückfallen).
Wechsel der Bürsten:
Netzstecker ziehen
Nach 50 Betriebsstunden den Zustand der Bürsten
überprüfen.
