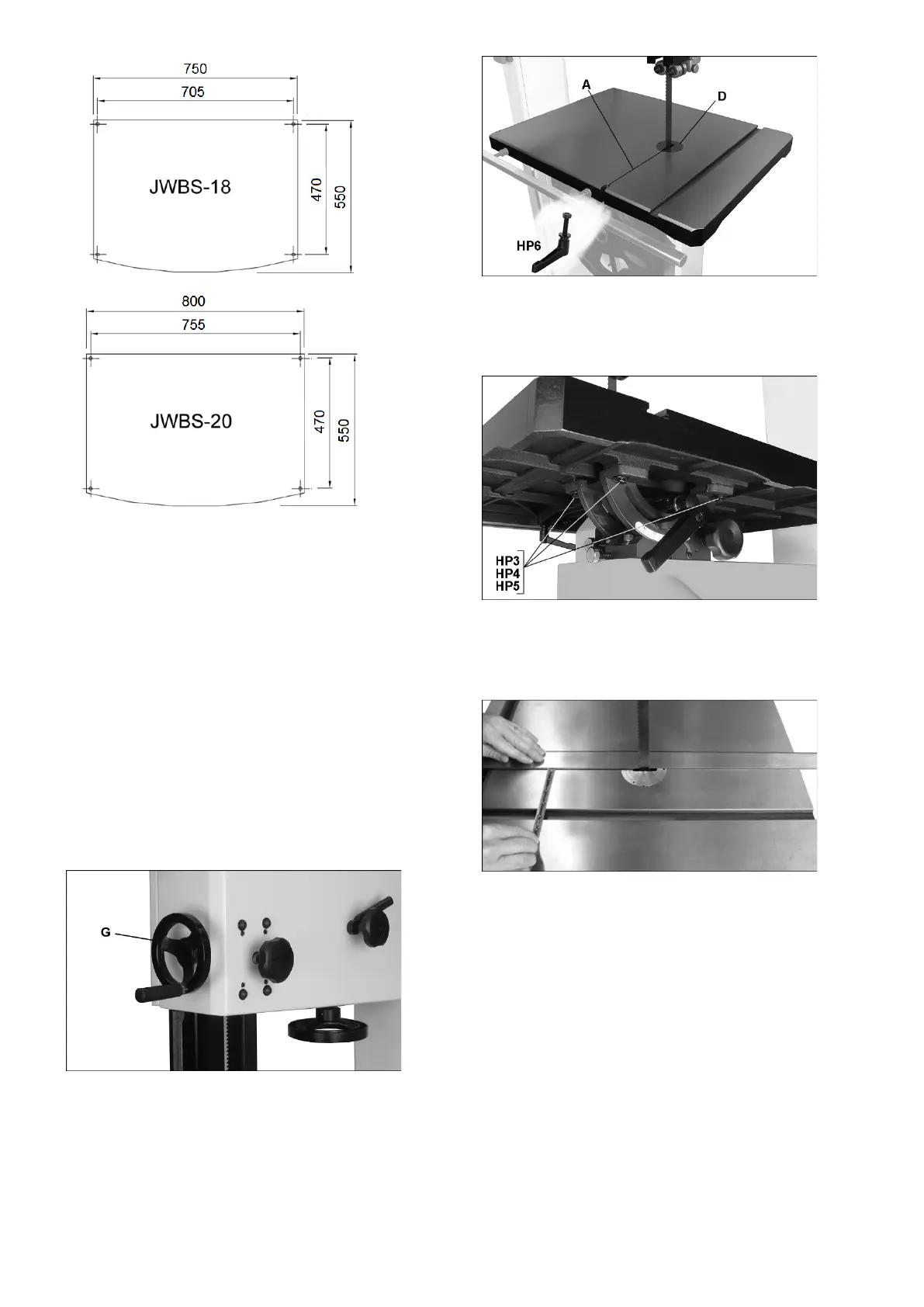

Abb. 3
Aus verpackungstechnischen Gründen ist die Maschine nicht
vollständig montiert.
5.2 Montage
Falls Sie beim Auspacken der Maschine Transportschäden
bemerken, verständigen Sie sofort Ihren Zulieferer. Die
Maschine nicht in Betrieb nehmen!
Die Verpackung umweltfreundlich entsorgen.
Alle mit Rostschutzmitteln versehenen Oberflächen mit
einem milden Lösungsmittel von dieser Rostschutzschicht
säubern.
Handrad anbringen:
Das Handrad (G, Abb. 4) anbringen und die zwei
Klemmschrauben anziehen.
Abb. 4
Tisch anbringen:
Den Tisch so anbringen, dass das Sägeblatt ohne Berührung
durch den Schlitz läuft (A, Abb. 5).
Abb. 5
Die vier Sechskantschrauben und die Sicherungsscheiben und
Beilagscheiben einsetzen (Abb. 6). Die Schrauben zunächst
nur handfest festziehen.
Abb. 6
Prüfen, ob der Tisch parallel zum Sägeblatt ausgerichtet ist:
Das Sägeblatt spannen und ein langes Haarlineal am Sägeblatt
anlegen (Abb. 7).
Abb. 7
Verläuft der Gehrungsschlitz nicht parallel zum Sägeblatt,
muss der Tisch verstellt werden.
Die vier Schrauben (Abb. 6) ganz festziehen.
Den Tischeinsatz (D, Abb. 5) anbringen und den Einsatz
bündig mit dem Tisch ausrichten.
Die Schlitzkurbel (HP6, Abb. 5) anbringen und festziehen.
Schutzleistenfuehrungsschiene anbringen:
Die Führungsschiene (E, Abb. 8) am Tisch montieren.
Unter Verwendung der mitgelieferten Muttern und
Unterlegscheiben befestigen.
Erst ganz anziehen, wenn die im folgenden Abschnitt
beschriebenen Schutzleistenjustierungen abgeschlossen sind.
